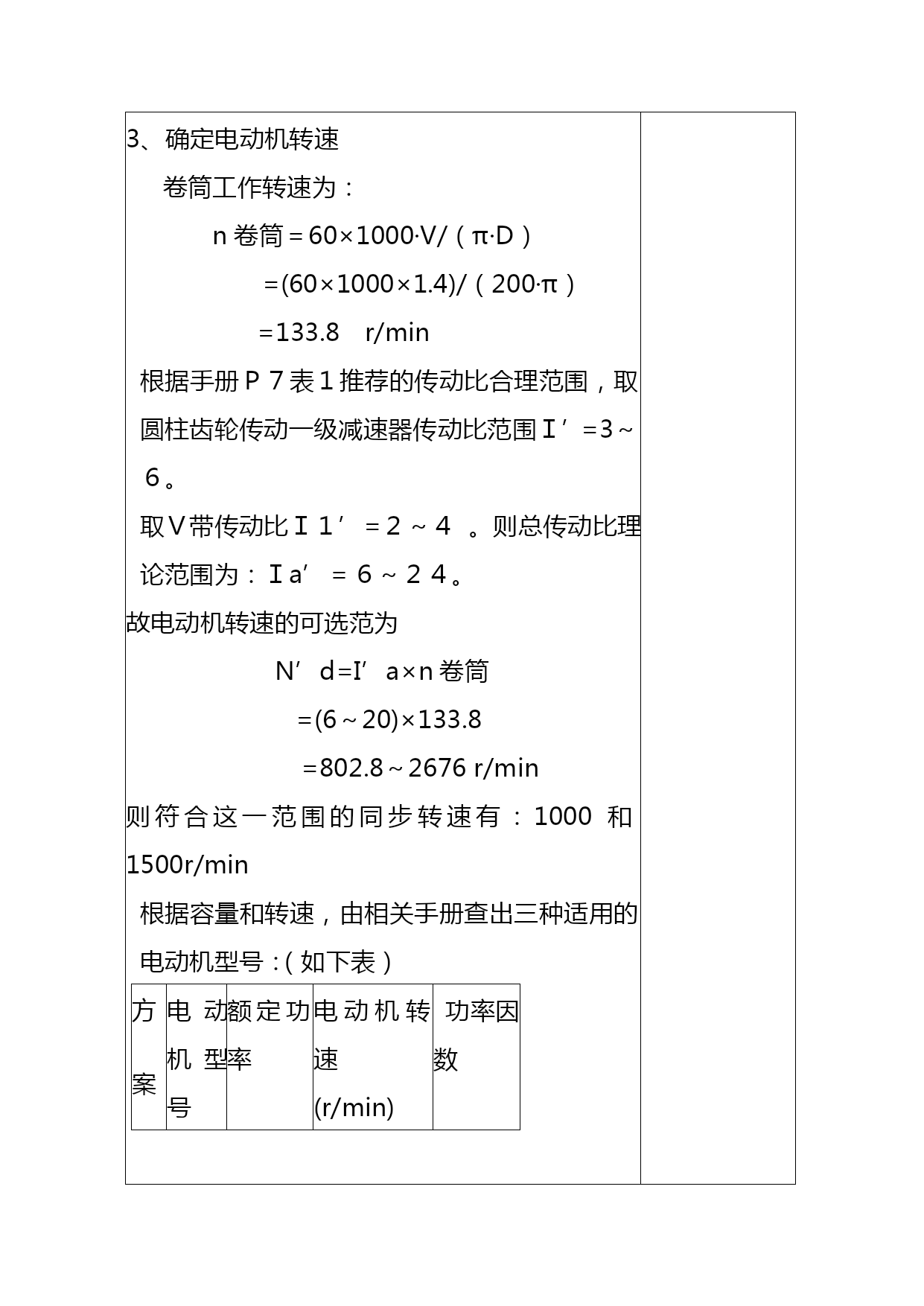

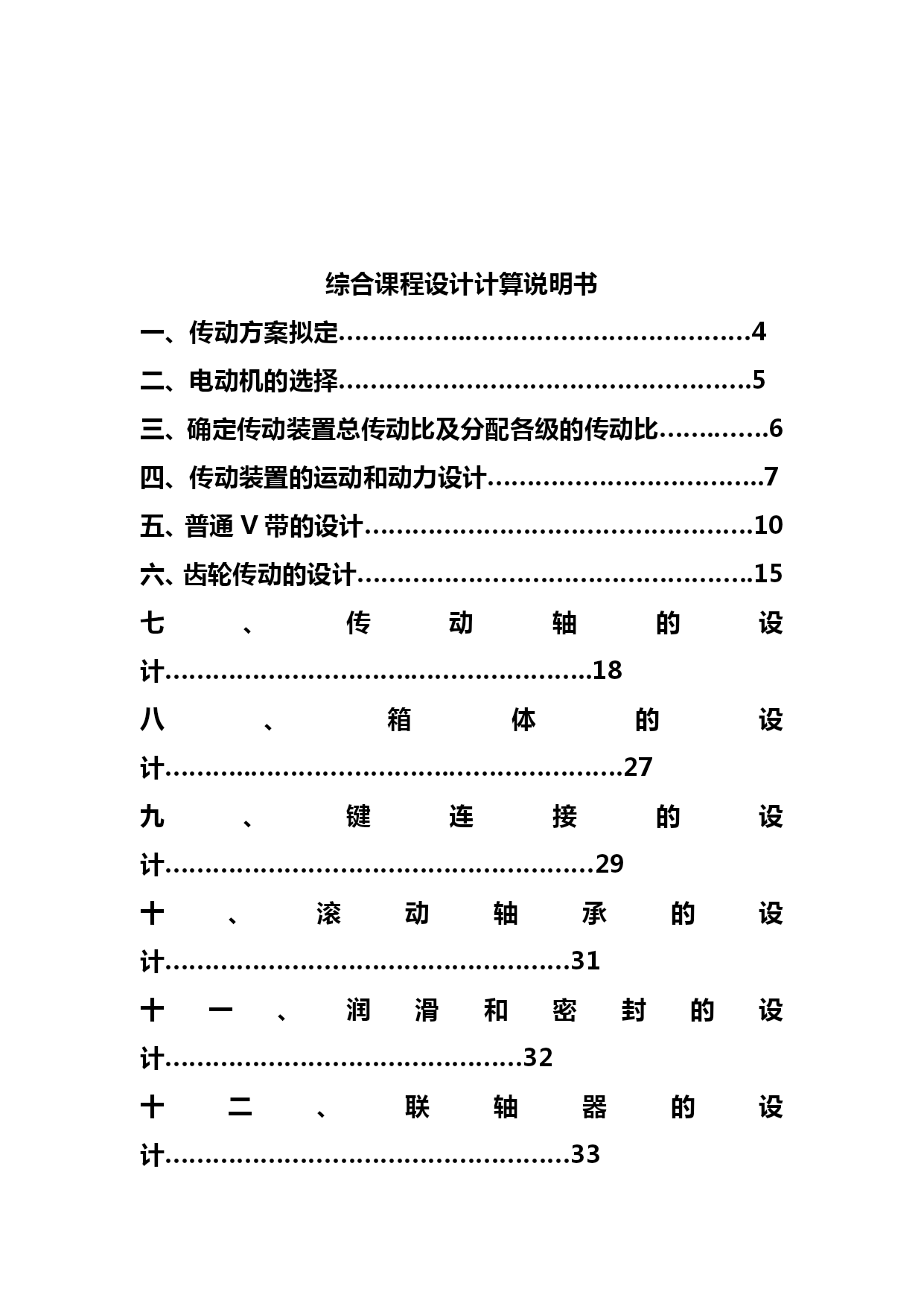

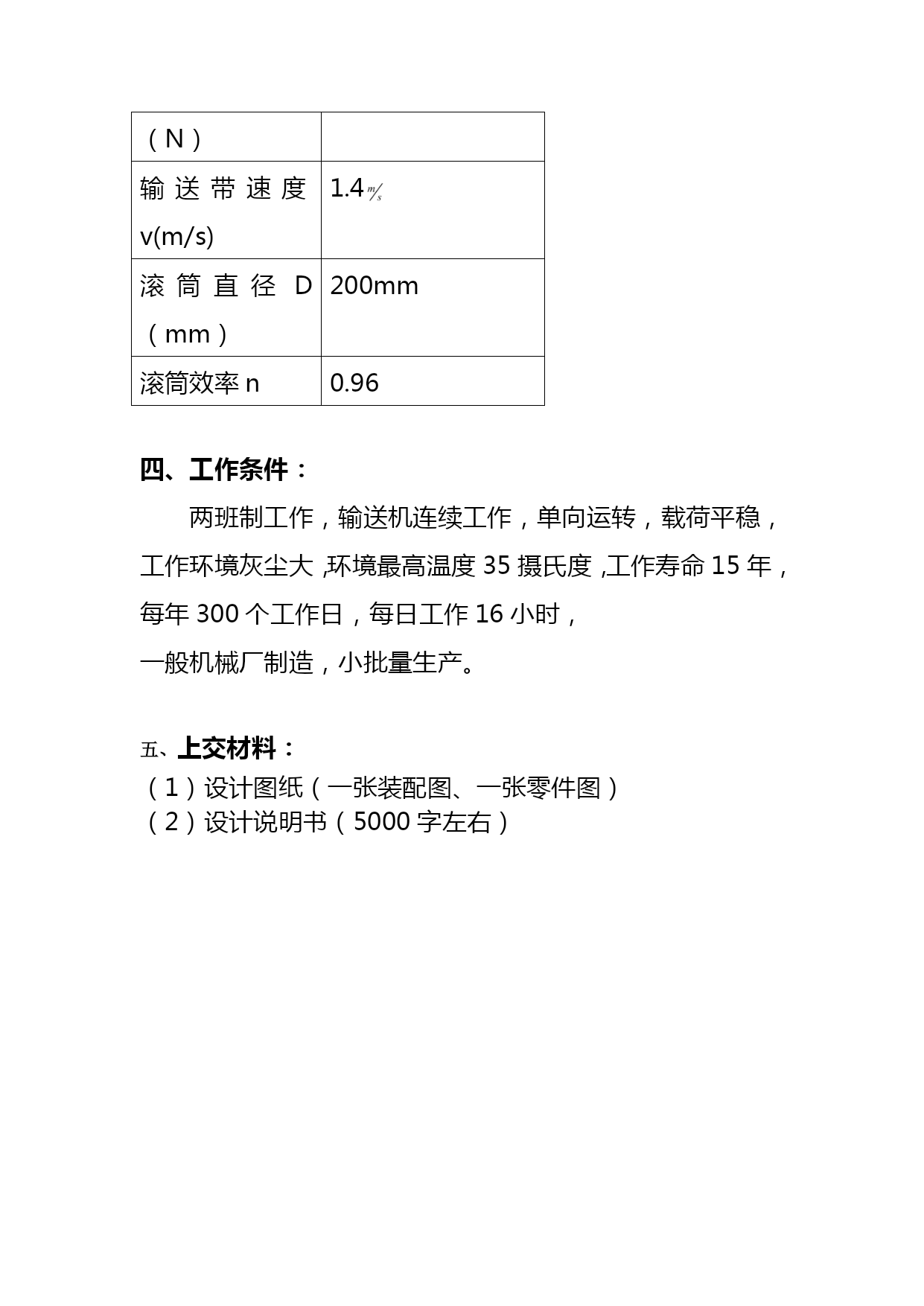

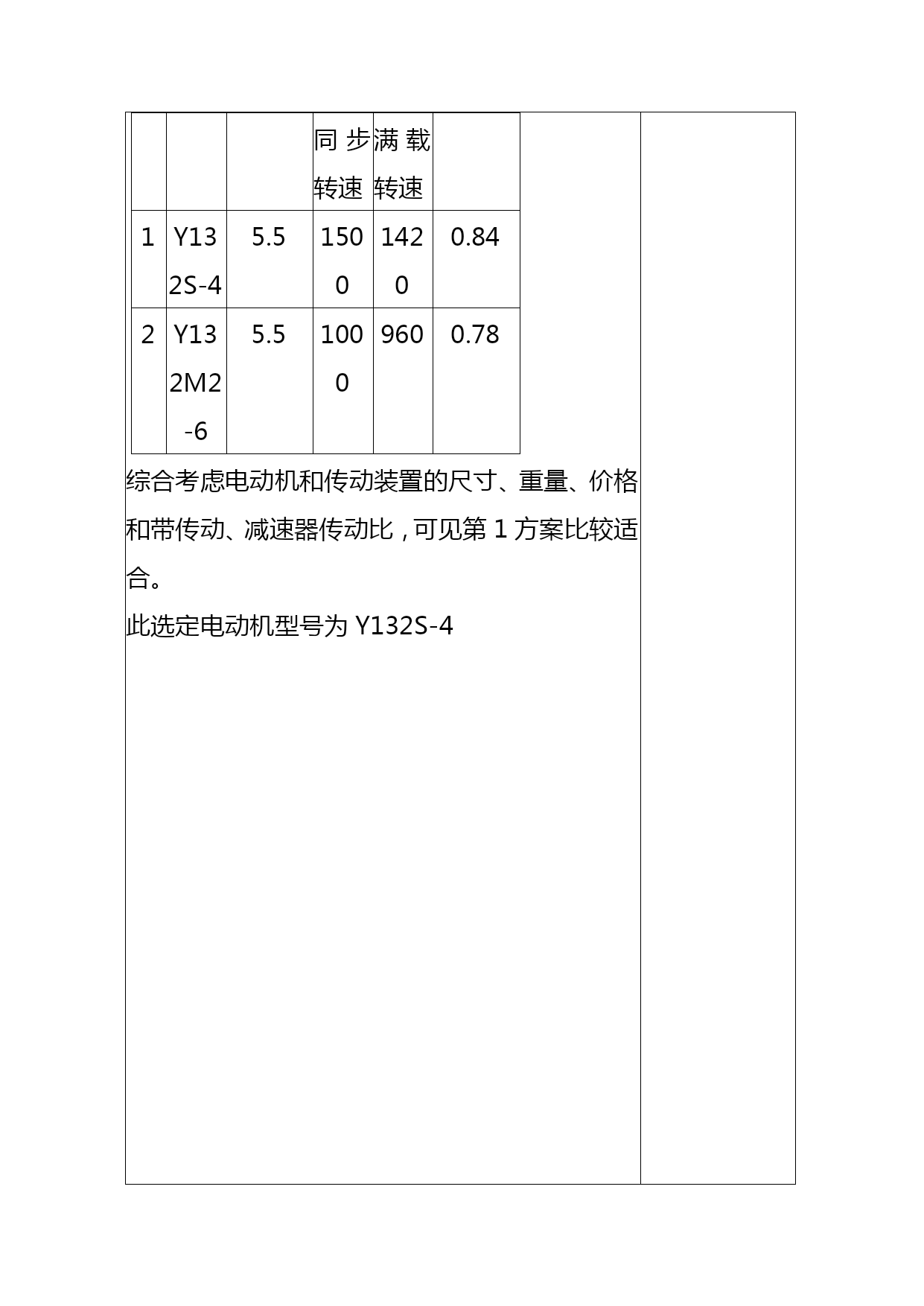

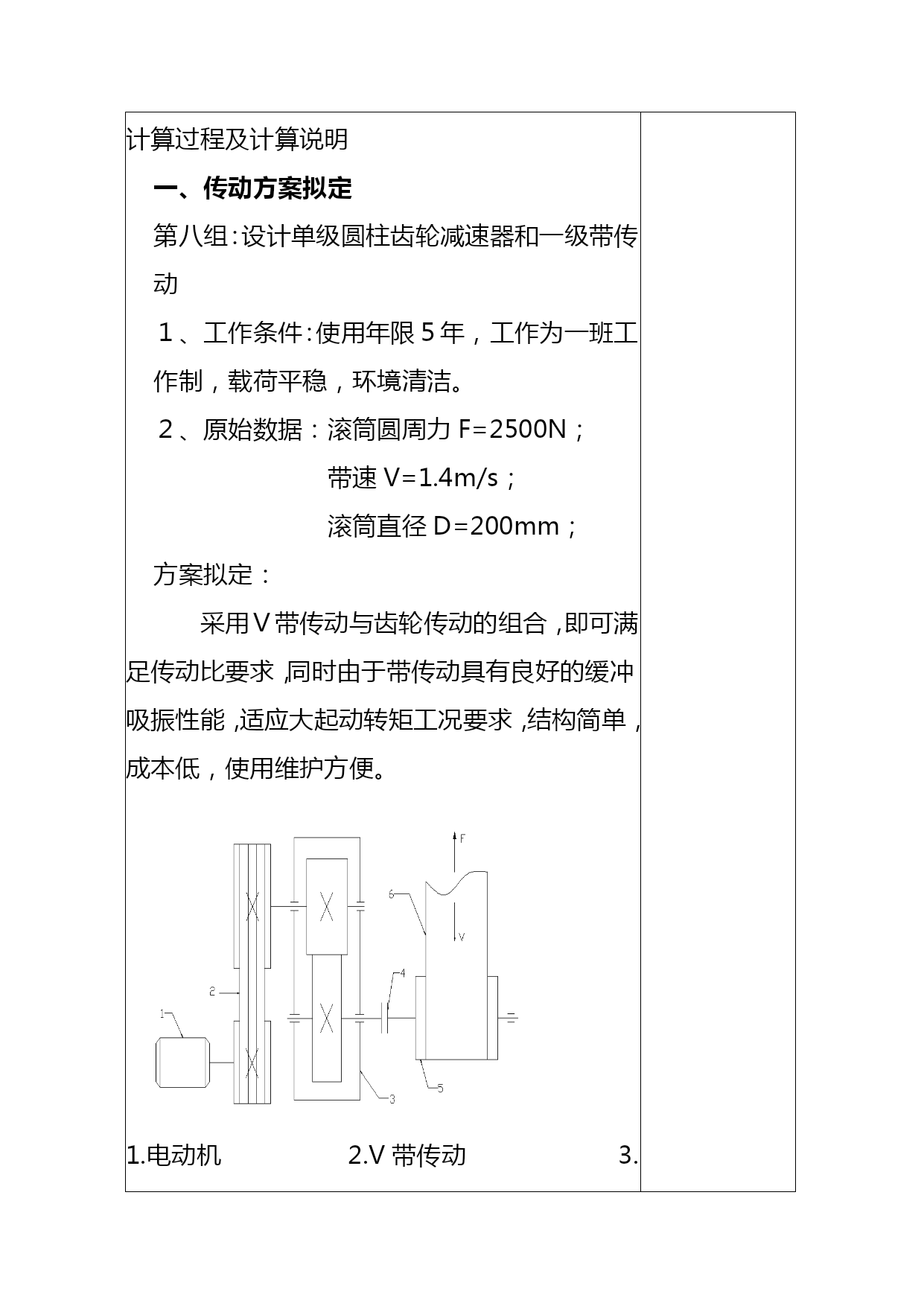

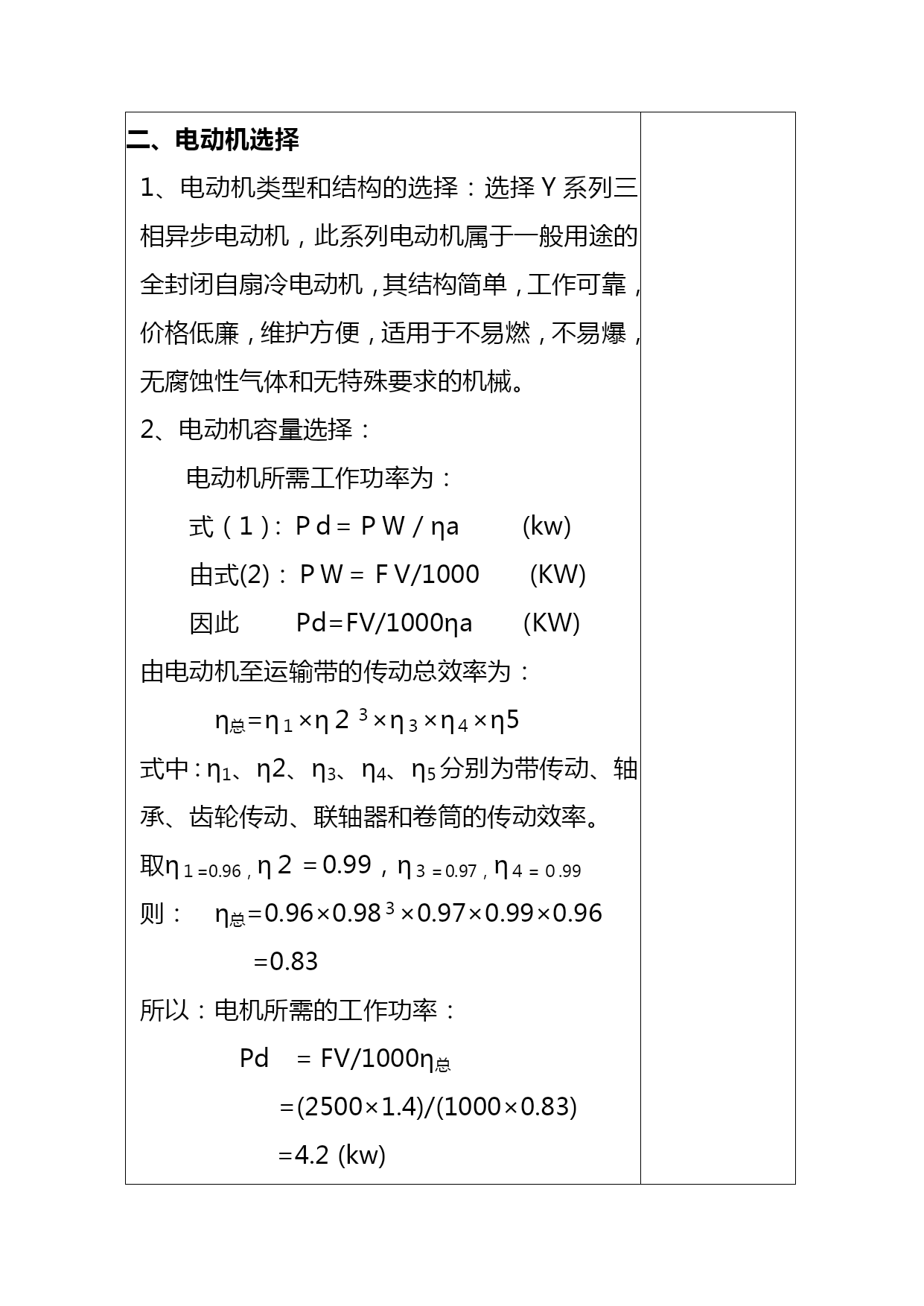

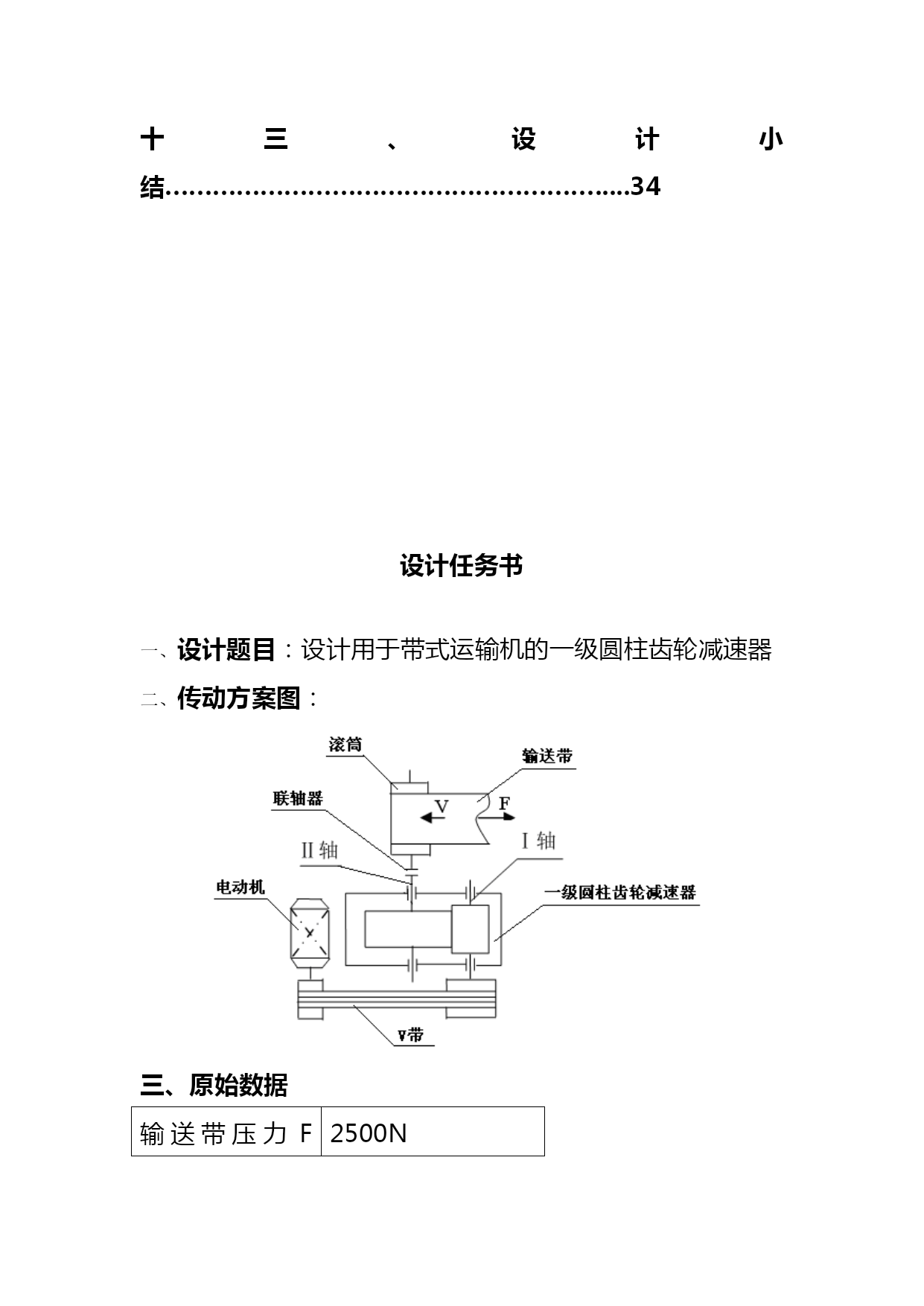

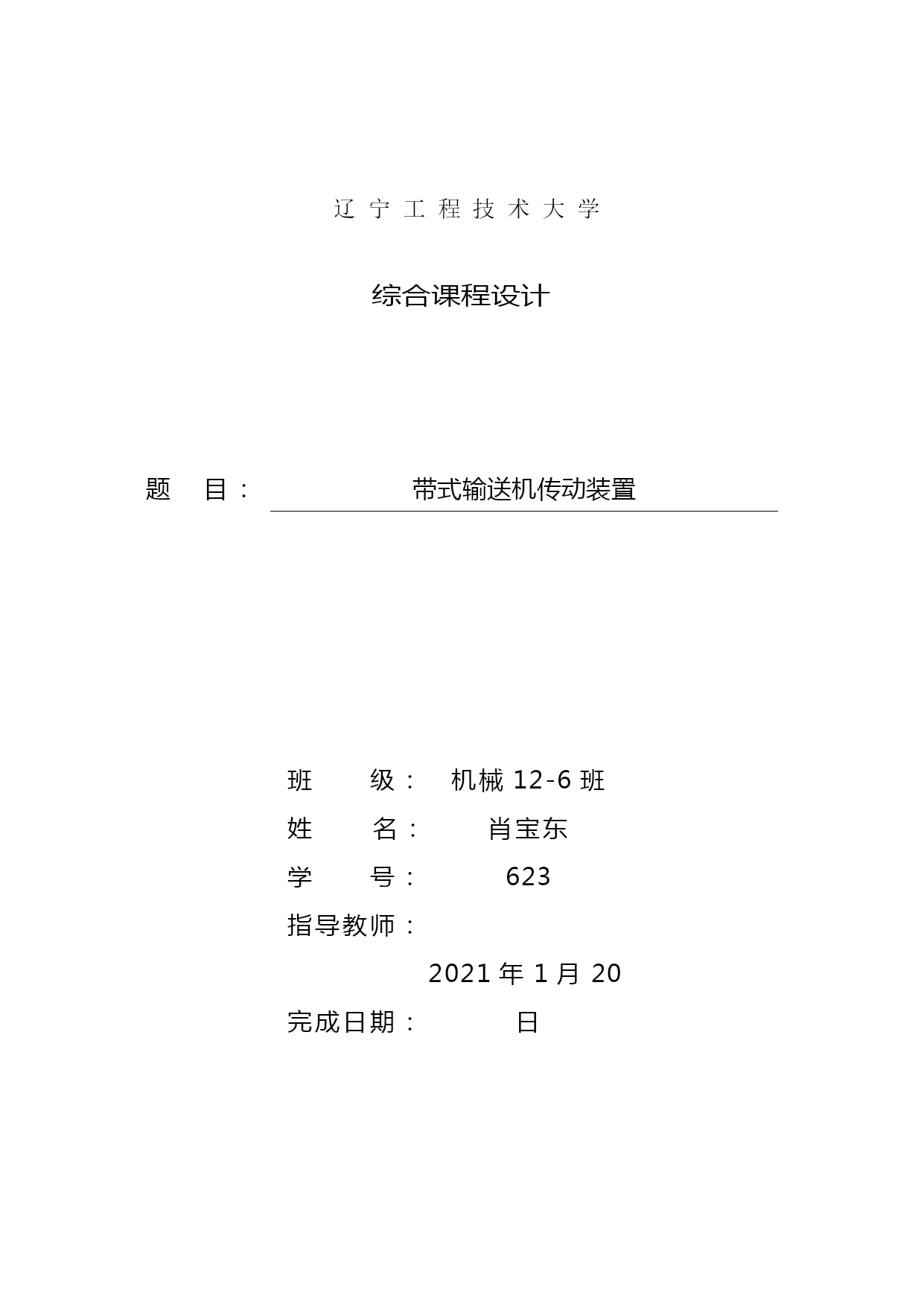

带式输送机传动装置-课程设计(完整版)资料(可以直接使用,可编辑优秀版资料,欢迎下载)辽宁工程技术大学综合课程设计题目:带式输送机传动装置班级:机械12-6班姓名:肖宝东学号:623指导教师:完成日期:2021年1月20日综合课程设计计算说明书一、传动方案拟定…………….………………………………4二、电动机的选择…………………………………………….5三、确定传动装置总传动比及分配各级的传动比…….…….6四、传动装置的运动和动力设计……………………………..7五、普通V带的设计………………………………………….10六、齿轮传动的设计…………………………………………..15七、传动轴的设计………………………….…………………..18八、箱体的设计………..…………………….………………….27九、键连接的设计………………………………………………29十、滚动轴承的设计……………………………………………31十一、润滑和密封的设计………………………………………32十二、联轴器的设计……………………………………………33十三、设计小结……………………………………………….....34设计任务书设计题目:设计用于带式运输机的一级圆柱齿轮减速器传动方案图:三、原始数据输送带压力F(N)2500N输送带速度v(m/s)1.4滚筒直径D(mm)200mm滚筒效率n0.96四、工作条件:两班制工作,输送机连续工作,单向运转,载荷平稳,工作环境灰尘大,环境最高温度35摄氏度,工作寿命15年,每年300个工作日,每日工作16小时,一般机械厂制造,小批量生产。上交材料:(1)设计图纸(一张装配图、一张零件图)(2)设计说明书(5000字左右)计算过程及计算说明一、传动方案拟定第八组:设计单级圆柱齿轮减速器和一级带传动1、工作条件:使用年限5年,工作为一班工作制,载荷平稳,环境清洁。2、原始数据:滚筒圆周力F=2500N;带速V=1.4m/s;滚筒直径D=200mm;方案拟定:采用V带传动与齿轮传动的组合,即可满足传动比要求,同时由于带传动具有良好的缓冲,吸振性能,适应大起动转矩工况要求,结构简单,成本低,使用维护方便。1.电动机2.V带传动3.圆柱齿轮减速器4.连轴器5.滚筒6.运输带二、电动机选择1、电动机类型和结构的选择:选择Y系列三相异步电动机,此系列电动机属于一般用途的全封闭自扇冷电动机,其结构简单,工作可靠,价格低廉,维护方便,适用于不易燃,不易爆,无腐蚀性气体和无特殊要求的机械。2、电动机容量选择:电动机所需工作功率为:式(1):Pd=PW/ηa(kw)由式(2):PW=FV/1000(KW)因此Pd=FV/1000ηa(KW)由电动机至运输带的传动总效率为:η总=η1×η23×η3×η4×η5式中:η1、η2、η3、η4、η5分别为带传动、轴承、齿轮传动、联轴器和卷筒的传动效率。取η1=0.96,η2=0.99,η3=0.97,η4=0.99则:η总=0.96×0.983×0.97×0.99×0.96=0.83所以:电机所需的工作功率:Pd=FV/1000η总=(2500×1.4)/(1000×0.83)=4.2(kw)3、确定电动机转速卷筒工作转速为:n卷筒=60×1000·V/(π·D)=(60×1000×1.4)/(200·π)=133.8r/min根据手册P7表1推荐的传动比合理范围,取圆柱齿轮传动一级减速器传动比范围I’=3~6。取V带传动比I1’=2~4。则总传动比理论范围为:Ia’=6~24。故电动机转速的可选范为N’d=I’a×n卷筒=(6~20)×133.8=802.8~2676r/min则符合这一范围的同步转速有:1000和1500r/min根据容量和转速,由相关手册查出三种适用的电动机型号:(如下表)方案电动机型号额定功率电动机转速(r/min)功率因数同步转速满载转速1Y132S-45.5150014200.842Y132M2-65.510009600.78综合考虑电动机和传动装置的尺寸、重量、价格和带传动、减速器传动比,可见第1方案比较适合。此选定电动机型号为Y132S-4总传动比等于各传动比的乘积分配传动装置传动比ia=i0×i(式中i0、i分别为带传动和减速器的传动比)2、分配各级传动装置传动比:根据指导书P7表1,取i0=2.8(普通V带i=2~4)因为:ia=i0×i所以:i=ia/i0=10.61/2.8=3.8四、传动装置的运动和动力设计:将传动装置各轴由高速至低速依次定
