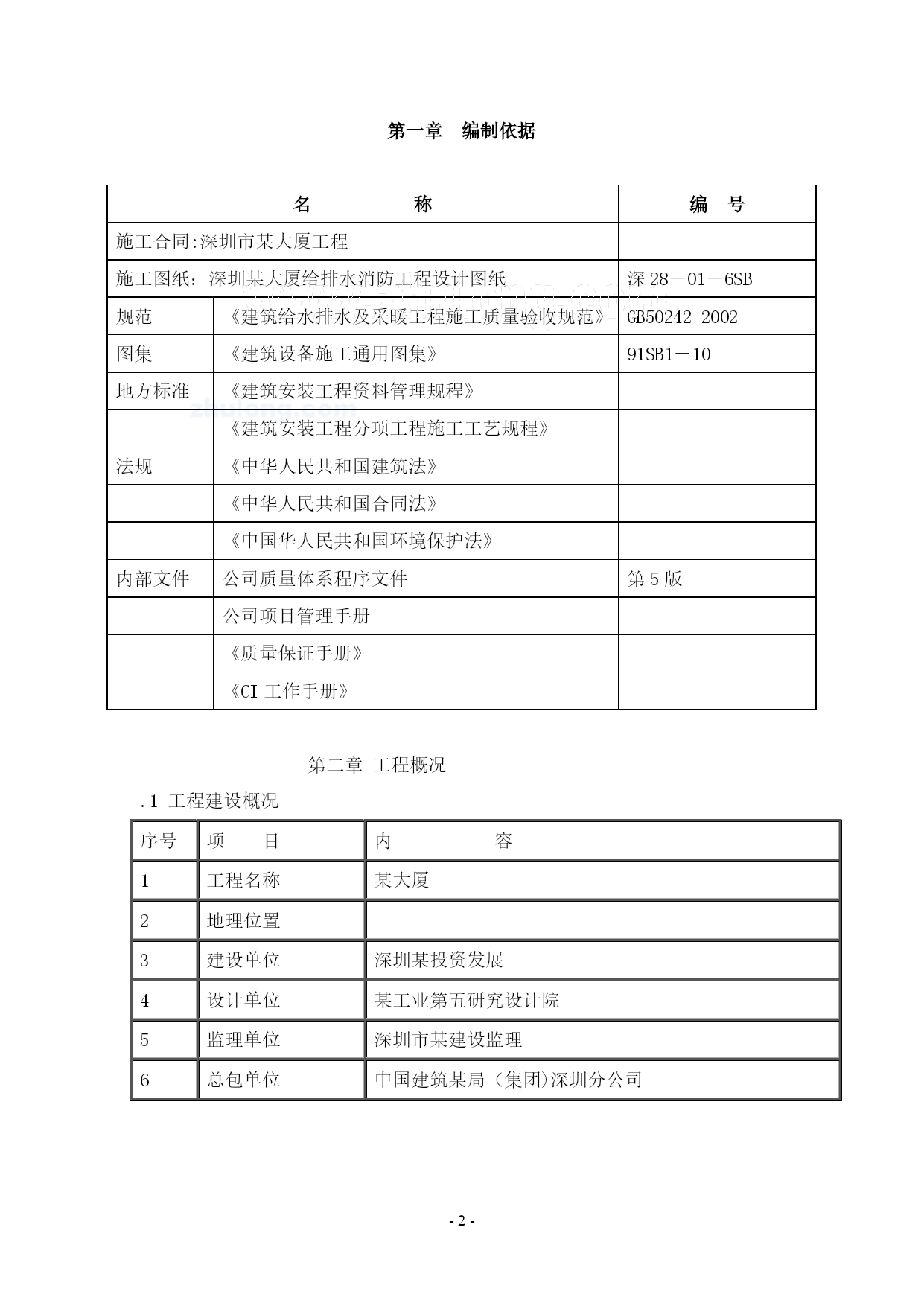

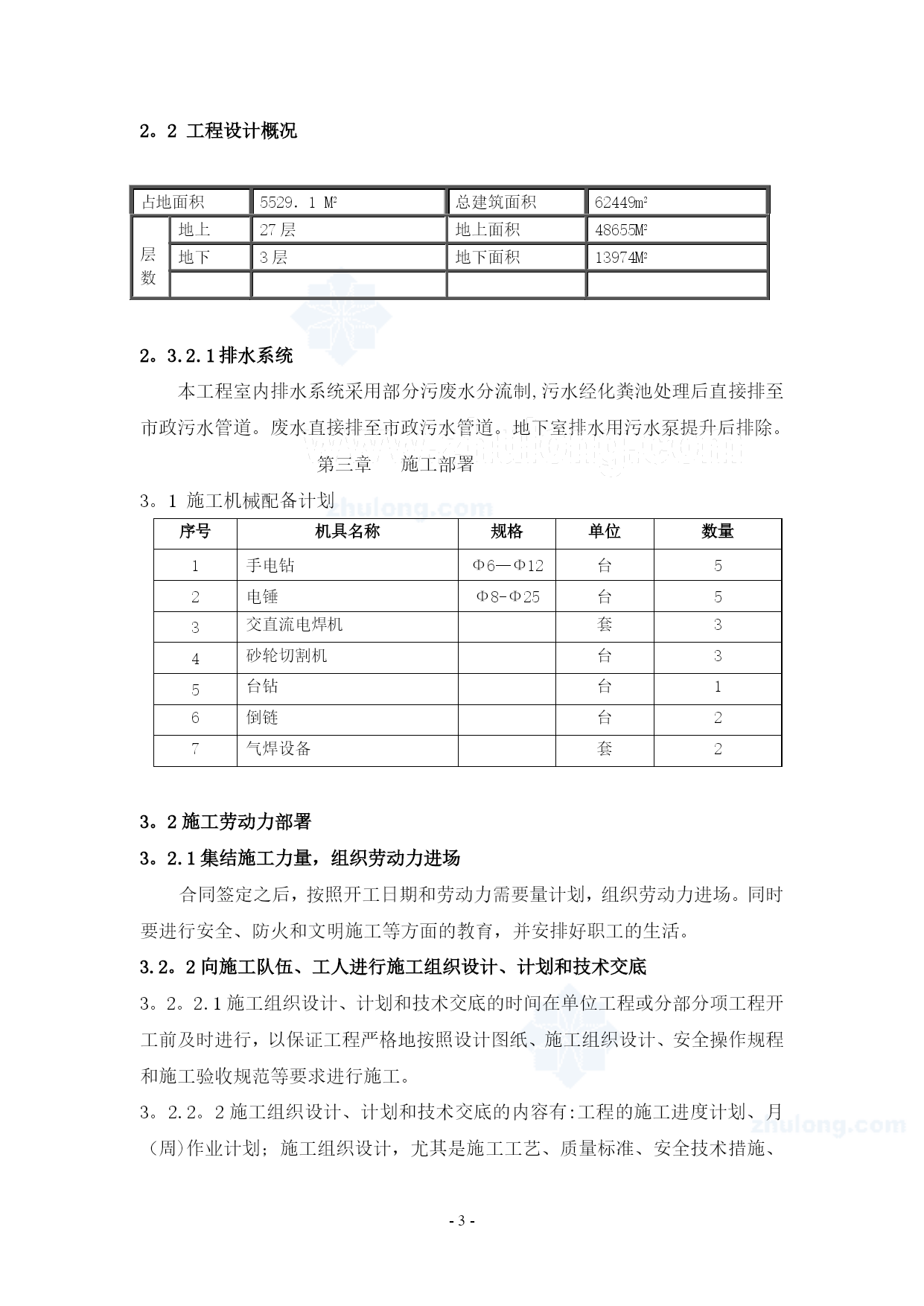

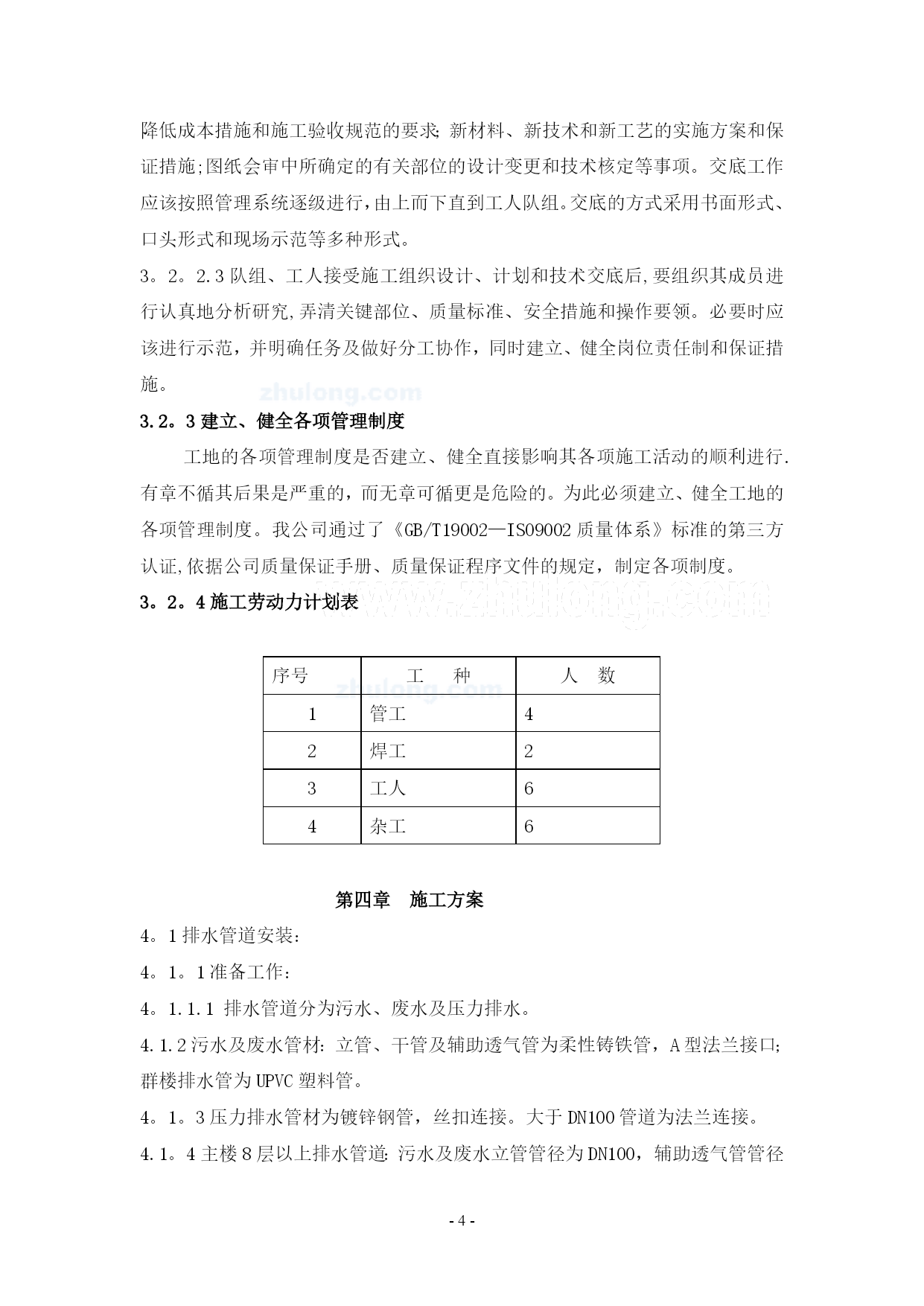

--深圳某综合楼排水工程施工方案_secret【实用文档】doc文档可直接使用可编辑，欢迎下载第一章编制依据名称编号施工合同:深圳市某大厦工程施工图纸：深圳某大厦给排水消防工程设计图纸深28－01－6SB规范《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002图集《建筑设备施工通用图集》91SB1－10地方标准《建筑安装工程资料管理规程》《建筑安装工程分项工程施工工艺规程》法规《中华人民共和国建筑法》《中华人民共和国合同法》《中国华人民共和国环境保护法》内部文件公司质量体系程序文件第5版公司项目管理手册《质量保证手册》《CI工作手册》第二章工程概况.1工程建设概况序号项目内容1工程名称某大厦2地理位置3建设单位深圳某投资发展4设计单位某工业第五研究设计院5监理单位深圳市某建设监理6总包单位中国建筑某局（集团)深圳分公司2。2工程设计概况占地面积5529．1M2总建筑面积62449m2层数地上27层地上面积48655M2地下3层地下面积13974M22。3.2.1排水系统本工程室内排水系统采用部分污废水分流制,污水经化粪池处理后直接排至市政污水管道。废水直接排至市政污水管道。地下室排水用污水泵提升后排除。第三章施工部署3。1施工机械配备计划序号机具名称规格单位数量1手电钻Φ6—Φ12台52电锤Φ8-Φ25台53交直流电焊机套34砂轮切割机台35台钻台16倒链台27气焊设备套23。2施工劳动力部署3。2.1集结施工力量，组织劳动力进场合同签定之后，按照开工日期和劳动力需要量计划，组织劳动力进场。同时要进行安全、防火和文明施工等方面的教育，并安排好职工的生活。3.2。2向施工队伍、工人进行施工组织设计、计划和技术交底3。2。2.1施工组织设计、计划和技术交底的时间在单位工程或分部分项工程开工前及时进行，以保证工程严格地按照设计图纸、施工组织设计、安全操作规程和施工验收规范等要求进行施工。3。2.2。2施工组织设计、计划和技术交底的内容有:工程的施工进度计划、月（周)作业计划；施工组织设计，尤其是施工工艺、质量标准、安全技术措施、降低成本措施和施工验收规范的要求；新材料、新技术和新工艺的实施方案和保证措施;图纸会审中所确定的有关部位的设计变更和技术核定等事项。交底工作应该按照管理系统逐级进行，由上而下直到工人队组。交底的方式采用书面形式、口头形式和现场示范等多种形式。3。2。2.3队组、工人接受施工组织设计、计划和技术交底后,要组织其成员进行认真地分析研究,弄清关键部位、质量标准、安全措施和操作要领。必要时应该进行示范，并明确任务及做好分工协作，同时建立、健全岗位责任制和保证措施。3.2。3建立、健全各项管理制度工地的各项管理制度是否建立、健全直接影响其各项施工活动的顺利进行.有章不循其后果是严重的，而无章可循更是危险的。为此必须建立、健全工地的各项管理制度。我公司通过了《GB/T19002—ISO9002质量体系》标准的第三方认证,依据公司质量保证手册、质量保证程序文件的规定，制定各项制度。3。2。4施工劳动力计划表序号工种人数1管工42焊工23工人64杂工6第四章施工方案4。1排水管道安装：4。1。1准备工作：4。1.1.1排水管道分为污水、废水及压力排水。4.1.2污水及废水管材：立管、干管及辅助透气管为柔性铸铁管，A型法兰接口；群楼排水管为UPVC塑料管。4。1。3压力排水管材为镀锌钢管，丝扣连接。大于DN100管道为法兰连接。4.1。4主楼8层以上排水管道：污水及废水立管管径为DN100，辅助透气管管径为DN100,干管布置与9层顶板下，管径为DN200。4。1.5安装人员分为2组，每组4人，共8人.4.2.干管安装4。2.1排水管道由地下一层排出，标高为-1。5m,其中有1根DN200污水管道排至室内地下一层化粪池，然后再从化粪池排至室外市政污水管道.另外1根DN200废水管道直接排至室外市政污水管道。4.2。2管道支架要求：4。2.2。1支架通用要求:.1。1管道支、吊架应在管道安装前根据设计需用量集中加工，提前预制。.1。2管道支、吊架的型式、加工尺寸等应符合设计要求。4.2。2。1。3放样和下料时，应根据管架的加工工艺要求预留相应的切割和加工裕量。4.2。2.1。4钢板、型钢不宜使用氧乙炔焰切割，一般宜机械切段，切段后应清除毛刺。机械剪切切口质量应符合下列要求：剪切线与下料线偏差不大于2mm;断口处表面无裂纹,缺棱不大于1mm；型钢端面剪切斜度不大于2mm。.1.5采用手工、半自动切割时,应清除熔渣和飞溅物，其切割质量应符合下列要求:⑴手工切割的切割线与下料线的偏差不大于2mm，半自动切割不大于1。5
