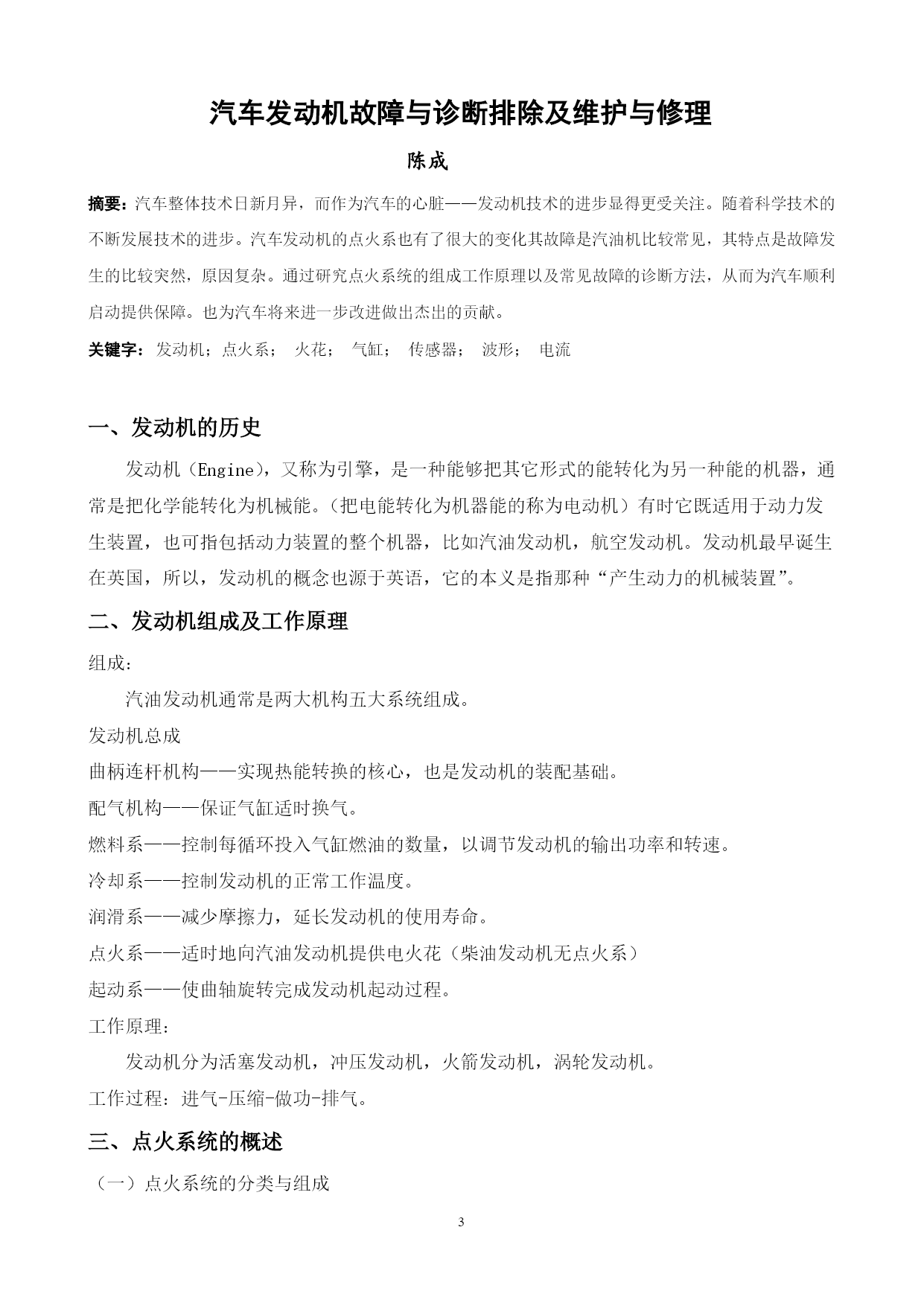

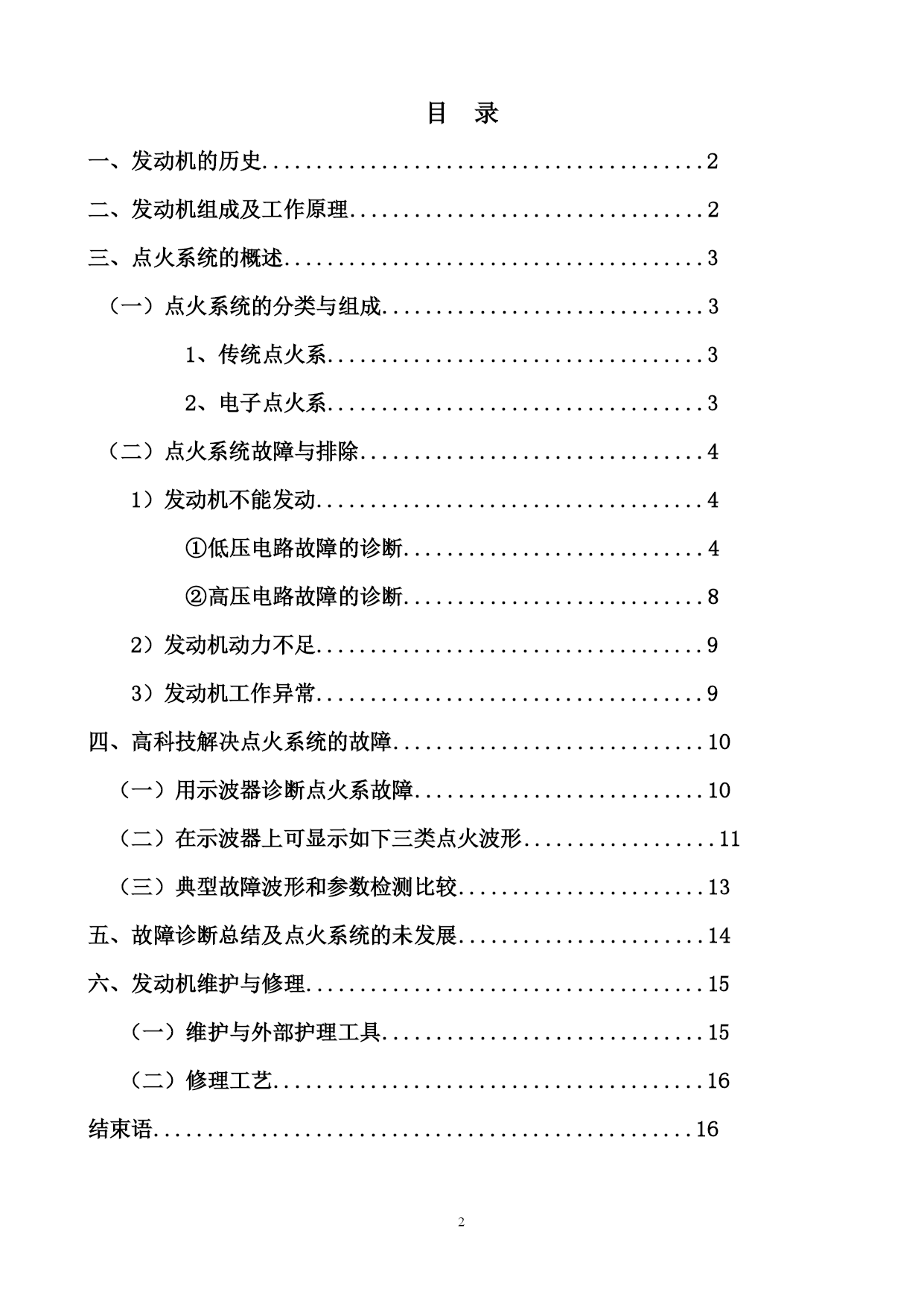

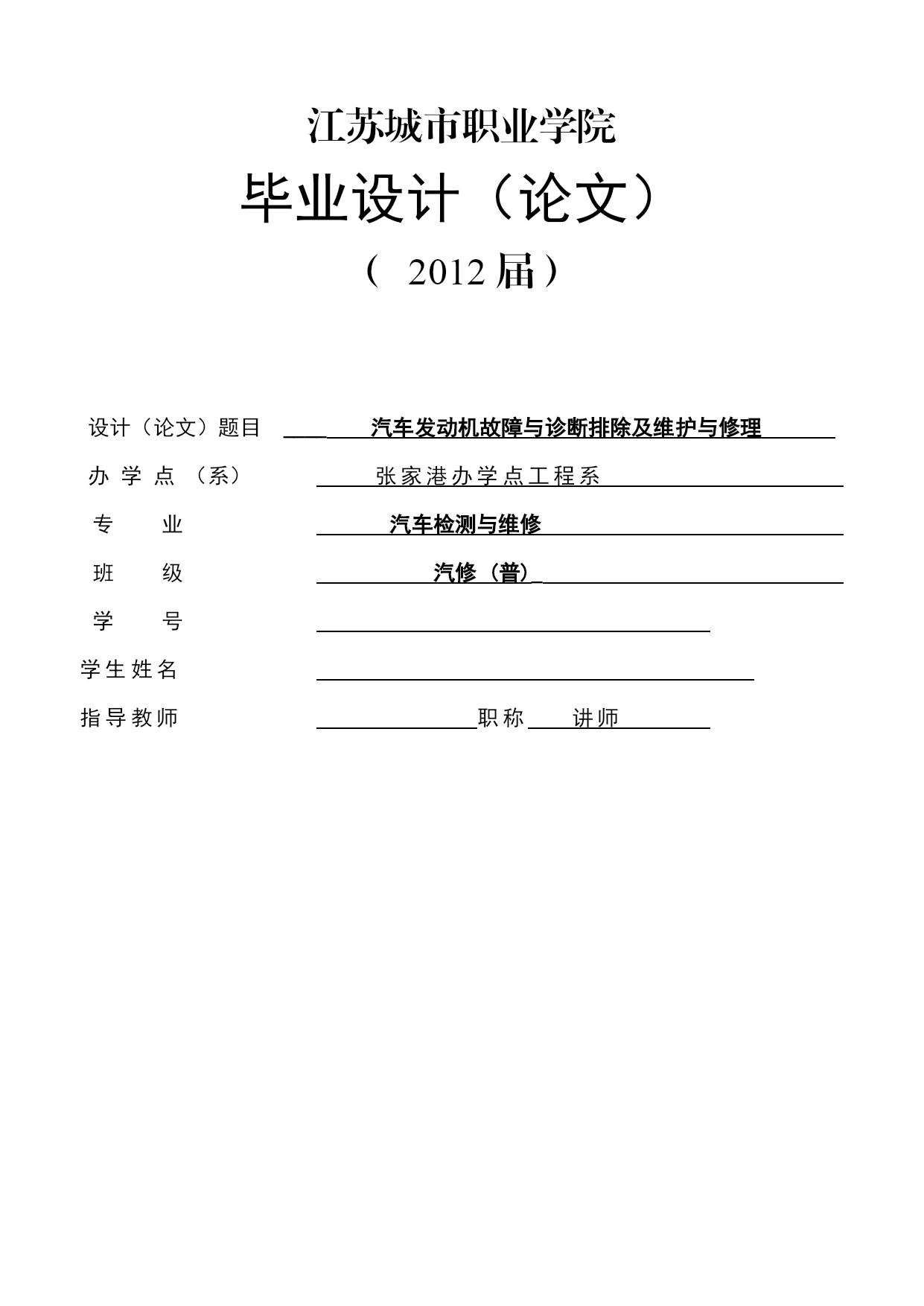

江苏城市职业学院毕业设计（论文）（2012届）设计（论文）题目____汽车发动机故障与诊断排除及维护与修理办学点（系）张家港办学点工程系专业汽车检测与维修班级汽修(普)_学号学生姓名指导教师职称讲师目录一、发动机的历史.........................................2二、发动机组成及工作原理.................................2三、点火系统的概述.......................................3（一）点火系统的分类与组成..............................31、传统点火系...................................32、电子点火系...................................3（二）点火系统故障与排除................................41）发动机不能发动....................................4①低压电路故障的诊断............................4②高压电路故障的诊断............................82）发动机动力不足....................................93）发动机工作异常....................................9四、高科技解决点火系统的故障.............................10（一）用示波器诊断点火系故障...........................10（二）在示波器上可显示如下三类点火波形..................11（三）典型故障波形和参数检测比较.......................13五、故障诊断总结及点火系统的未发展.......................14六、发动机维护与修理.....................................15（一）维护与外部护理工具..............................15（二）修理工艺........................................16结束语..................................................16汽车发动机故障与诊断排除及维护与修理陈成摘要：汽车整体技术日新月异，而作为汽车的心脏——发动机技术的进步显得更受关注。随着科学技术的不断发展技术的进步。汽车发动机的点火系也有了很大的变化其故障是汽油机比较常见，其特点是故障发生的比较突然，原因复杂。通过研究点火系统的组成工作原理以及常见故障的诊断方法，从而为汽车顺利启动提供保障。也为汽车将来进一步改进做出杰出的贡献。关键字：发动机；点火系；火花；气缸；传感器；波形；电流一、发动机的历史发动机（Engine），又称为引擎，是一种能够把其它形式的能转化为另一种能的机器，通常是把化学能转化为机械能。（把电能转化为机器能的称为电动机）有时它既适用于动力发生装置，也可指包括动力装置的整个机器，比如汽油发动机，航空发动机。发动机最早诞生在英国，所以，发动机的概念也源于英语，它的本义是指那种“产生动力的机械装置”。二、发动机组成及工作原理组成：汽油发动机通常是两大机构五大系统组成。发动机总成曲柄连杆机构——实现热能转换的核心，也是发动机的装配基础。配气机构——保证气缸适时换气。燃料系——控制每循环投入气缸燃油的数量，以调节发动机的输出功率和转速。冷却系——控制发动机的正常工作温度。润滑系——减少摩擦力，延长发动机的使用寿命。点火系——适时地向汽油发动机提供电火花（柴油发动机无点火系）起动系——使曲轴旋转完成发动机起动过程。工作原理：发动机分为活塞发动机，冲压发动机，火箭发动机，涡轮发动机。工作过程：进气-压缩-做功-排气。三、点火系统的概述（一）点火系统的分类与组成1、传统点火系：传统点火系由电源、点火开关、点火线圈、断电器、配电器、电容器、火花塞、高压导线、附加电阻等组成。传统点火系统的组成1—蓄电池2—电流表3—点火开关4—附加电阻断路开关5—附加电阻6—点火线圈7—分电器8—高压导线9—火花塞2、电子点火系：电子点火系统是在传统点火系统的基础上发展而来的，也是带有分电器的点火系统。电子点火系统称为晶体管点火系统。它与传统点火系统最大的区别在于它的点火电子组件。点火电子组件由
