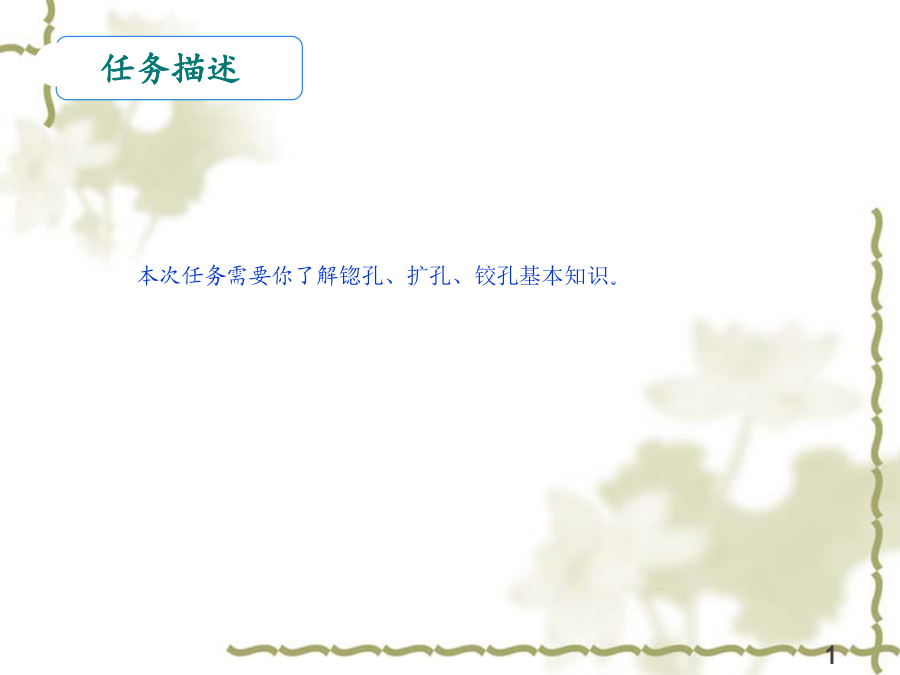

1学习目标学习重难点一.锪孔3.锪孔的类型锪孔的主要形式有：锪圆锥形沉孔（图a）、锪圆柱形沉孔（图b）以及锪孔口的凸台面（图c）等。4.锪孔钻（1）柱形锪孔钻：用于锪圆柱沉孔，有整体式和套装式两种。（2）锥形锪孔钻：用于锪锥形沉孔，主要有60°、75°、90°和120°四种，其中90°用得最多，齿数为4～12个。（3）端面锪孔钻：用来锪平孔口端面。端面刀齿为切削刃，前端导柱用来导向定心，以保证孔端面与孔中心线垂直度。二、扩孔3.扩孔加工的特点(1)因在原孔的基础上扩孔，所以切削量较小且导向性好。(2)切削速度较钻孔时小，但可以增大进给量和改善加工质量。(3)排屑容易，加工表面质量好。(4)扩孔加工一般可作为铰孔的前道工序。4.扩孔钻扩孔钻的形状与钻头相似，不同是：扩孔钻有3～4个切削刃，且没有横刃，其顶端是平的，螺旋槽较浅，故钻芯粗实、刚性好，不易变形，导向性好。三、铰孔2.铰刀的结构特点及种类(1)铰刀的构造铰刀由工作部分、颈部和柄部组成。工作部分由切削部分、校准部分和倒锥部分组成。铰刀的构造如图所示。铰刀常用高速钢(手铰刀及机铰刀)或高碳钢(手铰刀)制成(2）铰刀的种类按使用方式不同，铰刀可分为机用铰刀和手用铰刀；按所铰孔的形状不同又可分为圆柱形铰刀和圆锥形铰刀；按容屑槽的形状不同，可分为直槽铰刀和螺旋槽铰刀；按结构组成不同可分为整体式铰刀和可调式铰刀。铰刀常用高速钢(手铰刀及机铰刀)或高碳钢(手铰刀)制成。(3)各种铰刀的结构和特点(3)各种铰刀的结构和特点本次学习任务主要内容小结：1.锪孔是指对工件孔口行进各种成形的加工。2.锪孔的主要作用是在工件的连接孔端锪出柱形或锥形沉头孔，把沉头螺钉埋入孔内将有关零件连接起来，使外观整齐，装配位置紧凑。3.锪孔的主要形式有：锪圆锥形沉孔）、锪圆柱形沉孔以及锪孔口的凸台面等。4.扩孔是用扩孔钻或麻花钻等扩大工件孔径的方法，扩孔可以校正孔的轴线偏差，并使其获得正确的几何形状和较小的表面粗糙度，扩孔通常作为孔的半精加工。5.扩孔钻的特点扩孔钻有3～4个切削刃，且没有横刃，其顶端是平的，螺旋槽较浅，故钻芯粗实、刚性好，不易变形，导向性好。6.饺孔是用工铰刀从件的孔壁上切除微量金属层，以得到精度较高孔的加工方法，。饺孔是应用较普遍的孔的精加工方法之一。7.铰刀由工作部分、颈部和柄部组成。工作部分由切削部分、校准部分和倒锥部分组成。思考题1、锪孔操作只是对孔口进行加工。（）2、扩孔钻和麻花钻一样，都有主切削刃和横刃。（）3、下列得到孔的精度最高的是（）。A钻孔B扩孔C绞孔4、整体圆柱铰刀有和两种。5、铰刀由、和组成1.√2.×3.C4.手用铰刀、机用铰刀5.工作部分、颈部、炳部
