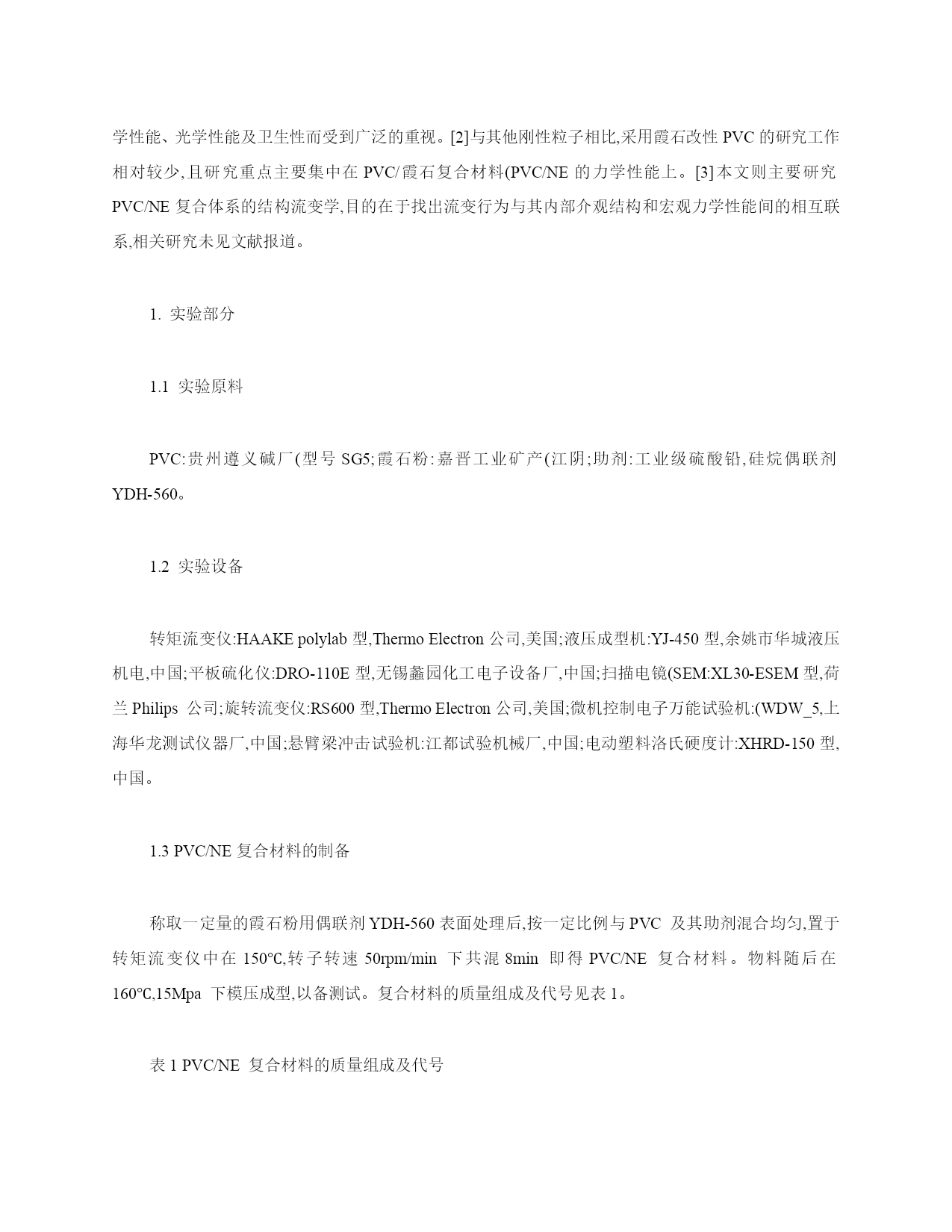

结构力学-矩阵位移法答案（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）第七章矩阵位移法（参考答案）四、1、2、，3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20、21、22、23、24、25、26、27、28、29、30、31、32、33、34、35、36、，37、38、39、40、41、42、43、44、45、46、×47、(压力)48、49、50、51、52、://paper.edu聚氯乙烯/霞石复合材料的结构流变学及力学性能吴德峰*,赵洪卫,吴兰峰,张明(扬州大学化学化工学院,江苏,扬州,225002王景清(江苏琼花集团,江苏,扬州,225111摘要:采用熔融共混制备了聚氯乙烯/霞石复合材料(PVC/NE,并对其形态、结构流变学和力学性能进行了测试。小振幅振荡剪切(SAOS测试结果表明,霞石用量存在着最佳值,用量过多对复合体系介观结构的贡献不大。形态及力学性能测试结果表明,霞石均匀分散在聚氯乙烯基体中,且填充量约为50phr时,复合体系冲击强度和表面硬度最佳。关键词:聚氯乙烯,霞石,复合材料,结构流变学,力学性能中图分类号:文献标识码:A文章编号:StructuralRheologyandMechanicPropertiesofPolyvinylChloride/NephelineCompositesWuDe-feng,ZhaoHong-wei,WuLan-feng,ZhangMing(SchoolofChemistry&ChemicalEngineering,YangzhouUniversity,Jiangsu,Yangzhou,225002,ChinaWangJing-qing(JiangsuQionghuaGroupCo.LTD,Jiangsu,Yangzhou,225111,ChinaAbstract:PolyvinylChloride/Nephelinecomposites(PVC/NEwerepreparedbymeltmixing.ThemorphologyandstructuralrheologyaswellasmechanicpropertiesofPVC/NEwereinvestigated.Theresultsfromsmallamplitudeoscillatoryshear(SAOSmeasurementsshowthatthenephelineloadingspresentabestvalueand,theexcessiveadditionofnephelinehasfewcontributionstothemescoscopicstructureofcomposites.Theresultsfrommorphologyand收稿日期:*江苏省物理化学重点学科开放基金作者简介:吴德峰,江苏扬州人,1974年生,工学博士,副教授,主要从事聚合物复合材料的功能化,多相多组分复杂体系流变学等方向,0514-*******-9115,dfwu@yzu.edumechanicpropertiescharacterizationshowthatthenephelineiswelldispersedinPVCmatrix.TheimpactstrengthandsurfacehardnessofthosePVC/NEcompositeswithnephelineloadingsofabout50phrarebest.Keywords:PVC;Nepheline;Composites;Structuralrheology;Mechanicproperties聚氯乙烯(PolyvinylChloride,PVC是最早工业化的塑料品种之一,也是产量较大的一种通用塑料,但其存在着热稳定性欠佳、抗冲性能较差等缺点,因此,对于PVC的改性研究一直非常活跃。其中,PVC的增韧是其改性工作的一个重要方向。研究者们通常采用弹性体或聚烯烃与PVC共混来提高复合材料的冲击性能,但弹性体的引入往往又会导致材料加工性能的下降。因此采用刚性粒子如纳米CaCO3、纳米SiO2、硅灰石、凹凸棒、水滑石等对PVC进行填充改性成为提高PVC复合材料综合性能的又一途径之一。[1]霞石(Nepheline,NE又称为霞石正长岩(NephelineSyenite。其主要成分是硅铝酸钾钠。在国外,霞石已广泛用于陶瓷材料、塑料和涂料填料,尤其是作为塑料与涂料的填充改性材料,由于其良好的物理力学性能、光学性能及卫生性而
