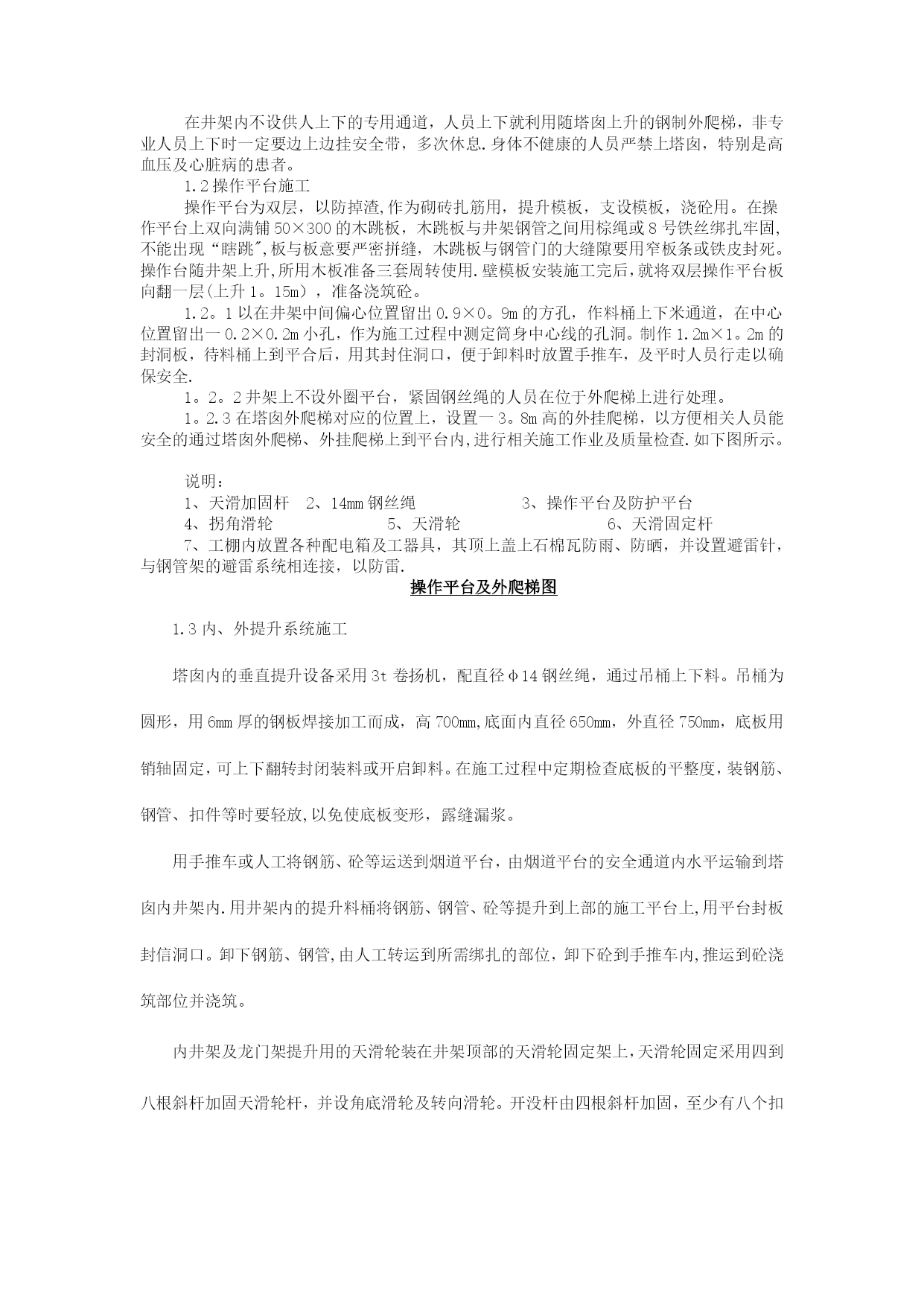

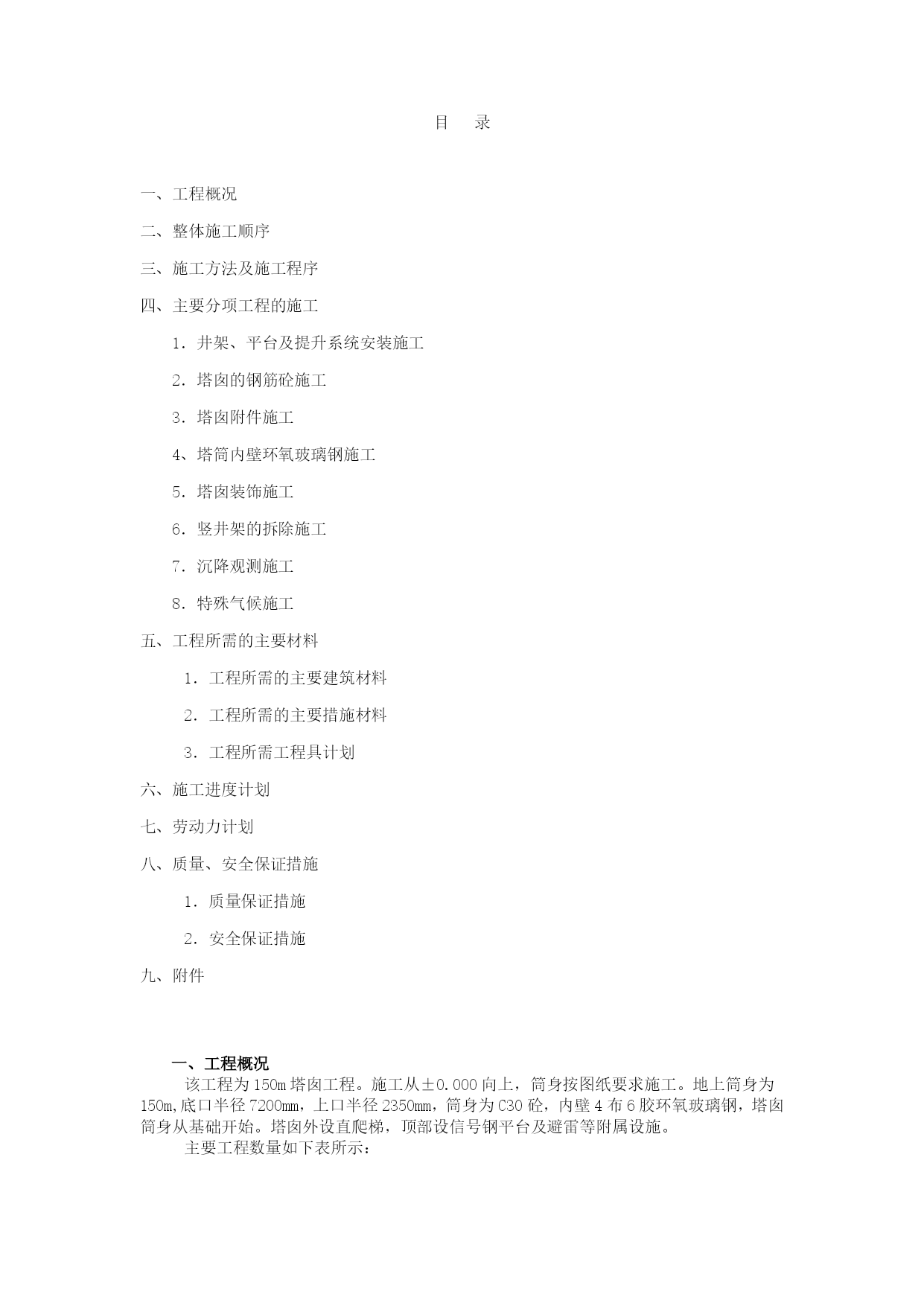

烟囱滑模施工方案【实用文档】doc文档可直接使用可编辑，欢迎下载烟囱滑模施工方案目录一、工程概况二、整体施工顺序三、施工方法及施工程序四、主要分项工程的施工1．井架、平台及提升系统安装施工2．塔囱的钢筋砼施工3．塔囱附件施工4、塔筒内壁环氧玻璃钢施工5．塔囱装饰施工6．竖井架的拆除施工7．沉降观测施工8．特殊气候施工五、工程所需的主要材料1．工程所需的主要建筑材料2．工程所需的主要措施材料3．工程所需工程具计划六、施工进度计划七、劳动力计划八、质量、安全保证措施1．质量保证措施2．安全保证措施九、附件一、工程概况该工程为150m塔囱工程。施工从±0.000向上，筒身按图纸要求施工。地上筒身为150m,底口半径7200mm，上口半径2350mm，筒身为C30砼，内壁4布6胶环氧玻璃钢，塔囱筒身从基础开始。塔囱外设直爬梯，顶部设信号钢平台及避雷等附属设施。主要工程数量如下表所示：序号部位材料名称单位数量1塔囱基础垫层2塔囱基础3塔囱筒身二、整体施工顺序塔囱基础挖土方、垫层、基础砼施工，周边回填，塔囱上升的准备工作,塔囱±0。000到第一层平台施工，第二层平台到150m(含囱帽）施工.井架拆除施工,隔烟墙及漏斗平台施工，环氧玻璃钢油漆防腐及标志环施工。三、施工方法及施工程序本钢筋砼塔囱的施工方法主要采用“竖井架移置模板倒模法”施工.方法是：将竖井架立于筒身中，顶部设双层操作平台,作为砌砖、钢筋、模板、采用一套模板逐节提升、安装、拆卸，将筒身砼逐节段分层浇筑的方法。施工顺序如下所示：进场上升施工准备搭设内上升井架双层平台板的铺设中心定位尺寸复核钢筋的安装将砼表面凿毛扫清外模安装中心检查校核双层平台板、井架、吊架上升一层砼浇筑砼养护、拆提筒身钢筋的加工制作砼养护一段时间四、主要分项工程的施工1．井架、平台及提升系统安装施工1．1井架安装施工内部垂直提升井架高150m，采用钢管脚手架搭设，站杆水平步距1。5m,水平横杆竖向步距1.15m，按塔囱内径的收比度进行搭设，内架直径随内衬尺寸逐渐减小（内井架的验算见后附件一)。搭设钢管架时，要将钢管两端伸入囱体中（见下图：详A)。在高度方向,每隔10m的牛腿处必须将周圈4根钢管伸长，直到其两端锚入筒壁砼中50mm，与砼壁加固一次，保证井加的强度和稳定性。安装时在杆端包上水泥口袋隔离砼，以免今后拆不出钢管.（见下图：详B）.塔囱施工施工的竖井架是随塔囱筒壁施工逐步增高，第一次安装高度为超出+1.500处3~5m，井架底支承在砼基础内底板上，基础砼表面不平之处须以钢板垫平。吊笼在安装井架时，事先放置于指定竖井中。搭设时所有人员必须配安全带，穿防滑绝缘鞋。钢管等向上传时，一定要棕绳提升.在井架内不设供人上下的专用通道，人员上下就利用随塔囱上升的钢制外爬梯，非专业人员上下时一定要边上边挂安全带，多次休息.身体不健康的人员严禁上塔囱，特别是高血压及心脏病的患者。1.2操作平台施工操作平台为双层，以防掉渣,作为砌砖扎筋用，提升模板，支设模板，浇砼用。在操作平台上双向满铺50×300的木跳板，木跳板与井架钢管之间用棕绳或8号铁丝绑扎牢固,不能出现“瞎跳",板与板意要严密拼缝，木跳板与钢管门的大缝隙要用窄板条或铁皮封死。操作台随井架上升,所用木板准备三套周转使用.壁模板安装施工完后，就将双层操作平台板向翻一层(上升1。15m），准备浇筑砼。1.2。1以在井架中间偏心位置留出0.9×0。9m的方孔，作料桶上下米通道，在中心位置留出一0.2×0.2m小孔，作为施工过程中测定筒身中心线的孔洞。制作1.2m×1。2m的封洞板，待料桶上到平合后，用其封住洞口，便于卸料时放置手推车，及平时人员行走以确保安全.1。2。2井架上不设外圈平台，紧固钢丝绳的人员在位于外爬梯上进行处理。1。2.3在塔囱外爬梯对应的位置上，设置一3。8m高的外挂爬梯，以方便相关人员能安全的通过塔囱外爬梯、外挂爬梯上到平台内,进行相关施工作业及质量检查.如下图所示。说明：1、天滑加固杆2、14mm钢丝绳3、操作平台及防护平台4、拐角滑轮5、天滑轮6、天滑固定杆7、工棚内放置各种配电箱及工器具，其顶上盖上石棉瓦防雨、防晒，并设置避雷针，与钢管架的避雷系统相连接，以防雷.操作平台及外爬梯图1.3内、外提升系统施工塔囱内的垂直提升设备采用3t卷扬机，配直径φ14钢丝绳，通过吊桶上下料。吊桶为圆形，用6mm厚的钢板焊接加工而成，高700mm,底面内直径650mm，外直径750mm，底板用销轴固定，可上下翻转封闭装料或开启卸料。在施工过程中定期检查底板的平整度，装钢筋、钢管、扣件等时要轻放
