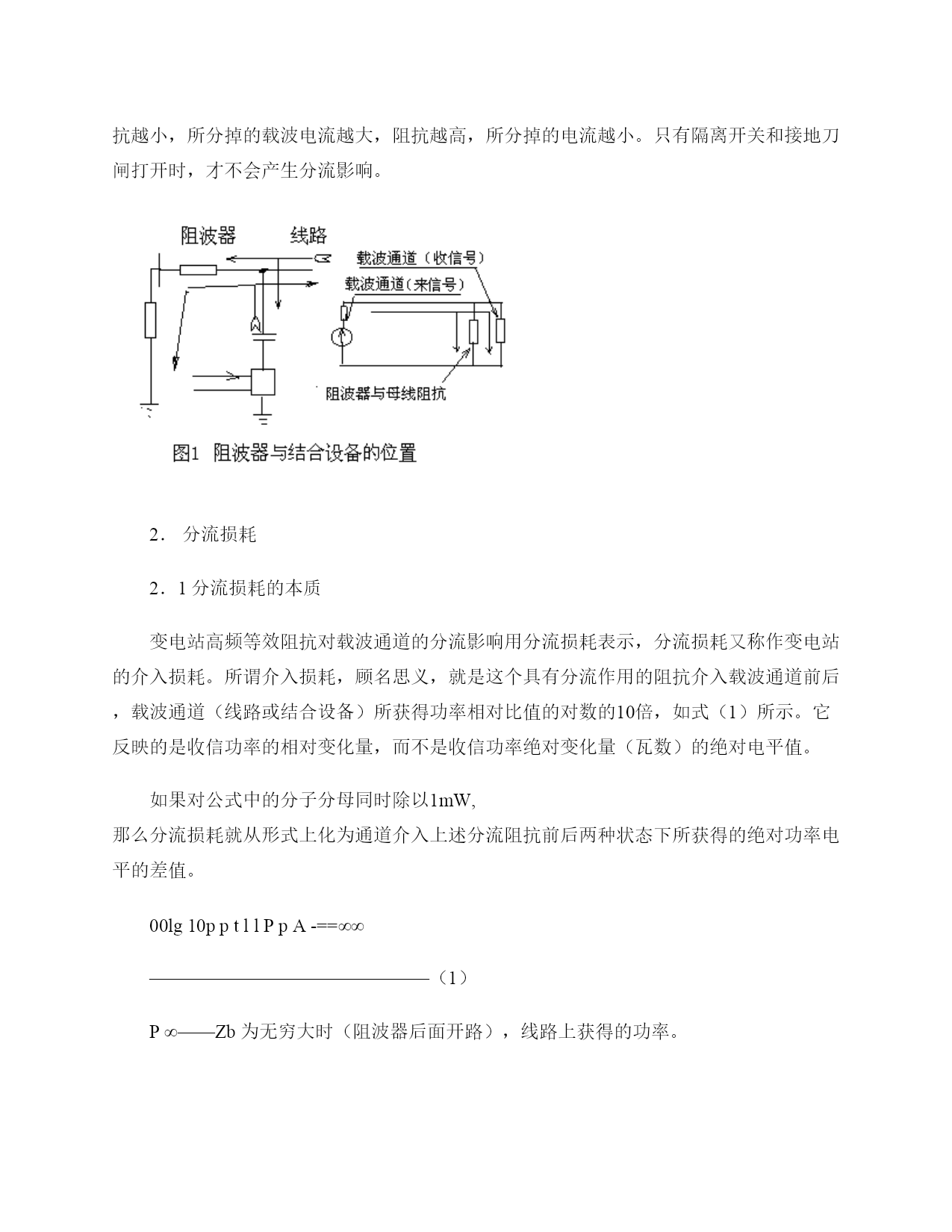

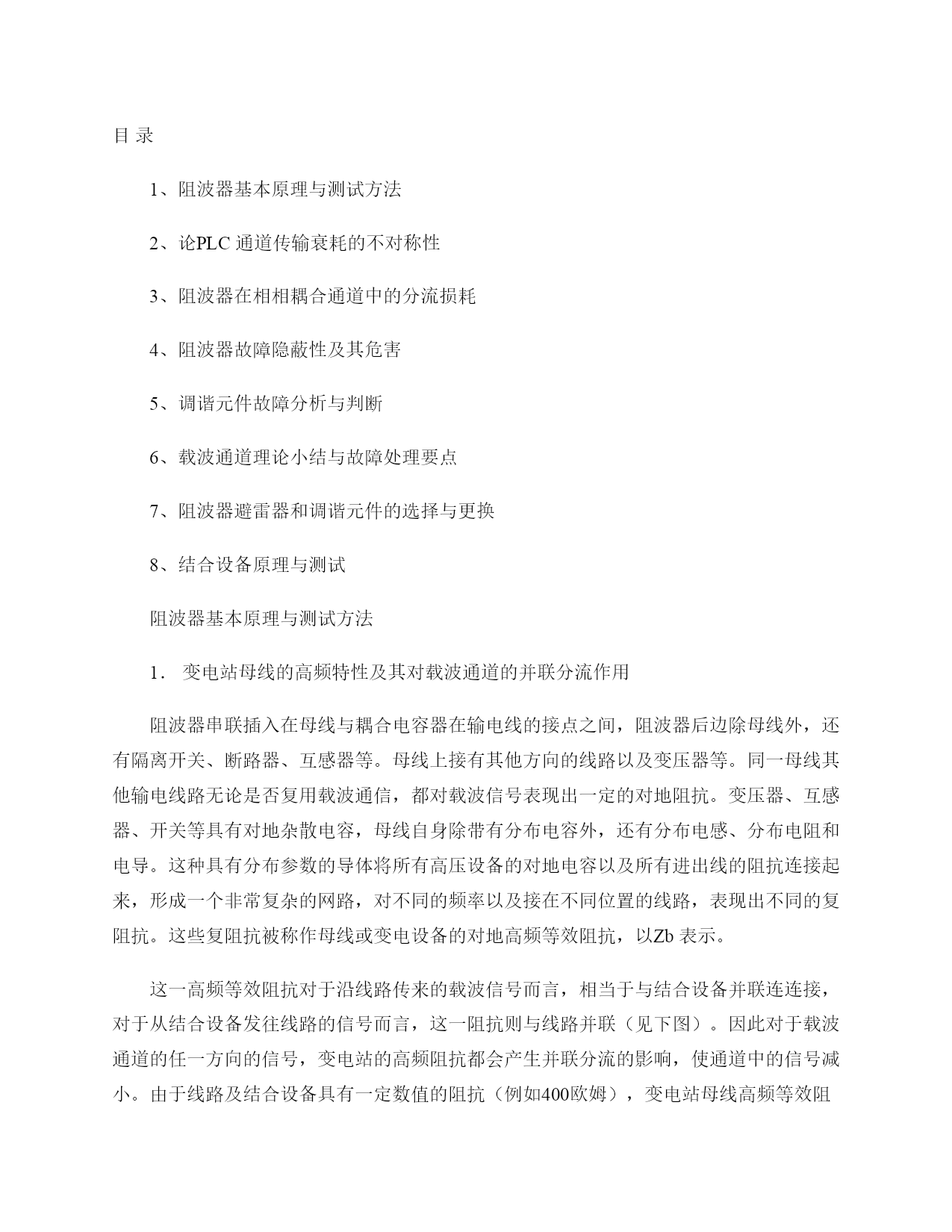

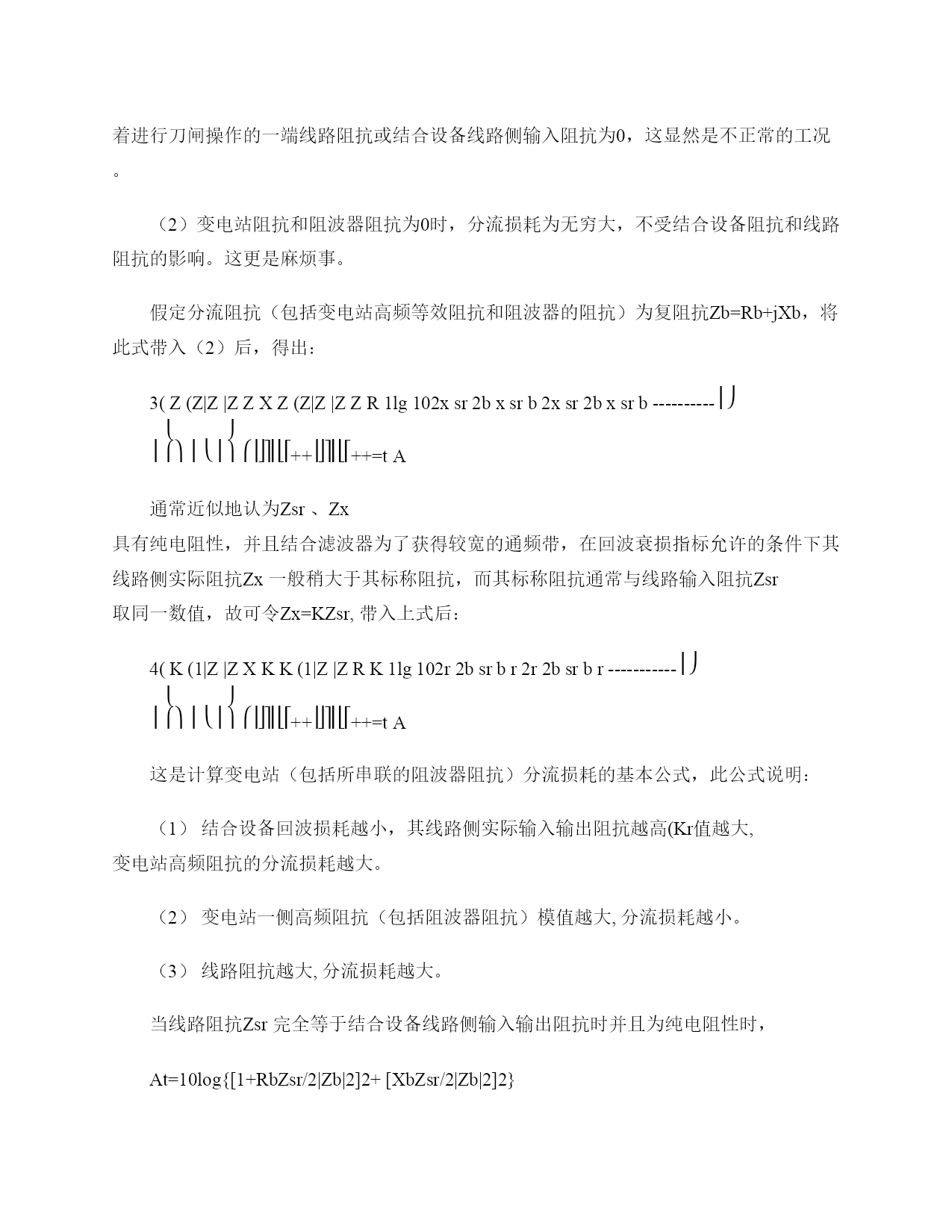

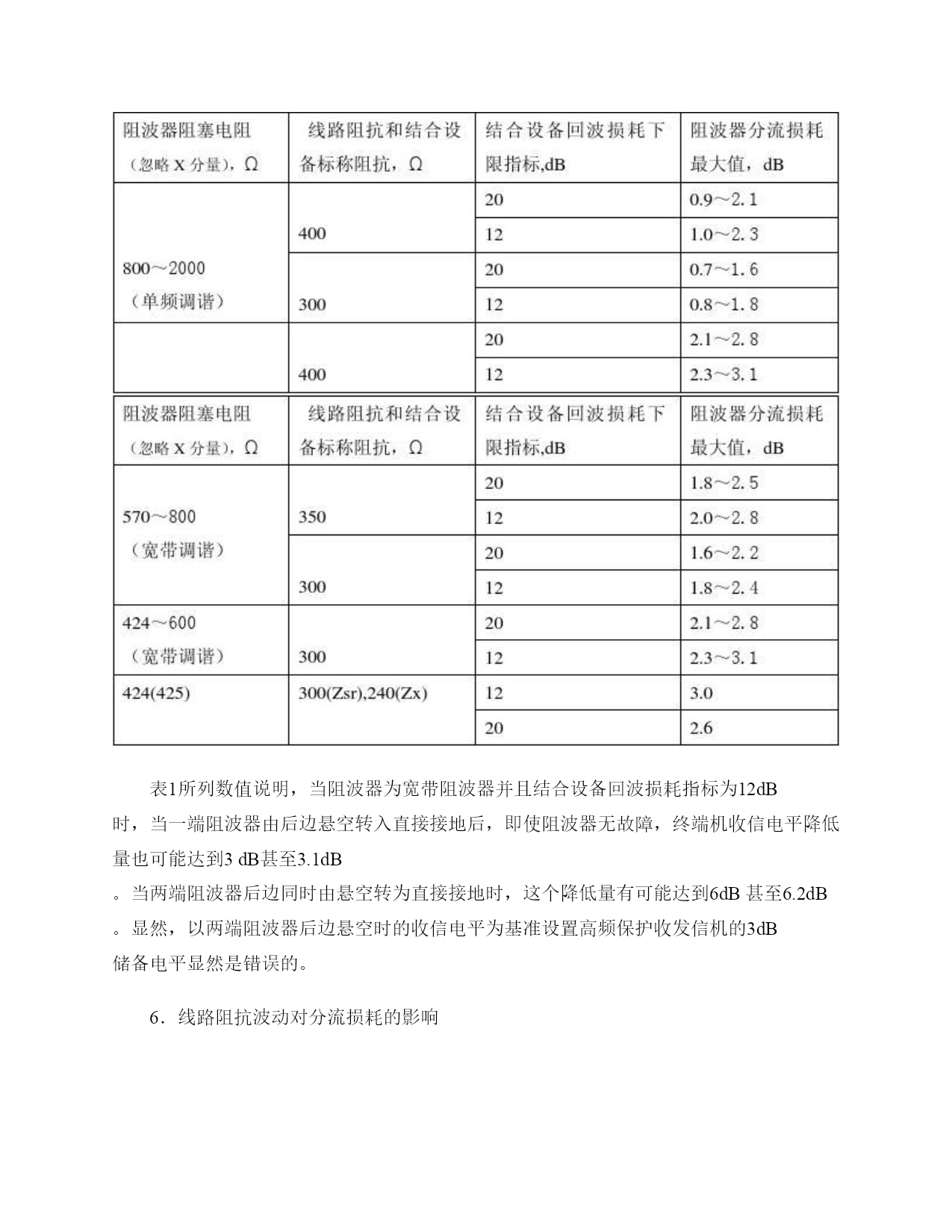

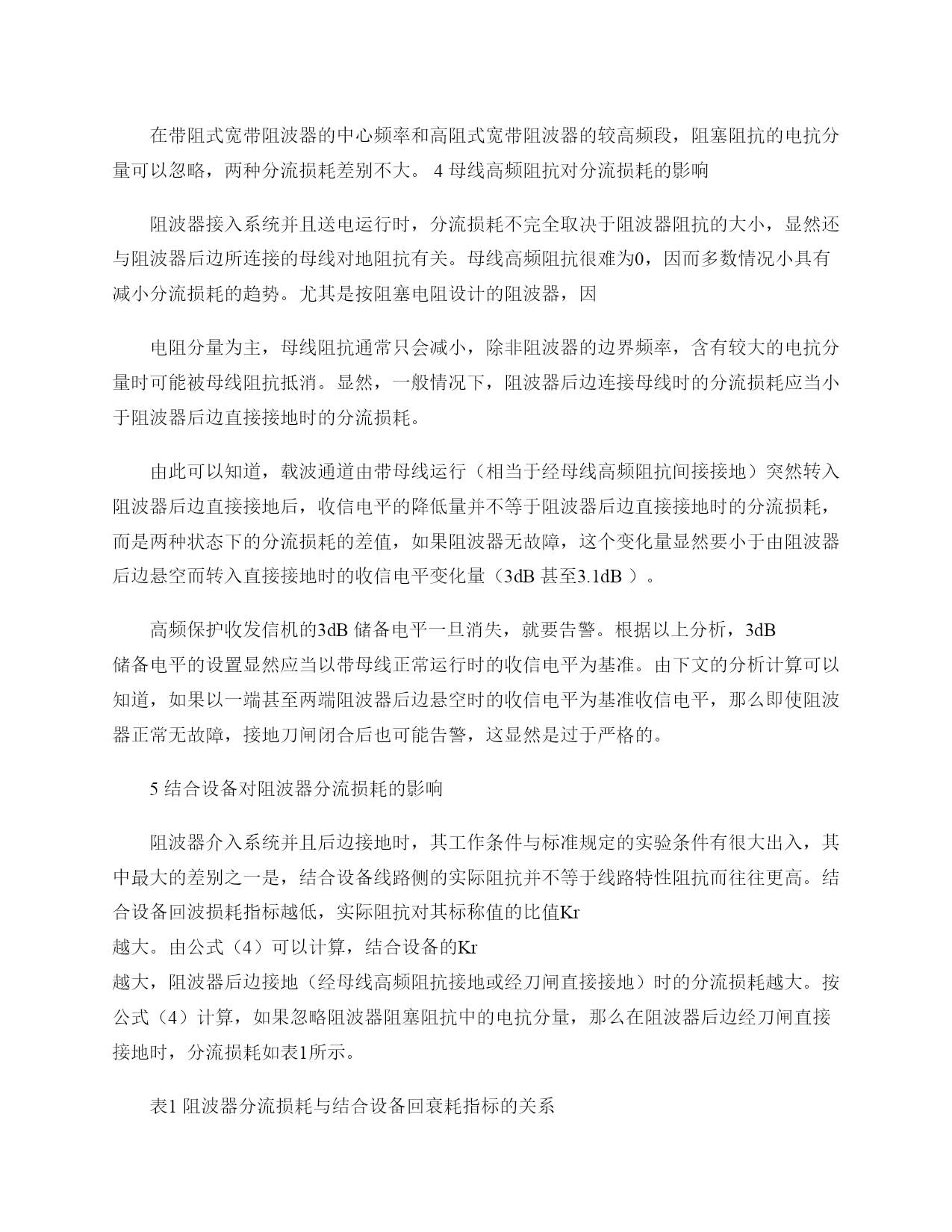

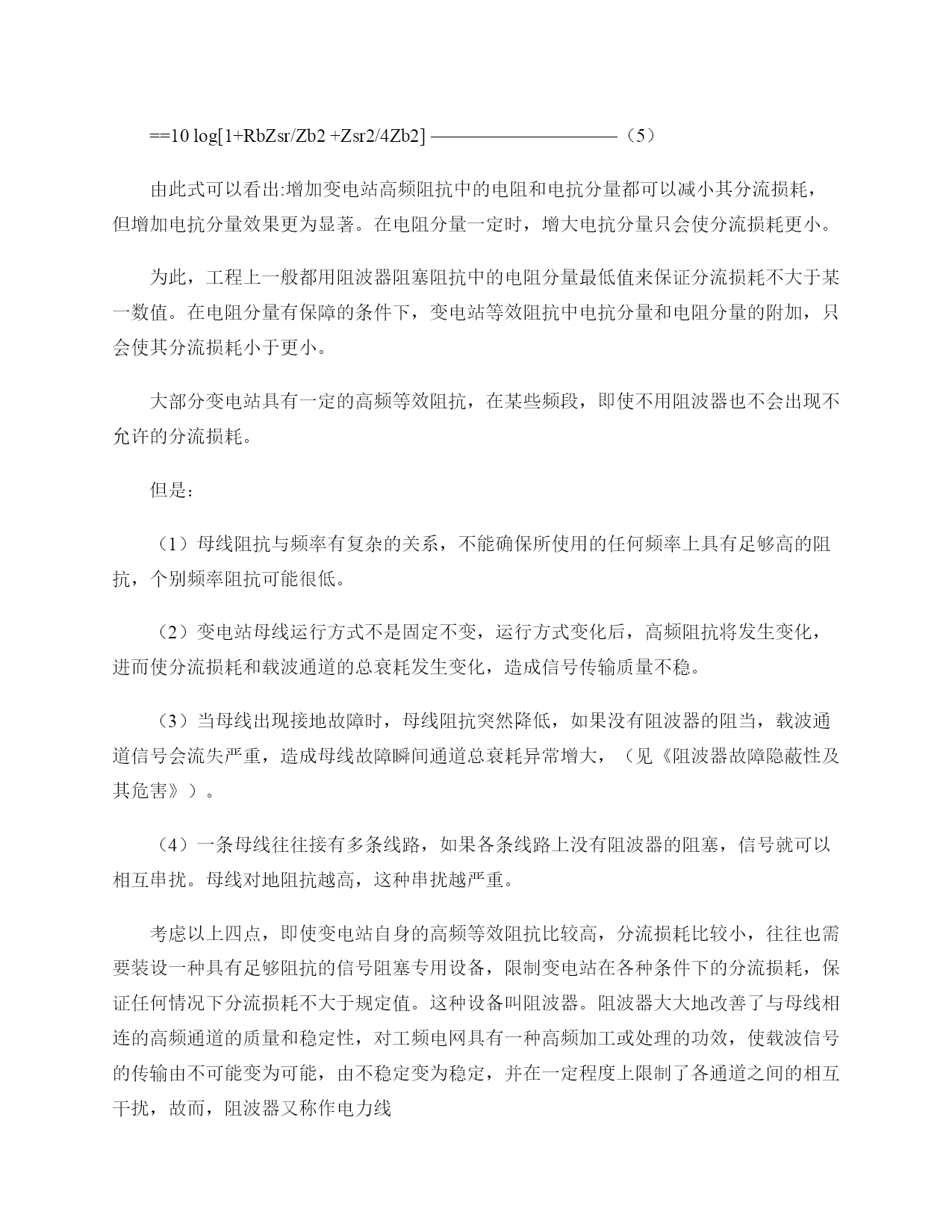

阻波器基本原理与测试方法（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）目录1、阻波器基本原理与测试方法2、论PLC通道传输衰耗的不对称性3、阻波器在相相耦合通道中的分流损耗4、阻波器故障隐蔽性及其危害5、调谐元件故障分析与判断6、载波通道理论小结与故障处理要点7、阻波器避雷器和调谐元件的选择与更换8、结合设备原理与测试阻波器基本原理与测试方法1．变电站母线的高频特性及其对载波通道的并联分流作用阻波器串联插入在母线与耦合电容器在输电线的接点之间，阻波器后边除母线外，还有隔离开关、断路器、互感器等。母线上接有其他方向的线路以及变压器等。同一母线其他输电线路无论是否复用载波通信，都对载波信号表现出一定的对地阻抗。变压器、互感器、开关等具有对地杂散电容，母线自身除带有分布电容外，还有分布电感、分布电阻和电导。这种具有分布参数的导体将所有高压设备的对地电容以及所有进出线的阻抗连接起来，形成一个非常复杂的网路，对不同的频率以及接在不同位置的线路，表现出不同的复阻抗。这些复阻抗被称作母线或变电设备的对地高频等效阻抗，以Zb表示。这一高频等效阻抗对于沿线路传来的载波信号而言，相当于与结合设备并联连连接，对于从结合设备发往线路的信号而言，这一阻抗则与线路并联（见下图）。因此对于载波通道的任一方向的信号，变电站的高频阻抗都会产生并联分流的影响，使通道中的信号减小。由于线路及结合设备具有一定数值的阻抗（例如400欧姆），变电站母线高频等效阻抗越小，所分掉的载波电流越大，阻抗越高，所分掉的电流越小。只有隔离开关和接地刀闸打开时，才不会产生分流影响。2．分流损耗2．1分流损耗的本质变电站高频等效阻抗对载波通道的分流影响用分流损耗表示，分流损耗又称作变电站的介入损耗。所谓介入损耗，顾名思义，就是这个具有分流作用的阻抗介入载波通道前后，载波通道（线路或结合设备）所获得功率相对比值的对数的10倍，如式（1）所示。它反映的是收信功率的相对变化量，而不是收信功率绝对变化量（瓦数）的绝对电平值。如果对公式中的分子分母同时除以1mW,那么分流损耗就从形式上化为通道介入上述分流阻抗前后两种状态下所获得的绝对功率电平的差值。00lg10pptllPpA-==∞∞———————————————（1）P∞——Zb为无穷大时（阻波器后面开路），线路上获得的功率。Po——Zb不为无穷大时（介入母线等设备），线路上所获得的功率。如果通道所获得的功率以某种比例降低，那么通道末端收信设备所获得的功率势必以同样的比例降低。因而，通道所获得的功率电平如果因变电设备分流而下降At,那么通道末端的收信电平势必也降低At。根据这一原理，具有分流作用的变电设备或阻波器连接通道前后，通道收信端收信电平的降低量就是分流损耗的数值。换句话说，我们可以用拉合线路某一端开关并测量收信端电平变化量的办法来测定出这一端所带设备的分流损耗。在一端状态（比如阻波器后边接地刀闸闭合）固定后，另一端连接不连接所带的变电设备所引起的收信功率的相对变化是以对端所引起的降低为基础。如果在这个基础上，本端阻波器后边由悬空（阻波器不介入通道）转入直接接地或经变电设备高频阻抗接地后，由于分流的作用，收信电平必定在原来已经降低的基础上按某一比例继续降低。显然，两端阻波器后边接地形成的总影响等于两端接地前后功率比值的乘积，对这个比值的乘积取对数，等于两个比值的对数之和，因此，两端的总分流损耗显然等于各端的分流损耗之和。线路两端所连接的变电设备规格和尺寸可能不同，高频阻抗可能不等，因而两端的分流损耗不一定相等，各有各的数值。通常，在串联有规格相同并且阻抗很高的阻波器后，两端的分流损耗差异不大。2．2分流损耗的理论计算和阻波器的重要意义如果用Zsr表示线路单相导线对地输入阻抗，用Zx表示结合滤波器线路侧输入输出阻抗，根据理论推导，变电站单相阻抗（包含阻波器阻抗）在所在一相内部形成的分流损耗与各阻抗的关系如下：(ZZZZAsrxbsrxtZ++=--------------------------------------(2由此式看出：（1）结合设备线路侧输入输出阻抗Zx=0或线路输入输出阻抗Zsr=0时，分流损耗恒为0，不受变电站阻抗大小的影响。可见，阻波器后边刀闸打开与闭合时如果通道总衰耗不变，意味着进行刀闸操作的一端线路阻抗或结合设备线路侧输入阻抗为0，这显然是不正常的工况。（2）变电站阻抗和阻波器阻抗为0时，分流损耗为无穷大，不受结合设备阻抗和线路阻抗的影响。这更是麻烦事。假定分流阻抗（包括变电站高频等效阻抗和阻波器的阻抗）为复阻抗Zb=Rb+jXb，将此式带入（2）后，得出：3(Z(Z|Z|ZZXZ(Z|Z|ZZR1lg102xsr2bxsrb2
