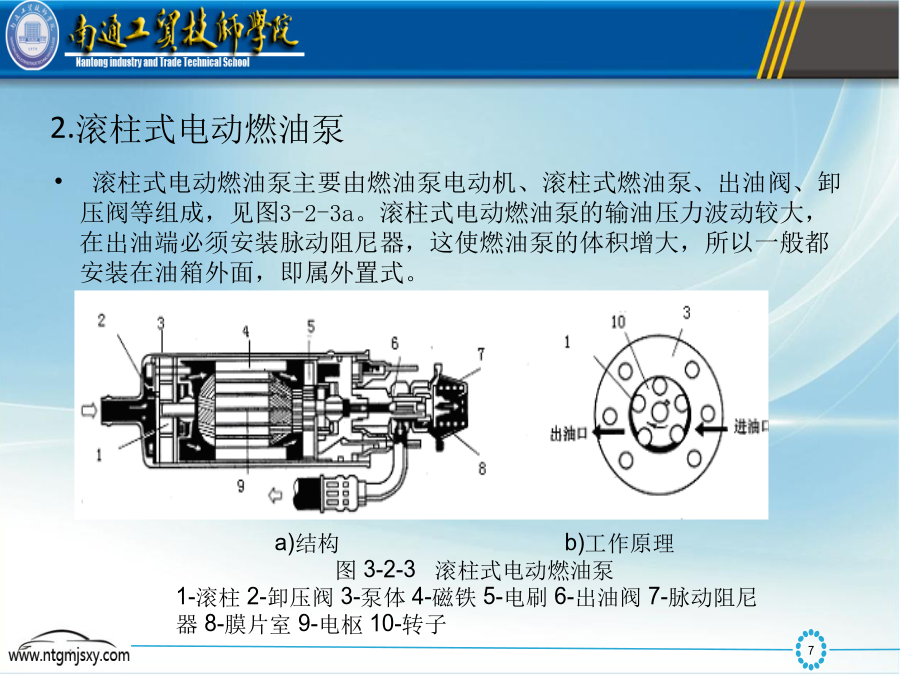

任务描述任务目标知识储备三、电动燃油泵的构造涡轮泵主要由叶轮、叶片、泵壳体和泵盖组成，叶轮安装在燃油泵电动机的转子轴上。燃油泵电动机通电时，电动机驱动涡轮泵叶轮旋转，由于离心力的作用，使叶轮周围小槽内的叶片贴紧泵壳，油箱内的燃油进入燃油泵内的进油室前，首先经过滤网初步过滤，然后燃油从进油室带往出油室。由于进油室燃油不断被带走，所以形成一定的真空度，将油箱内的燃油经进油口吸入；而出油室燃油不断增多，燃油压力升高，当油压达到一定值时，则顶开出油阀，经出油口输出。出油阀还可在燃油泵不工作时，阻止燃油倒流回油箱，这样可保持油路中有一定的残余压力，便于下次起动。燃油泵工作中，燃油流经燃油泵内腔，对燃油泵电动机起到冷却和润滑的作用。燃油泵不工作时，出油阀关闭，使油管内保持一定的残余压力，以便于发动机起动和防止气阻产生。卸压阀安装在进油室和出油室之间，当燃油泵输出油压达到O.4MPa时，卸压阀开启，使油泵内的进油室和出油室连通，燃油泵工作只能使燃油在泵的内部循环，以防止输油压力过高。涡轮式电动燃油泵具有泵油量大、泵油压力较高(可达600kPa以上)、供油压力稳定、运转噪声小、使用寿命长等优点，所以应用最为广泛。2.滚柱式电动燃油泵脉动阻尼器主要由膜片和弹簧组成，它可吸收燃油压力波的能量，降低压力波动，以便提高喷油控制精度。滚柱泵的工作原理如图3-2-3b所示。装有滚柱的转子呈偏心状，置于泵壳内，由直流电动机驱动，当转子旋转时，位于转子槽内的滚柱在离心力的作用下，紧压在泵体内表面上，对周围起密封作用，在相邻两个滚柱之间形成了工作腔。在燃油泵运转过程中，工作腔转过出油口后，其容积不断增大，形成一定的真空度，当转到与进油口连通时，将燃油吸入；而吸满燃油的工作腔转过进油口后，其容积又不断减小，使燃油压力提高，受压燃油流过电动机，从出油口输出。出油阀和卸压阀的作用与涡轮式电动燃油泵相同。四、燃油泵控制电路1.ECU控制油泵电路2.空气流量计控制的油泵电路3.其他类型油泵控制电路学习拓展任务实施三、操作步骤2、分析故障并确定检测方案3、检测（1）控制电路的检测①用跨接线短接数据连接器1上FP和＋B端子，打开点火开关（发动机不启动）。打开油箱盖仔细听有无燃油泵运转的声音，或用手触摸油管有无油压脉动。②若听不到燃油泵运转声音或感觉不到油压脉动，说明燃油泵没有工作，应拆下跨接线。检查电源电压、主熔断器、EFI熔断器、EFI主继电器等是否正常；电路、连接器有无断路或短路。若正常，应拆检燃油泵。③若燃油泵运转，说明燃油泵继电器、PCM及导线、连接器等不良，应分别进行检查。检查PCM时，要测量各端子的电压，其值应符合厂家的要求，否则应予更换。检查燃油泵继电器时，要拔下燃油泵继电器，测量各端子之间的电阻，以检查通断情况。（2）燃油泵的开路检测（3）燃油泵的就车检测4、将所测的数值填入表格并总结（2）线路的检测任务测评
