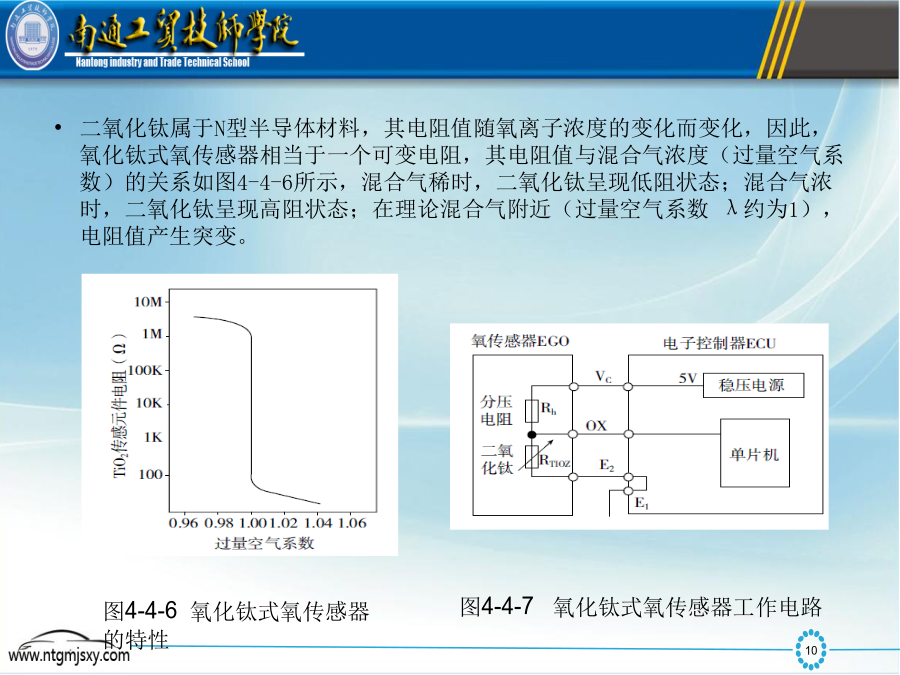

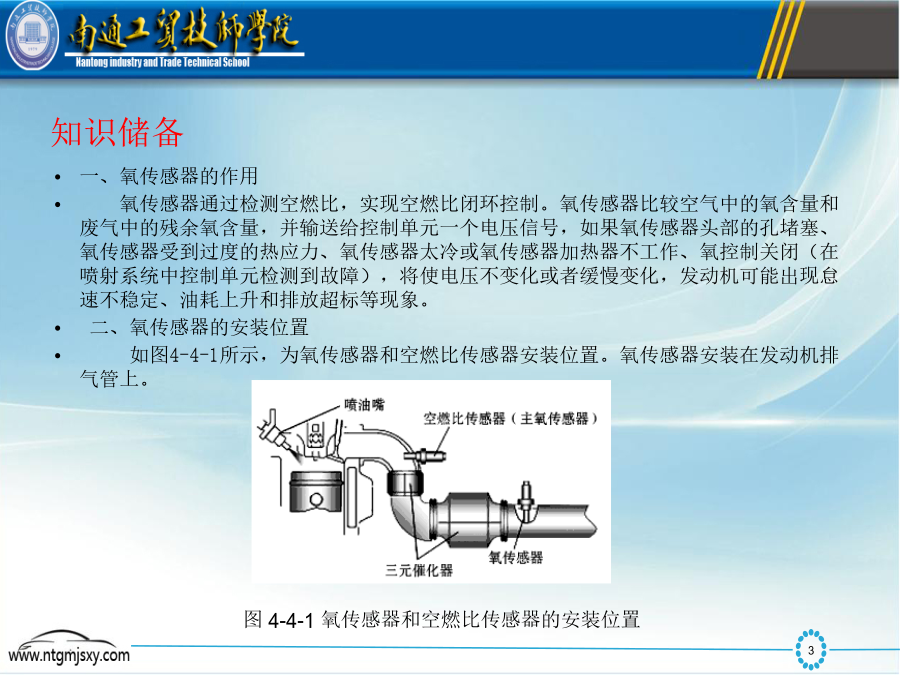

任务描述任务目标知识储备三、氧传感器的类型(见表4-4-1)四、氧化锆式氧传感器的结构与工作原理高温下,部分氧分子发生电离,形成氧离子。这些氧离子可以渗过某些固体电解质(二氧化锆、氧化钍等)。当这些电解质两个表面之间的氧离子浓度不同时,浓度高处的氧离子就会向浓度低的一侧扩散,如果在固体电解质两个表面之间设置电极,就可以得到电动势。氧化锆式氧传感器就是根据这一原理制成的,其电解质材料为锆管(即二氧化锆),如图4-4-3所示,锆管内侧与氧离子浓度较高的大气相通,外侧与氧离子浓度较低的废气相通,锆管的内、外侧之间存在氧离子浓度差,因而会产生一定的电动势,该电动势即为传感器的输出信号。氧化锆式氧传感器的工作特性如图4-4-4a)所示,当供给发动机的可燃混合气较浓时,废气中氧离子含量较少,锆管内、外表面之间的氧离子浓度差较大,两个电极之间的电动势也较大,约为0.9V;反之,当可燃混合气较稀时,两个电极之间的电动势也较小,约为0.1V。在锆管外表面涂有一层金属铂,在其催化作用下,废气中的CO(一氧化碳)与氧离子发生反应变为CO2(二氧化碳),从而消耗了一部分氧离子,提高了锆管内、外侧之间的氧浓度差,使氧传感器的灵敏度大为提高。如图4-4-4a)所示,有催化剂铂时,电动势将按曲线1跃变;没有催化剂铂时,电动势将按曲线3连续变化。另外,氧化锆式氧传感器的温度须达到300℃以上才能正常工作,如图3-73b)所示,为此,有些传感器的内部设有加热器。加热器一般用陶瓷加热元件制成,加热温度设定为300℃,并直接由汽车电源供电。五、氧化钛式氧传感器的结构与工作原理二氧化钛属于N型半导体材料,其电阻值随氧离子浓度的变化而变化,因此,氧化钛式氧传感器相当于一个可变电阻,其电阻值与混合气浓度(过量空气系数)的关系如图4-4-6所示,混合气稀时,二氧化钛呈现低阻状态;混合气浓时,二氧化钛呈现高阻状态;在理论混合气附近(过量空气系数λ约为1),电阻值产生突变。氧化钛式氧传感器的工作电路如图4-4-7所示,ECU内部的稳压电路向氧传感器提供一个稳定的工作电压(一般为5V),分压电阻串接在传感器电路中,氧化钛作为可变电阻,其上的分压即可作为氧传感器的信号电压输入ECU。混合气稀时,二氧化钛阻值小,信号电压也小;混合气浓时,二氧化钛阻值高,信号电压也大。氧化钛式氧传感器的温度高于600℃才能正常工作,因此,该传感器的内部也设有加热器,并由汽车电源直接加热。六、氧传感器的加热控制电路七、喷油量“闭环调节”的条件八、三元催化器的故障监测功能监测原理如下:三元催化器在正常工作时,对废气中的残余氧气具有一定的“吞吐”作用。残余氧气较多时,三元催化器吸附一定的氧气;残余氧气较少时,三元催化器又释放一定的氧气,因此,三元催化器前端和后端残余氧气浓度的变化存在着一定的差别,前端浓度随着“闭环调节”的作用变化较快(10s内约变化8次以上),后端浓度则变化较慢,因此,ECU只要对比主、副氧传感器的信号,就可以判断三元催化器的工作状态:当两个氧传感器的信号差别较大时,说明三元催化器工作正常;而当两个氧传感器的信号差别较小时,则说明三元催化器已经失效。当ECU判定三元催化器失效时,会储存相应的故障代码,并点亮仪表板上的发动机故障报警灯。学习拓展任务实施三、操作步骤2、分析故障并写出检测方案3、检测(2)检查加热器电源电压。(4)检查EFINO.2熔断丝。4、检测结果并分析(2)线路的检测任务测评
