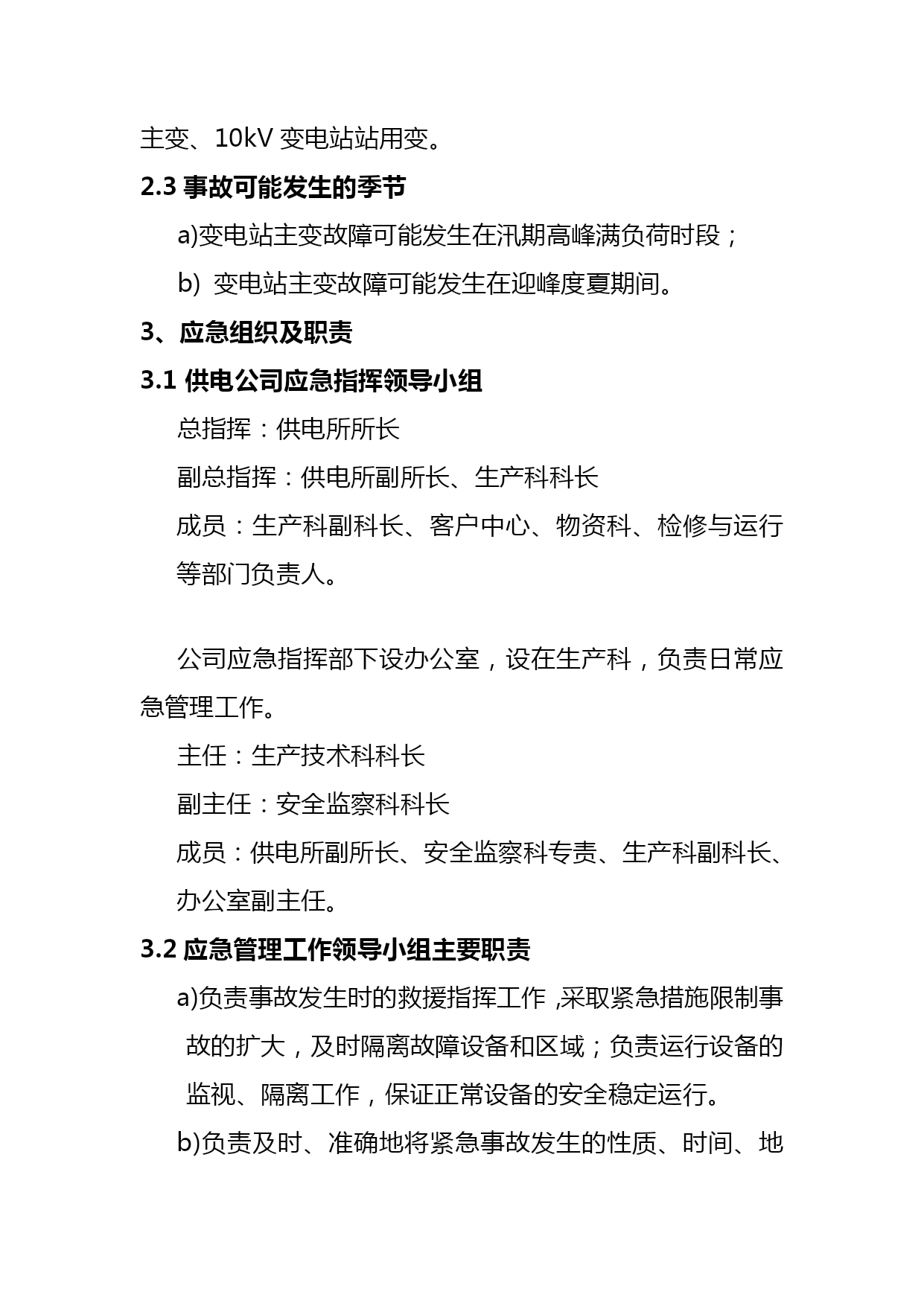

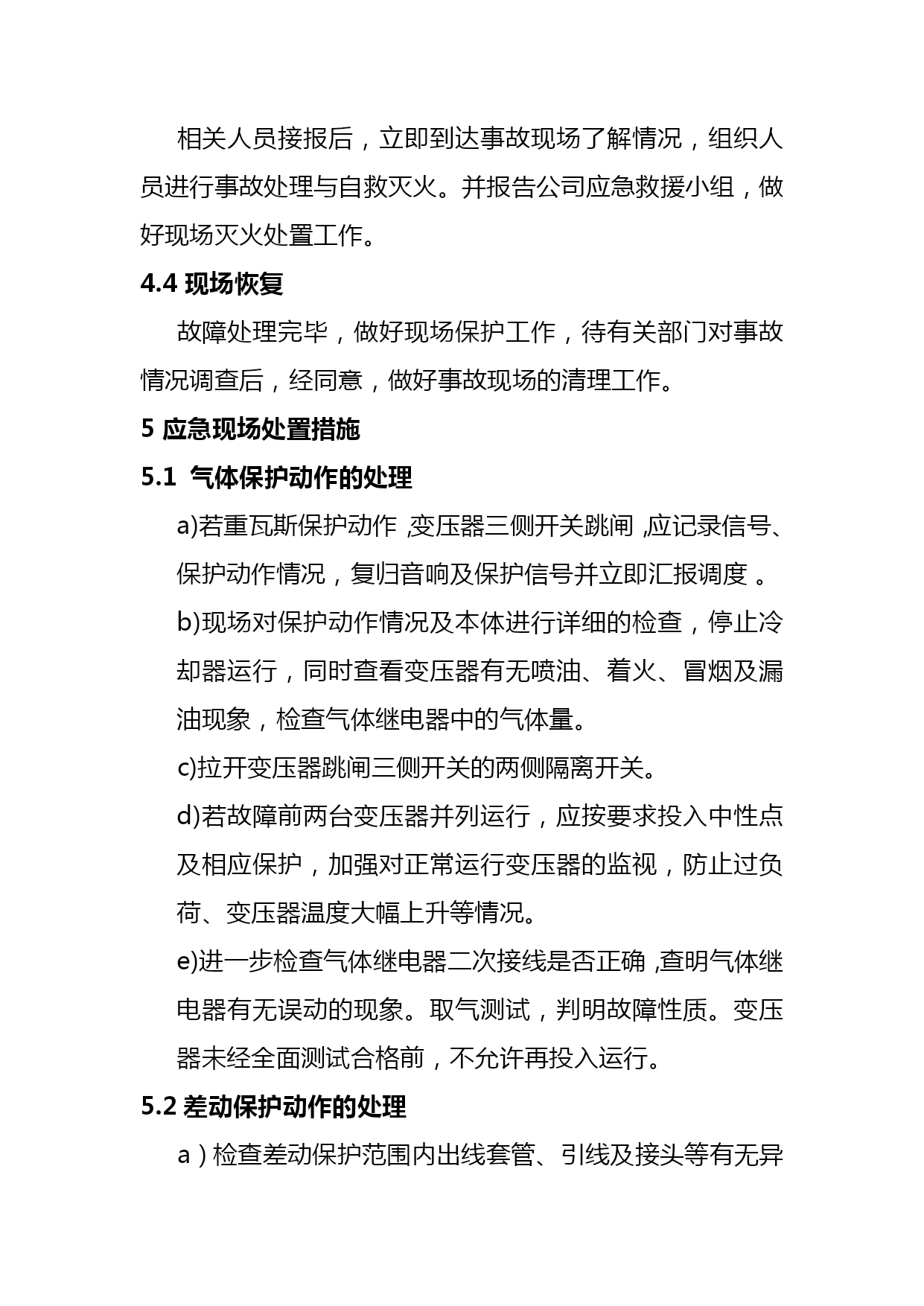

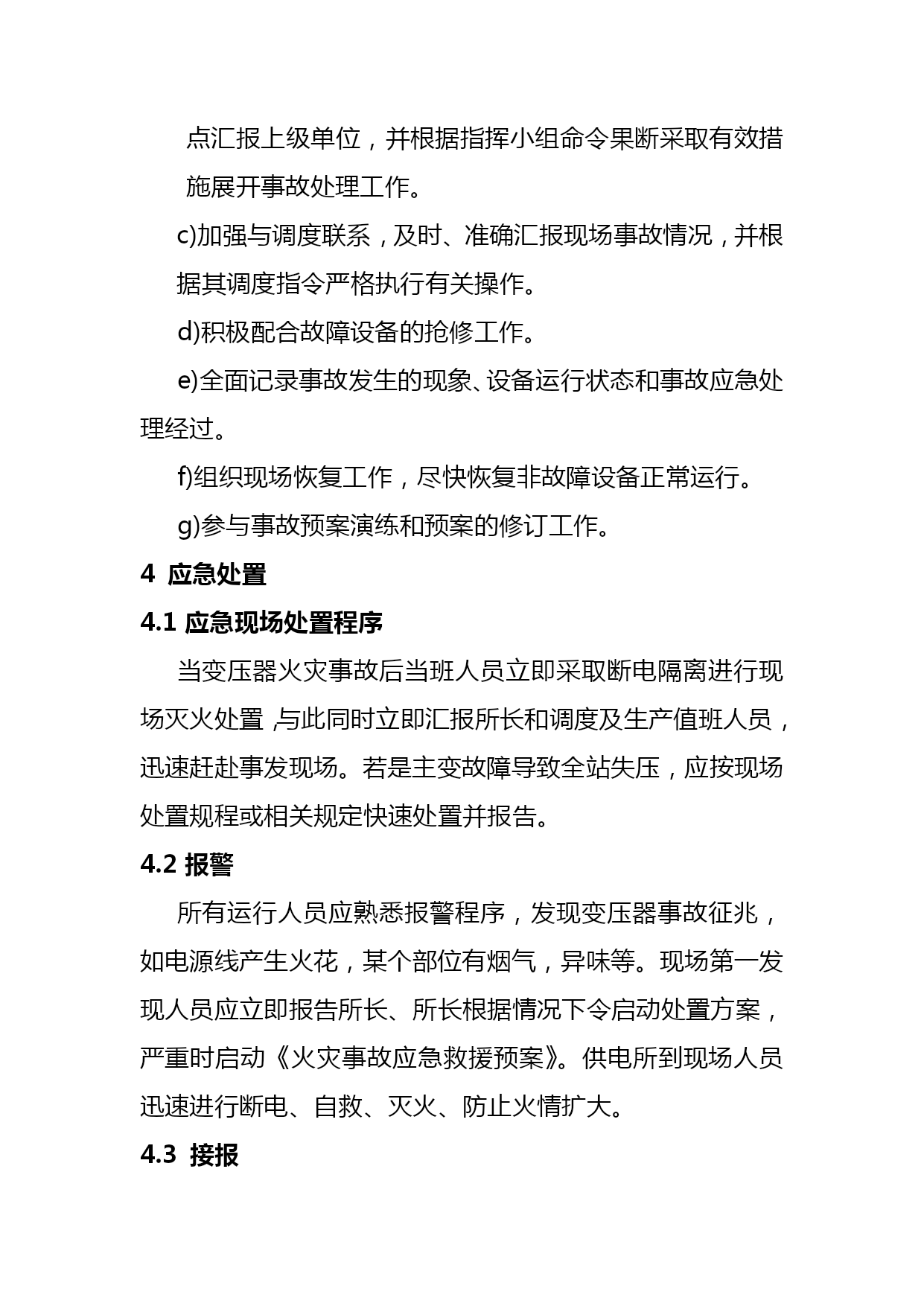

变电站主变故障处置方案名师资料合集（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）变电站主变故障处置方案1总则1.1编制的目的变电站主变发生故障时，最大限度地减少可能发生的后果，保证设备安全，使事件得到快速有效地处置。1.2编制依据依据《中华人民共和国消防法》等有关法律、法规和桂东电力《安全生产工作规定》、《电力企业现场处置方案编制导则》、《火灾事故应急救援预案》制定本方案。1.3适用范围本处置方案适用于桂东电力供电公司所辖变电站主变故障现场应急处置工作。2事件特征2.1变压器故障跳闸现象a）警铃、喇叭响，变压器各侧断路器位置红灯灭、绿灯亮，相应电流以及有、无功功率表指示为0。b）后台监控系统“差动保护动作”、“瓦斯保护动作”、“冷控电源消失”保护信号发生弹窗，变压器保护屏对应保护信号灯亮，微机保护显示详细动作报告。2.2可能发生变压器火灾地点或装置的名称220kV变电站主变、110kV变电站主变、35kV变电站主变、10kV变电站站用变。2.3事故可能发生的季节a)变电站主变故障可能发生在汛期高峰满负荷时段；b)变电站主变故障可能发生在迎峰度夏期间。3、应急组织及职责3.1供电公司应急指挥领导小组总指挥：供电所所长副总指挥：供电所副所长、生产科科长成员：生产科副科长、客户中心、物资科、检修与运行等部门负责人。公司应急指挥部下设办公室，设在生产科，负责日常应急管理工作。主任：生产技术科科长副主任：安全监察科科长成员：供电所副所长、安全监察科专责、生产科副科长、办公室副主任。3.2应急管理工作领导小组主要职责a)负责事故发生时的救援指挥工作，采取紧急措施限制事故的扩大，及时隔离故障设备和区域；负责运行设备的监视、隔离工作，保证正常设备的安全稳定运行。b)负责及时、准确地将紧急事故发生的性质、时间、地点汇报上级单位，并根据指挥小组命令果断采取有效措施展开事故处理工作。c)加强与调度联系，及时、准确汇报现场事故情况，并根据其调度指令严格执行有关操作。d)积极配合故障设备的抢修工作。e)全面记录事故发生的现象、设备运行状态和事故应急处理经过。f)组织现场恢复工作，尽快恢复非故障设备正常运行。g)参与事故预案演练和预案的修订工作。4应急处置4.1应急现场处置程序当变压器火灾事故后当班人员立即采取断电隔离进行现场灭火处置，与此同时立即汇报所长和调度及生产值班人员，迅速赶赴事发现场。若是主变故障导致全站失压，应按现场处置规程或相关规定快速处置并报告。4.2报警所有运行人员应熟悉报警程序，发现变压器事故征兆，如电源线产生火花，某个部位有烟气，异味等。现场第一发现人员应立即报告所长、所长根据情况下令启动处置方案，严重时启动《火灾事故应急救援预案》。供电所到现场人员迅速进行断电、自救、灭火、防止火情扩大。4.3接报相关人员接报后，立即到达事故现场了解情况，组织人员进行事故处理与自救灭火。并报告公司应急救援小组，做好现场灭火处置工作。4.4现场恢复故障处理完毕，做好现场保护工作，待有关部门对事故情况调查后，经同意，做好事故现场的清理工作。5应急现场处置措施5.1气体保护动作的处理a)若重瓦斯保护动作，变压器三侧开关跳闸，应记录信号、保护动作情况，复归音响及保护信号并立即汇报调度。b)现场对保护动作情况及本体进行详细的检查，停止冷却器运行，同时查看变压器有无喷油、着火、冒烟及漏油现象，检查气体继电器中的气体量。c)拉开变压器跳闸三侧开关的两侧隔离开关。d)若故障前两台变压器并列运行，应按要求投入中性点及相应保护，加强对正常运行变压器的监视，防止过负荷、变压器温度大幅上升等情况。e)进一步检查气体继电器二次接线是否正确，查明气体继电器有无误动的现象。取气测试，判明故障性质。变压器未经全面测试合格前，不允许再投入运行。5.2差动保护动作的处理a）检查差动保护范围内出线套管、引线及接头等有无异常。b）检查直流系统有无接地现象。c）经上述检查后若无异常，应对差动保护回路进行全面检查，排除保护误动的可能。d)若检查为变压器或出线套管、引线上的故障，应停电检修；若经检查为保护或二次回路误动，应对回路进行检查，处理完毕后，经测试合格再送电。5.3变压器着火处理a）查看火灾情况，若已危及主变压器的安全运行时，应立即按主变停电操作步骤断开主变三侧开关，将主变与电源完全隔离，停运冷却装置，并及时将火情汇报值班调度员和所领导。b）灭火前必须先停主变三侧开关，再使用干粉灭火器及沙子扑灭或控制住火势，防止火情蔓延，危及其它设备。c）变压器油箱上部着火时，则应立即打开变压器下部的事故放油阀放油，使油面低于着火处。如果油从下部流出起火
