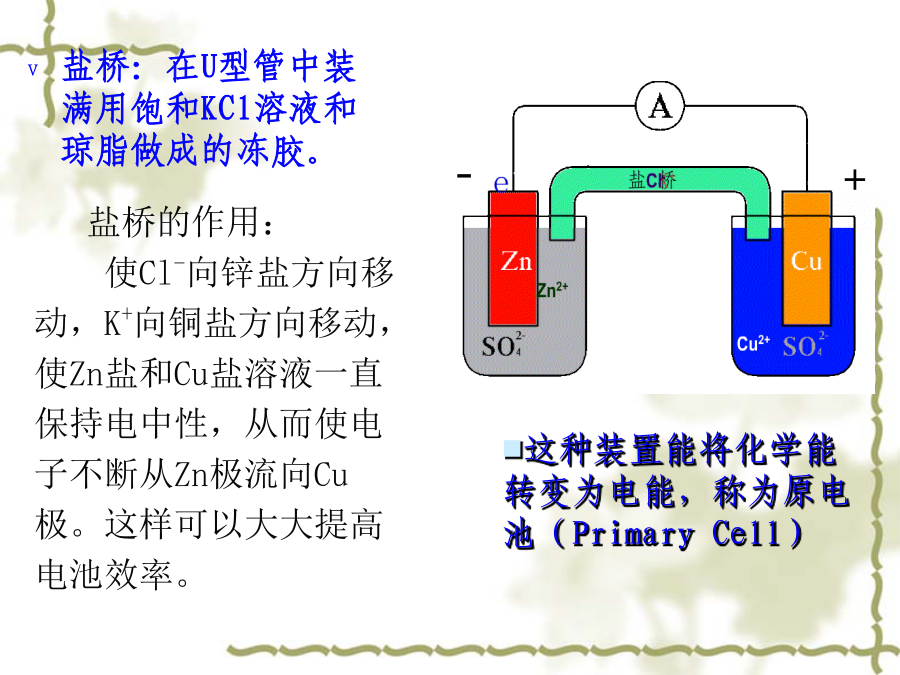

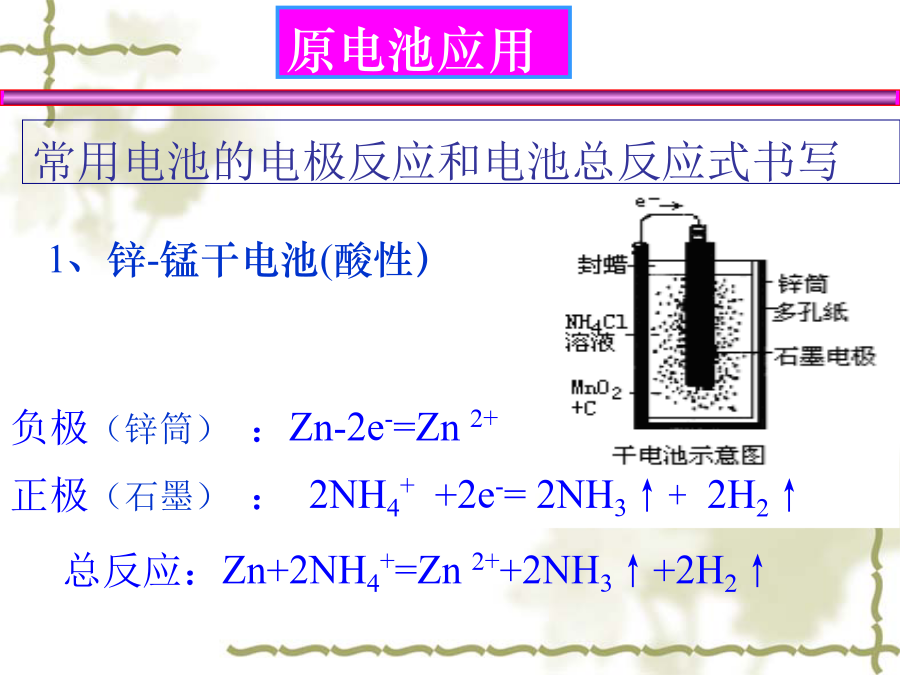

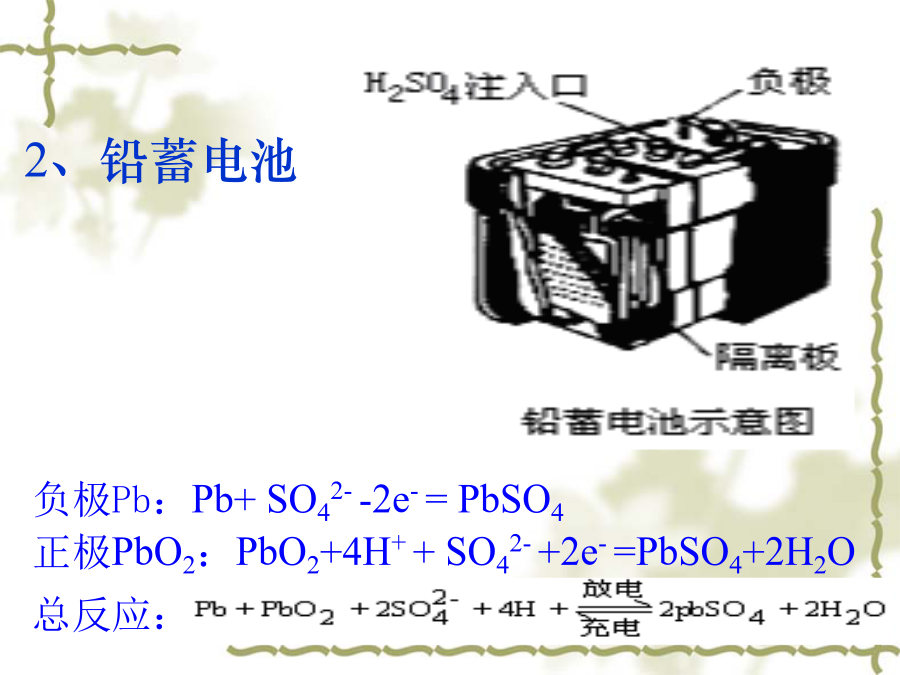

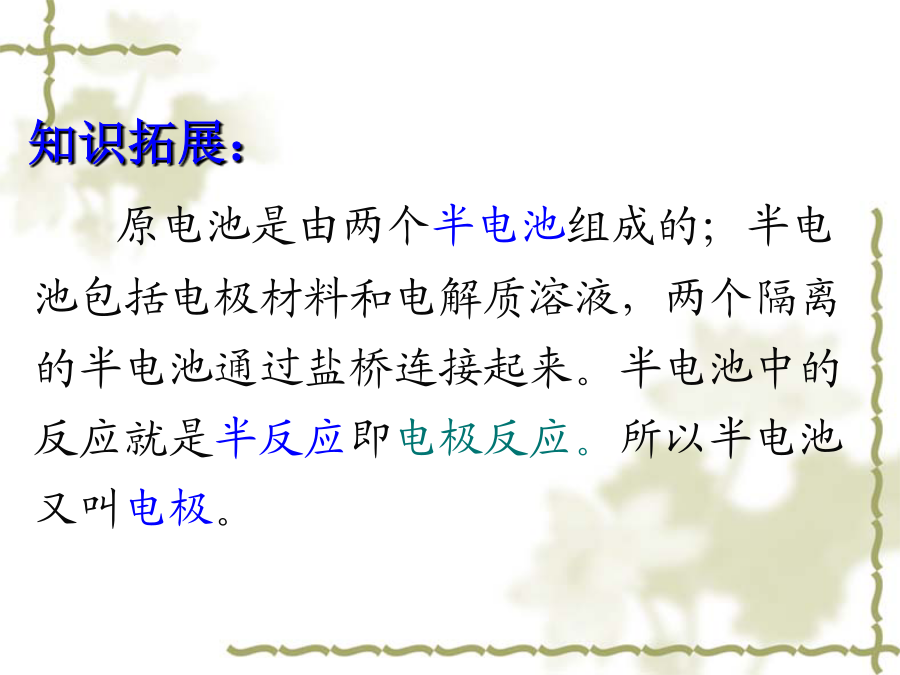

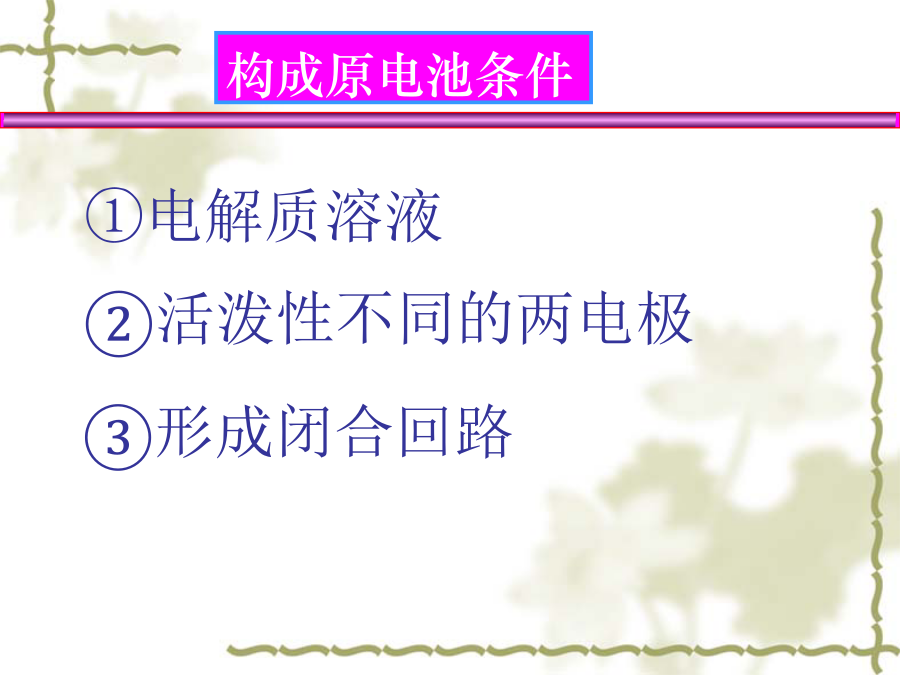

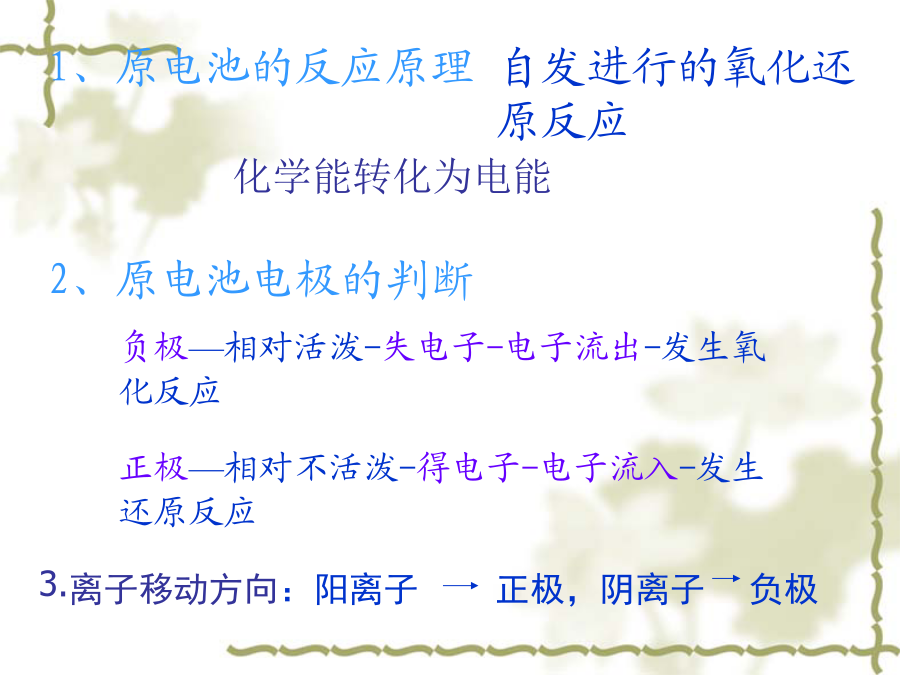

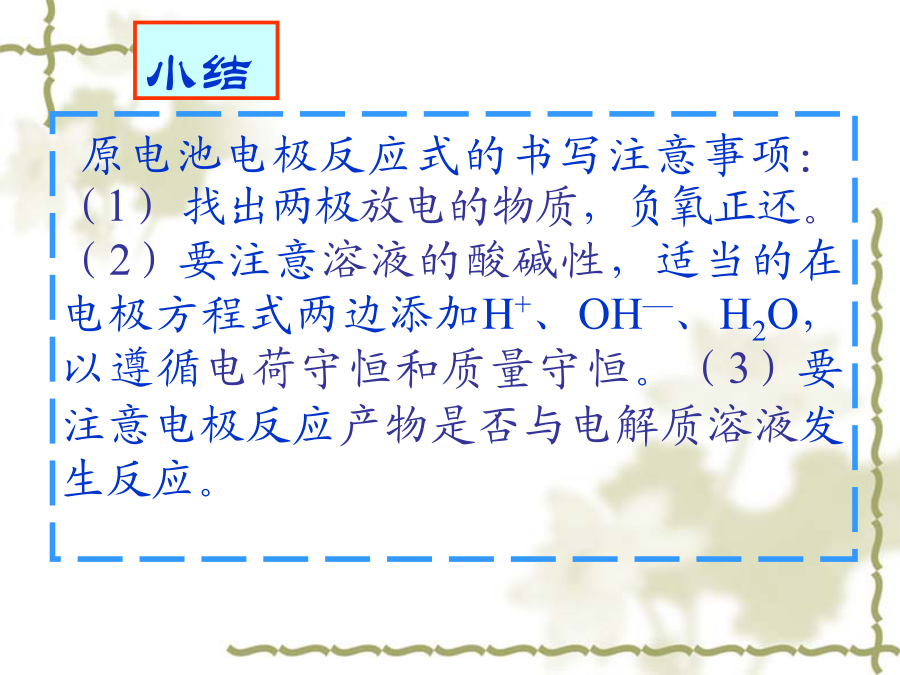

问题1:下列装置中灵敏电流计上是否有电流通过?下列装置是否为原电池?构成原电池条件问题2：有电流说明有电能产生,电能是怎样转化来的?知识拓展：盐桥：在U型管中装满用饱和KCl溶液和琼脂做成的冻胶。原电池电极反应式的书写注意事项：（1）找出两极放电的物质，负氧正还。（2）要注意溶液的酸碱性，适当的在电极方程式两边添加H+、OH—、H2O，以遵循电荷守恒和质量守恒。（3）要注意电极反应产物是否与电解质溶液发生反应。原电池应用2、铅蓄电池钮扣电池：不锈钢制成一个由正极壳和负极盖组成的小圆盒，盒内靠正极一端填充由Ag2O和少量石墨组成的正极活性材料，负极盖一端填充锌汞合金作负极活性材料，电解质溶液为浓KOH溶液，已知电池内Zn的氧化产物为ZnO，电极:Pt制作的惰性电极5、海水电池（电解质溶液为海水）1、钢铁表面形成的微小原电池示意图钢铁的析氢腐蚀示意图钢铁腐蚀的防护：2.金属表面覆盖保护层牺牲阳极的阴极保护法示意图练习：下列装置中的纯锌棒都浸在相同浓度的稀硫酸中，锌棒腐蚀速度从快到慢的顺序是A③④②①B②③①④C④②①③D③②①④在同一电解质溶液中，金属腐蚀的快慢规律如下：电解原理引起的腐蚀＞原电池原理引起的腐蚀＞化学腐蚀＞有防腐措施的腐蚀防腐措施由好到坏的顺序如下：外接电源的阴极保护法＞牺牲阳极的阴极保护法＞有一般防腐条件的腐蚀＞无防腐条件的腐蚀例1：航天技术上使用的氢氧燃料电池具有高能、轻便、无污染的优点。氢氧燃料电池有酸式和碱式两种，它们放电时的总反应都可以表示为2H2+O2=2H2O，酸式电池中电解质是酸，其负极反应可表示为____________，则其正极反应式为_______________。碱式电池的电解质是碱，其正极反应式为__________________，则其负极反应可表示为_________________________。例2：氢气是燃料电池最简单的燃料，虽然使用方便，却受到价格和来源的限制。常用的燃料往往是某些碳氢化合物，如：甲烷、汽油等。请写出图中甲烷燃料电池中a极的电极反应式：，此时电池内总的反应式。例3：有人设计出利用CH4和O2的反应，用铂电极在KOH溶液中构成原电池。电池的总反应类似于CH4在O2中燃烧，则下列说法正确的是（）①每消耗1molCH4可以向外电路提供8mole-②负极上CH4失去电子，电极反应式：CH4+10OH-－8e-=CO32-+7H2O③负极上是O2获得电子，电极反应式为：O2+2H2O+4e-=4OH-④电池放电后，溶液PH不断升高A.①②B.①③C.①④D.③④例4：已知下列原电池的总反应式，Cu+2FeCl3==CuCl2+2FeCl2，请写出电极反应式负极：________________正极：_______________例5：将上题中的反应设计成原电池。画出装置图并注明电极材料及电解质溶液。例6：蓄电池在放电时起原电池的作用，在充电时起电解池的作用。下面是爱迪生蓄电池分别在充电和放电时发生的反应：下列有关爱迪生蓄电池的推断错误的是()A．放电时，Fe是负极，NiO2是正极B．蓄电池的电极可以浸入某中酸性电解质溶液中C．充电时，阴极上的电极反应为：D．放电时，电解质溶液中的阴离子向正极方向移动例7、(99理综)熔融盐燃料电池具有高的发电效率,因而受到重视.可用Li2CO3和Na2CO3的熔融盐混合物用电解质,CO为阳极燃气,空气与CO2的混合气为阴极助燃气,制得在6500℃下工作的燃料电池,完成有关的电池反应式:负极反应式:,正极反应式:O2+2CO2+4e=2CO32-总电池反应式:.
