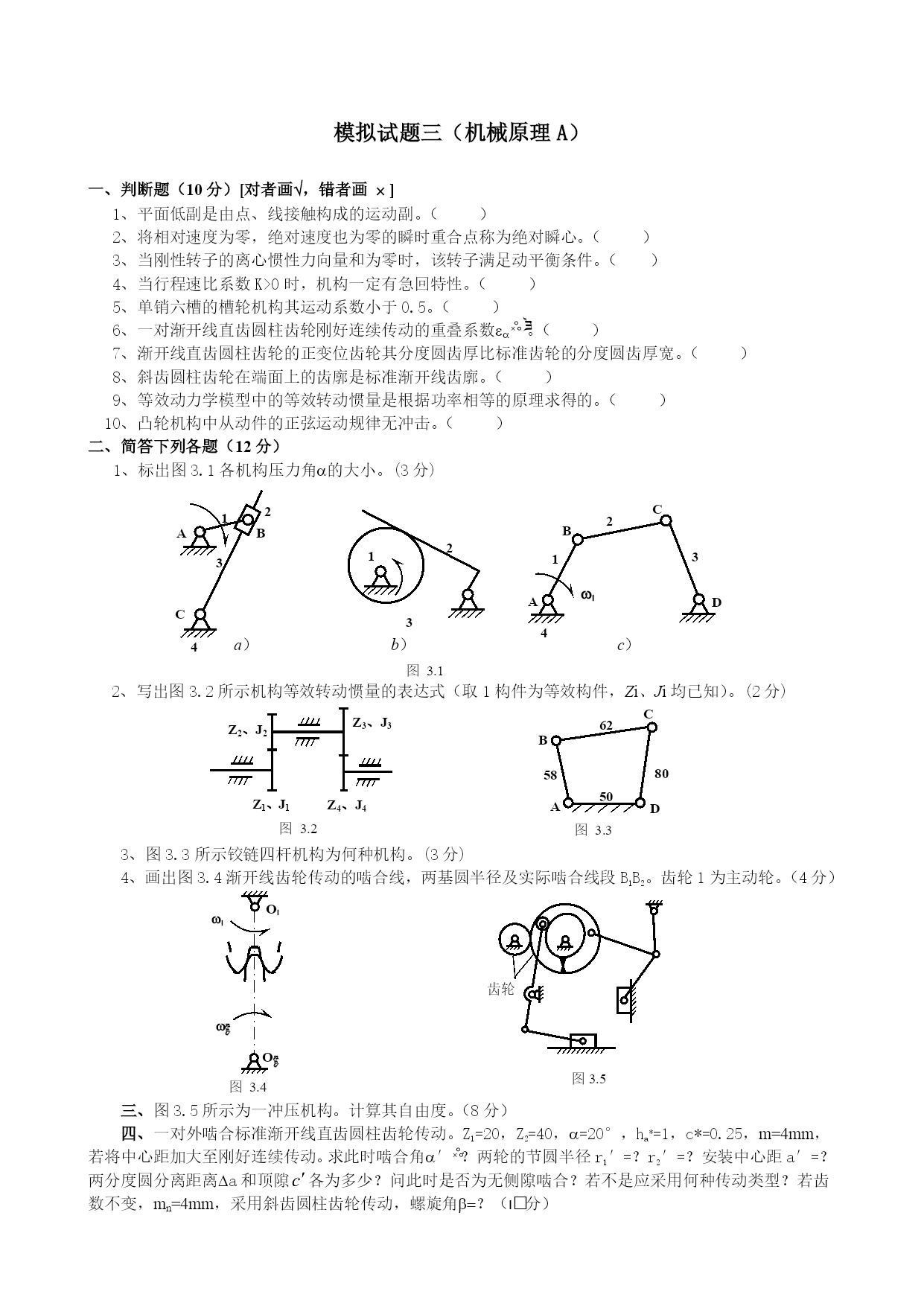

模拟试题三(机械原理A)一、判断题(10分)[对者画,错者画]1、平面低副是由点、线接触构成的运动副。()2、将相对速度为零,绝对速度也为零的瞬时重合点称为绝对瞬心。()3、当刚性转子的离心惯性力向量和为零时,该转子满足动平衡条件。()4、当行程速比系数K>0时,机构一定有急回特性。()5、单销六槽的槽轮机构其运动系数小于0.5。()6、一对渐开线直齿圆柱齿轮刚好连续传动的重叠系数。()7、渐开线直齿圆柱齿轮的正变位齿轮其分度圆齿厚比标准齿轮的分度圆齿厚宽。()8、斜齿圆柱齿轮在端面上的齿廓是标准渐开线齿廓。()9、等效动力学模型中的等效转动惯量是根据功率相等的原理求得的。()10、凸轮机构中从动件的正弦运动规律无冲击。()二、简答下列各题(12分)1、标出图3.1各机构压力角的大小。(3分)图3.12132413BACD2413BACa)b)c)62D5880BAC50图3.32、写出图3.2所示机构等效转动惯量的表达式(取1构件为等效构件,Zi、Ji均已知)。(2分)Z2、J2Z1、J1Z3、J3Z4、J4图3.23、图3.3所示铰链四杆机构为何种机构。(3分)4、画出图3.4渐开线齿轮传动的啮合线,两基圆半径及实际啮合线段B1B2。齿轮1为主动轮。(4分)O图3.4O齿轮图3.5三、2413BP12、P13AC图3.5所示为一冲压机构。计算其自由度。(8分)四、一对外啮合标准渐开线直齿圆柱齿轮传动。Z1=20,Z2=40,=20°,ha*=1,c*=0.25,m=4mm,若将中心距加大至刚好连续传动。求此时啮合角′?两轮的节圆半径r1′=?r2′=?安装中心距a′=?两分度圆分离距离a和顶隙各为多少?问此时是否为无侧隙啮合?若不是应采用何种传动类型?若齿数不变,mn=4mm,采用斜齿圆柱齿轮传动,螺旋角?(分)(注:)五、已知:图3.6所示轮系中,Z1=30,Z2=20,Z3=10,Z4=60,Z5=Z6=20,Z7=1,Z8=36,n1=200r/min,方向如图示。求:齿轮8的转速n8=?方向?(10分)n11756432图3.6图3.8600图3.78六、机器主轴在稳定运动循环中,主轴的等效阻力矩曲线如图3.7所示,等效驱动力矩为常数。主轴的平均转速为=900r/min,要求不均匀系数≤0.04。求:装在主轴上的飞轮转动惯量?主轴的(10分)七、已知图3.8所示的凸轮机构。在图上标出:1)图示位置的位移s和压力角;2)当从动件的位移s=15mm时,凸轮的转角;3)若将从动件导路偏置放置,其导路应偏在转轴的哪一侧有利于机构传力?为什么?(10分)图3.9M1Q2143ABCB145oA图3.11C3ADBV112E图3.10八、如图3.9所示机构。已知机构位置和各部分尺寸,接触面的摩擦系数为f,A、B、C处的虚线圆为摩擦圆。M1为驱动力矩,Q为阻力。画出图示位置各构件的受力图。要求写出各构件的力平衡方程式。(10分)九、已知:图3.10所示机构的位置、尺寸已知,为常数。试用矢量方程图解法求E点的速度和加速度(要求列出矢量方程,画出速度和加速度矢量图。比例尺任选。)(10分)十、设计一铰链四杆机构。已知:机构的行程速比系数K=1.4,连杆长lBC=70mm,曲柄lAB=28mm,当摇杆处在左极限位置时,对应曲柄的AB1位置与机架夹角为,曲柄逆时针转动。机构位置如图3.11所示。试用图解法确定摇杆lCD=?机架lAD=?(图中比例=0.001m/mm)(10分)模拟试题三(机械原理A)答案2413BAC213Fv2413BACDFv一、1.×;2.√;3.×;4.×;5.√;6.√;7.√;8.√;9.×;10.√。二、1、F,v图3.1a)题图3.1b)题图3.1c)题2、O2B2rb2rb1O1B112啮合线基圆图3.4题3、双摇杆机构4、如图3.4题所示,其中B1B2为实际啮合线。三、n=9,Pl=12,Ph=2,F=1四、a1=31.32°,a2=26.50°,′=23.29°,r1′=40.92mm,r2′=81.84mm,a′=122.76mm,Δa=2.
