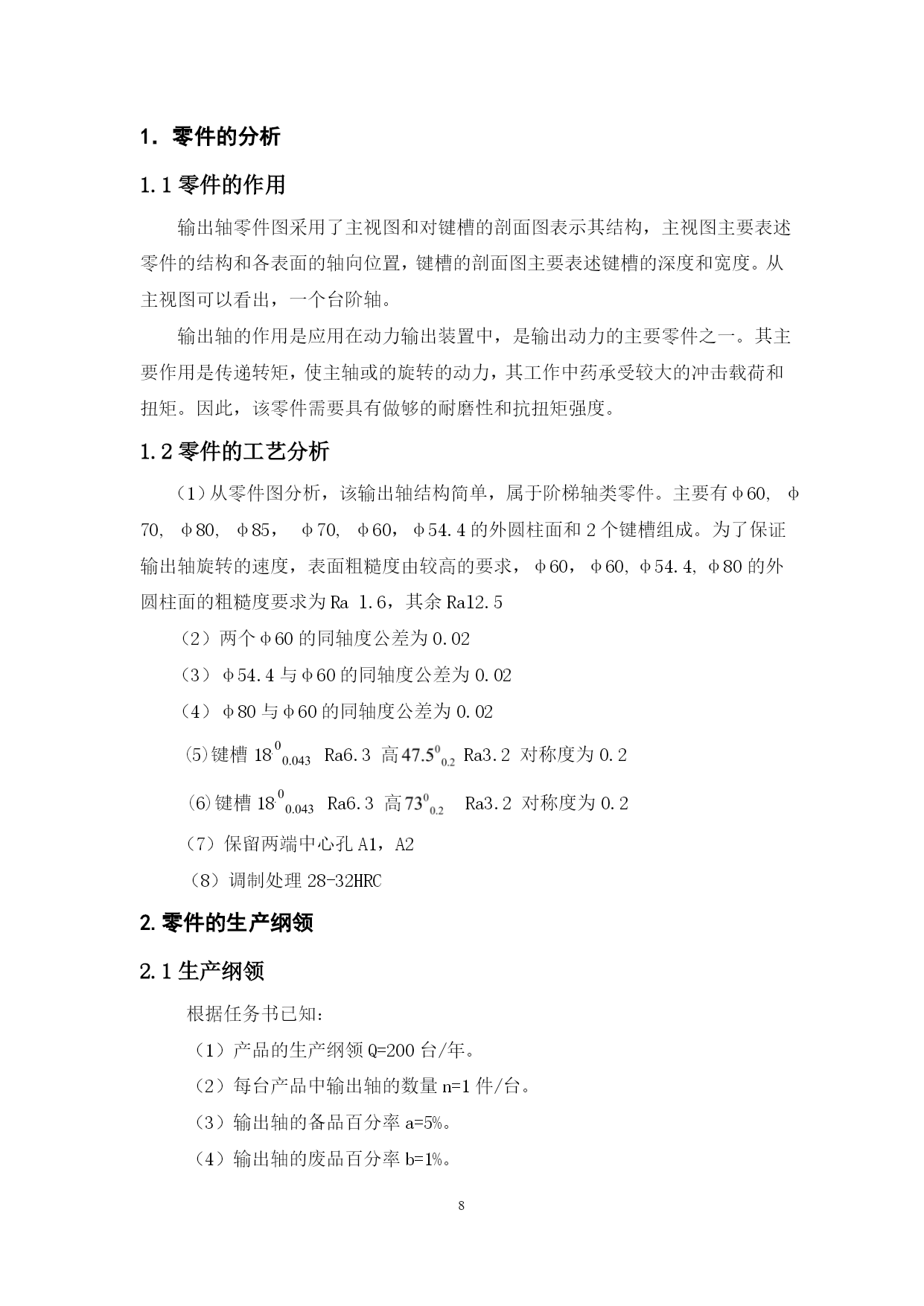

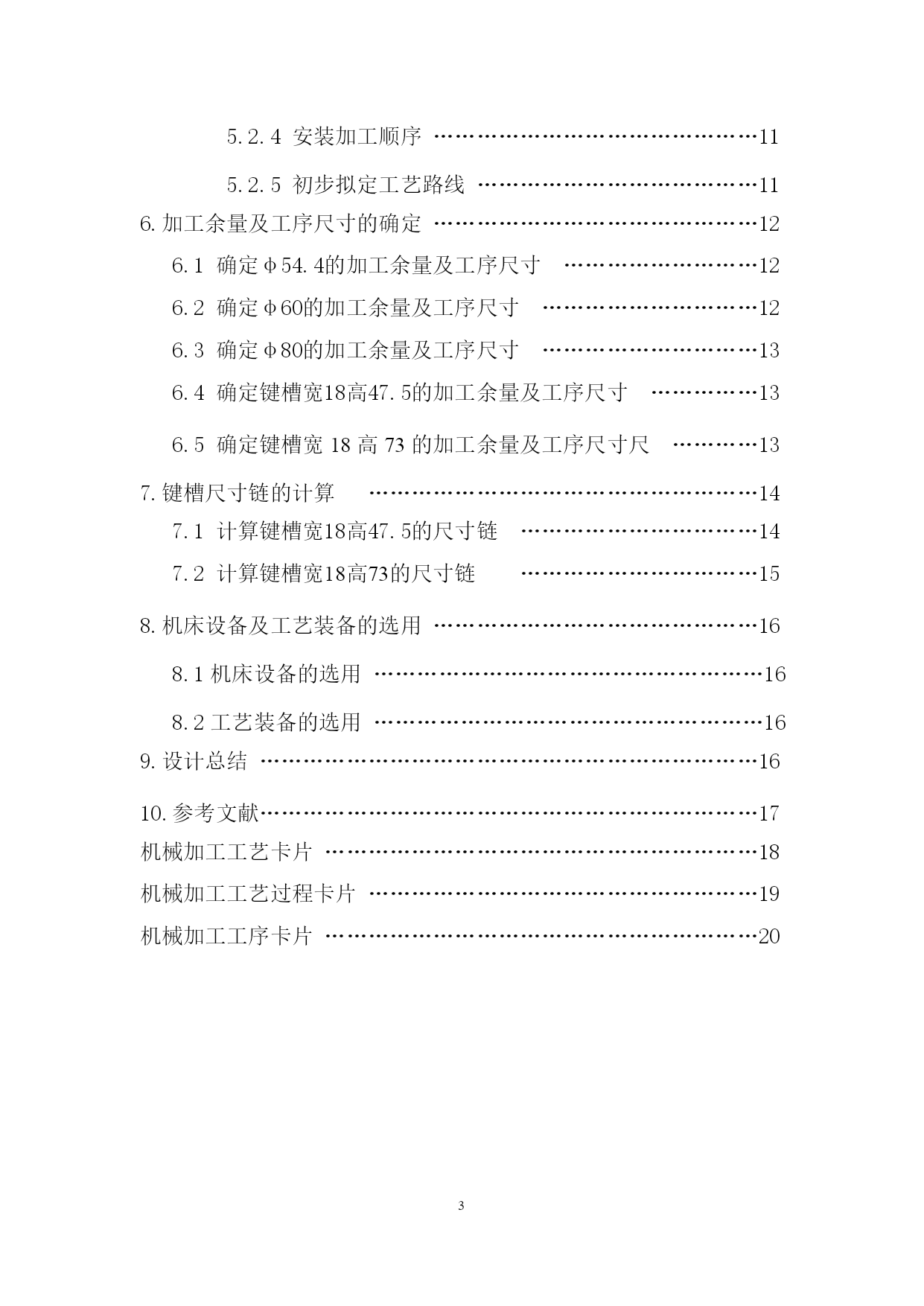

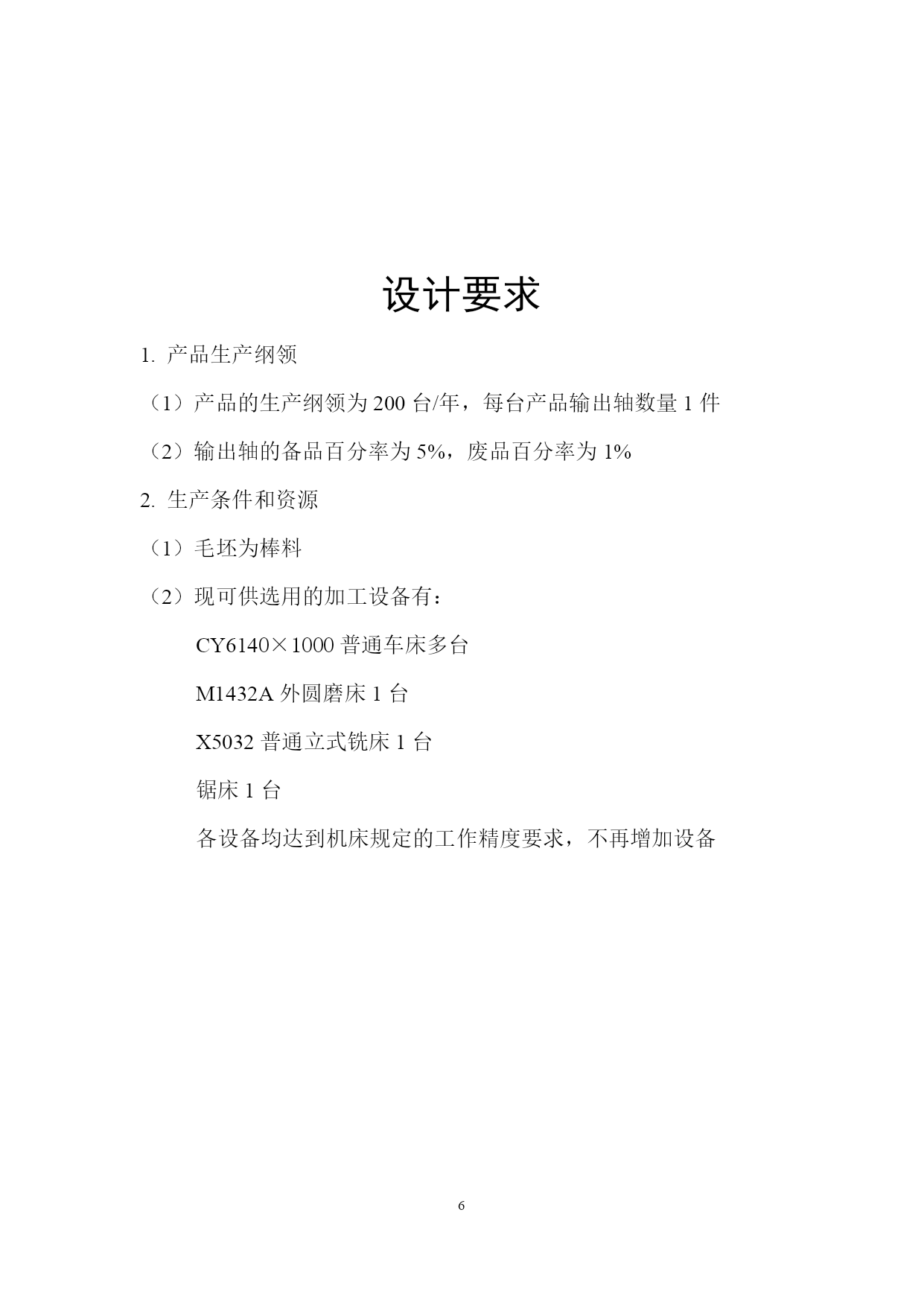

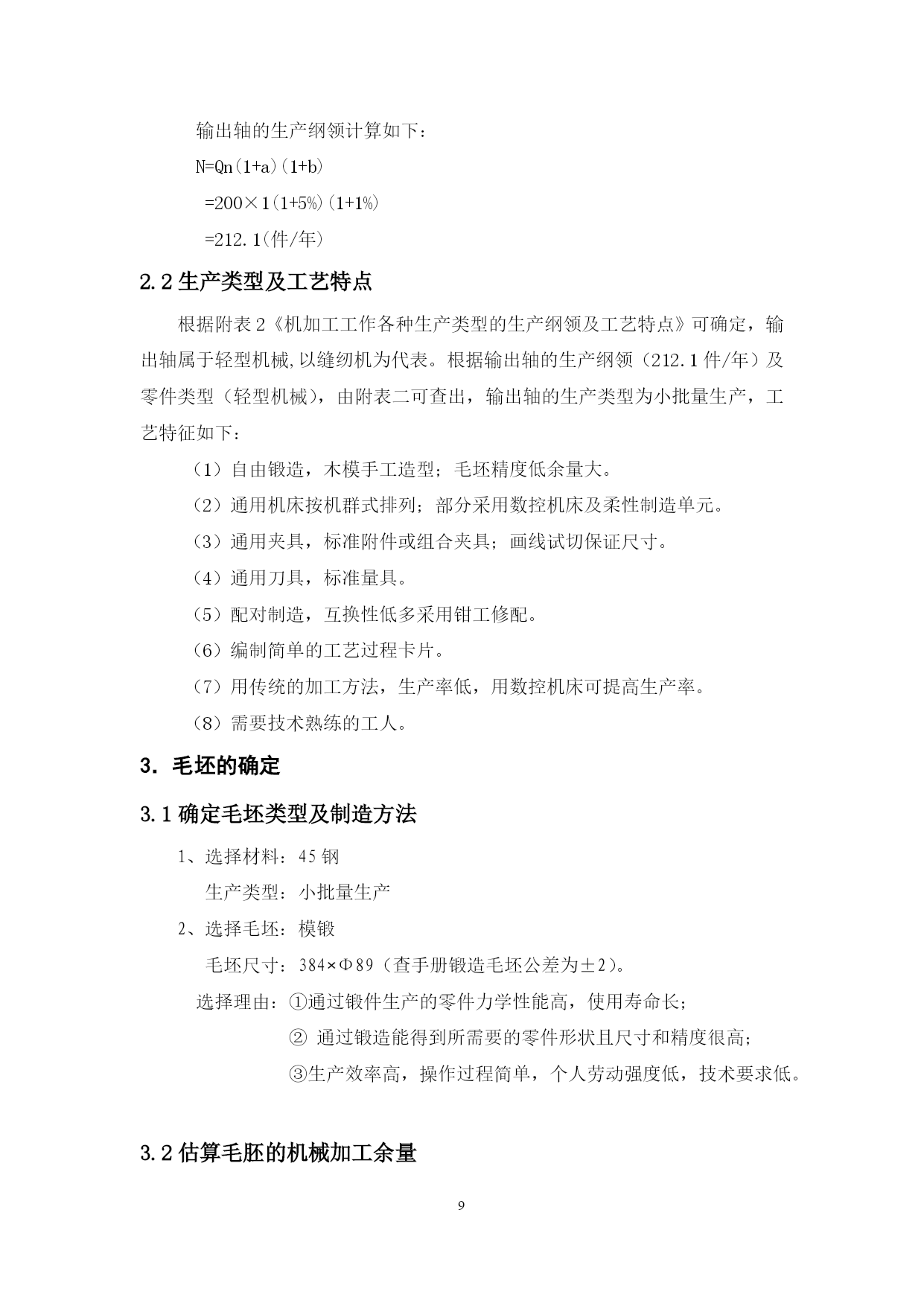

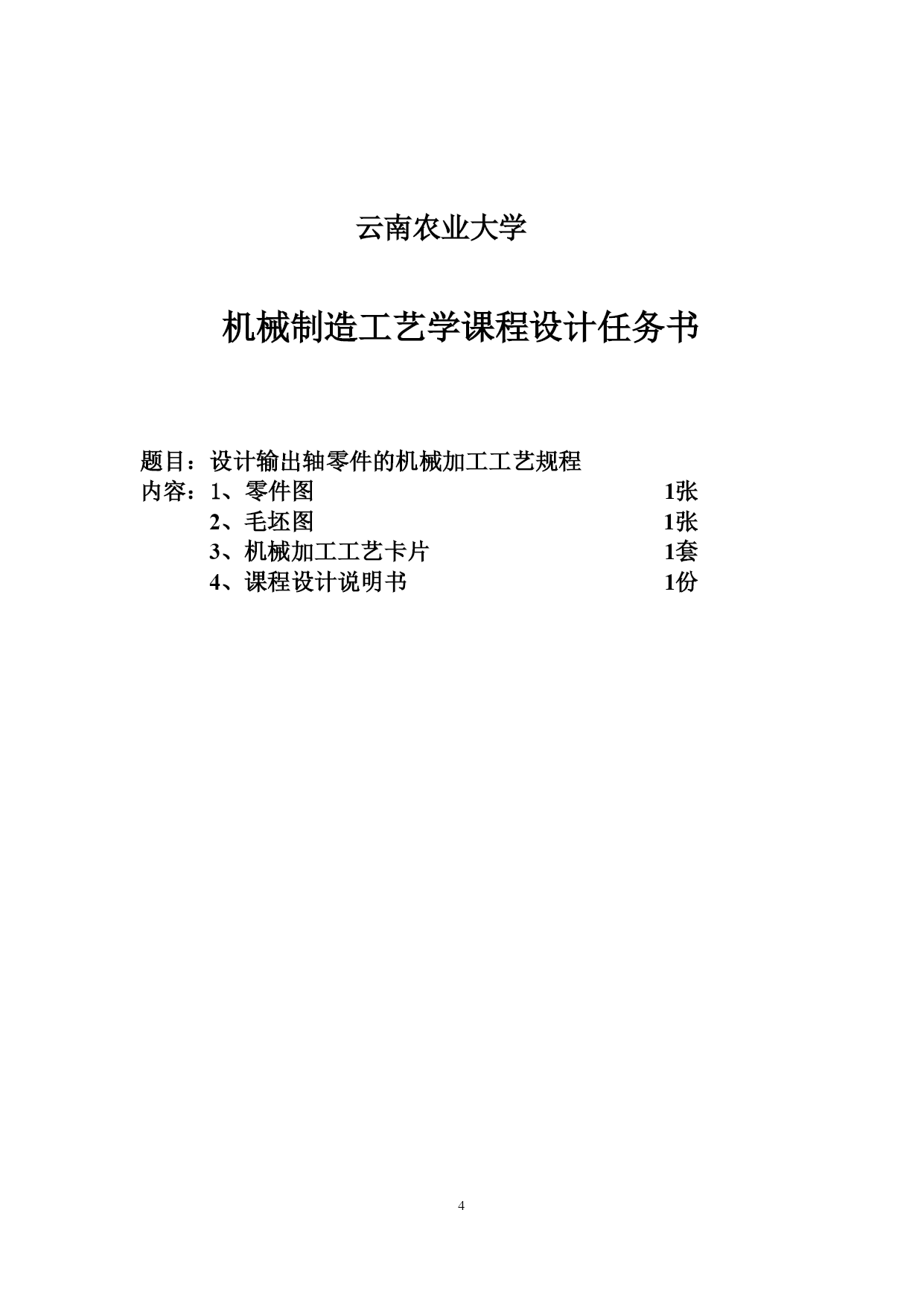

PAGE\*MERGEFORMAT29机械制造工艺学课程设计设计题目：设计输出轴零件的机械加工工艺规程班级：09机制学号：20091287姓名：指导教师：张永华云南农业大学2012年12月29日目录课程设计任务书………………………………………………………4输出轴零件图…………………………………………………………5设计要求………………………………………………………………6课程设计说明书………………………………………………………71.零件的分析……………………………………………………………81.1零件的作用……………………………………………………81.2零件的工艺性分析……………………………………………82.零件的生产类型………………………………………………………82.1生产纲领………………………………………………………82.2生产类型及工艺特征…………………………………………93.毛坯的确定…………………………………………………………93.1确定毛坯类型及制造方法…………………………………93.2估算毛坯的机械加工余量…………………………………93.3绘制毛坯简图………………………………………………104.定位基准选择………………………………………………………104.1选择精基准…………………………………………………104.2选择粗基准…………………………………………………105.拟定机械加工工艺路线……………………………………………105.1选择加工方法………………………………………………105.2拟定机械加工工艺路线……………………………………115.2.1划分加工阶段……………………………………115.2.2热处理工序的安排…………………………………115.2.3组合工序…………………………………………115.2.4安装加工顺序………………………………………115.2.5初步拟定工艺路线…………………………………116.加工余量及工序尺寸的确定………………………………………126.1确定φ54.4的加工余量及工序尺寸………………………126.2确定φ60的加工余量及工序尺寸…………………………126.3确定φ80的加工余量及工序尺寸…………………………136.4确定键槽宽18高47.5的加工余量及工序尺寸……………136.5确定键槽宽18高73的加工余量及工序尺寸尺…………137.键槽尺寸链的计算………………………………………………147.1计算键槽宽18高47.5的尺寸链……………………………147.2计算键槽宽18高73的尺寸链……………………………158.机床设备及工艺装备的选用………………………………………168.1机床设备的选用………………………………………………168.2工艺装备的选用………………………………………………169.设计总结……………………………………………………………1610.参考文献……………………………………………………………17机械加工工艺卡片……………………………………………………18机械加工工艺过程卡片………………………………………………19机械加工工序卡片……………………………………………………20云南农业大学机械制造工艺学课程设计任务书题目：设计输出轴零件的机械加工工艺规程内容：1、零件图1张2、毛坯图1张3、机械加工工艺卡片1套4、课程设计说明书1份输出轴的零件图图1设计要求1.产品生产纲领（1）产品的生产纲领为200台/年，每台产品输出轴数量1件（2）输出轴的备品百分率为5%，废品百分率为1%2.生产条件和资源（1）毛坯为棒料（2）现可供选用的加工设备有：CY6140×1000普通车床多台M1432A外圆磨床1台X5032普通立式铣床1台锯床1台各设备均达到机床规定的工作精度要求，不再增加设备机械制造工艺学课程设计设计题目：设计输出轴零件的机械加工工艺规程班级：09机制学号：20091287姓名：指导教师：张永华云南农业大学2012年12月29日1．零件的分析1.1零件的作用输出轴零件图采用了主视图和对键槽的剖面图表示其结构，主视图主要表述零件的结构和各表面的轴向位置，键槽的剖面图主要表述键槽的深度和宽度。从主视图可以看出，一个台阶轴。输出轴的作用是应用在动力输出装置中，是输出动力的主要零件之一。其主要作用是传递转矩，使主轴或的旋转的动力，其工作中药承受较大的冲击载荷和扭矩。因此，该零件需要具有做够的耐磨性和抗扭矩强
