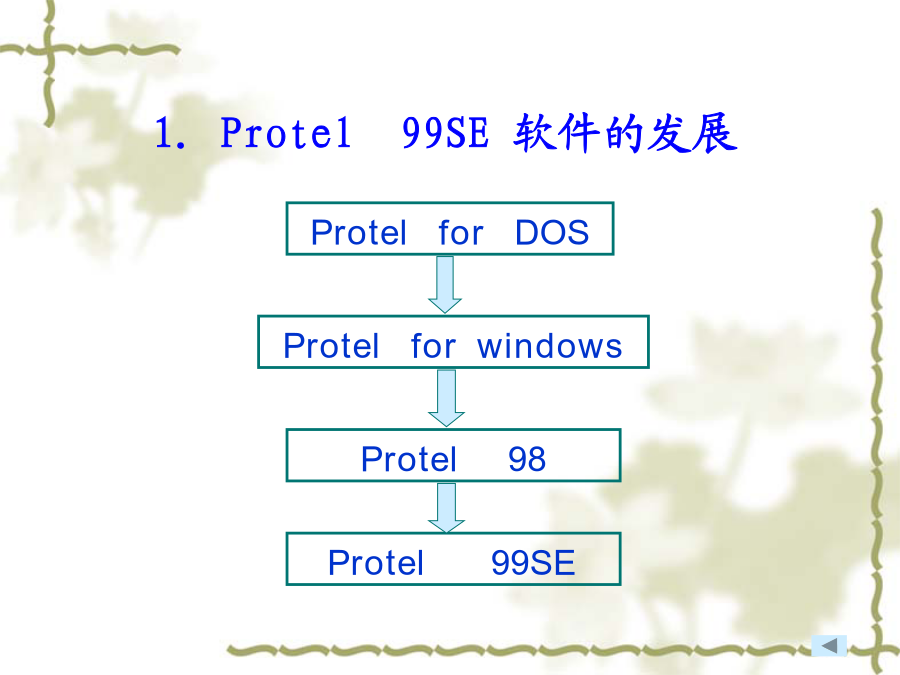

课程性质：应用性及实用性很强的一门课。Protel99SE是电子行业常用的用于PCB设计的EDA软件。课程目的：通过设计原理图及印制电路板图掌握Protel99SE的操作方法，培养大家的动手能力，增强基本技能。CAD：计算机辅助设计是以人来操作，同时借助计算机完成设计任务的模式。一、Protel99SE软件介绍二、编辑电路原理图元器件三、编辑PCB元器件封装四、设计电路原理图五、生成电路原理图报表文件六、设计印制电路板(PCB)一、Protel99SE软件介绍1.Protel99SE软件的发展2.Protel99SE组成部分及特点A.组成部分:原理图设计系统：该部分可以完成电路原理图设计、电路原理图元件设计和各种电路原理图报表等，同时提供了超过6万种元件，方便设计者使用。印制电路板设计系统：该部分可以完成印制板的设计、元件封装的设计及产生电路板的各种报表等，为设计者提供了一条快捷的设计印制板的途径。电路仿真系统：Protel99SE提供了功能强大的数/模器件混合信号仿真器，可以对设计的电路原理图进行模拟、分析、验证，即时的反映所设计的电路的性能。可编程逻辑器件设计系统：该部分是一个集成的可编程逻辑器件开发环境，主要包括具有语法意识的文本编辑器。B.特点:是一个全32位的EDA设计软件；可以设计32个信号层，16个地/电层和16个机械加工层。可以进行联网设计，具有很强的数据交换能力和开放性。采用.DDB数据库格式保存文件，有利于文件的有效管理。Protel99SE提供了强大的元件查询功能，设计者可以通过元件的名称或属性查询所需要的元件。提供了独特的3D显示功能。提供了功能完善的“规则驱动”设计环境。将大量的工业化标准的电路板作为设模板。满足国际化的设计要求。可以输入和输出DXF、DWG格式的文件，实现和AutoCAD等软件的数据交换。硬件配置CPU：PentiumⅡ300MHz；内存：128M；硬盘：6GB；显示器：17in；显示分辨率：1024×768。操作系统MicrosoftWindowsNT4.0或以上版本MicrosoftWindows95/98/2000或以上版本B.主程序安装4.Protel99SE的启动与工作环境启动Protel99SE有2种方法：Protel99SE的工作界面：建立自己的设计数据库文件*.ddb2.在NewDesignDatabase中更改文件名及保存路径项目管理器主窗口：方法：点击File\New…，在出现的NewDocument对话框中，双击所需的文件类型，即可进入相应的编辑器。★Protel99SE常用文件格式5.Protel99SE的基本命令复制适合整版
