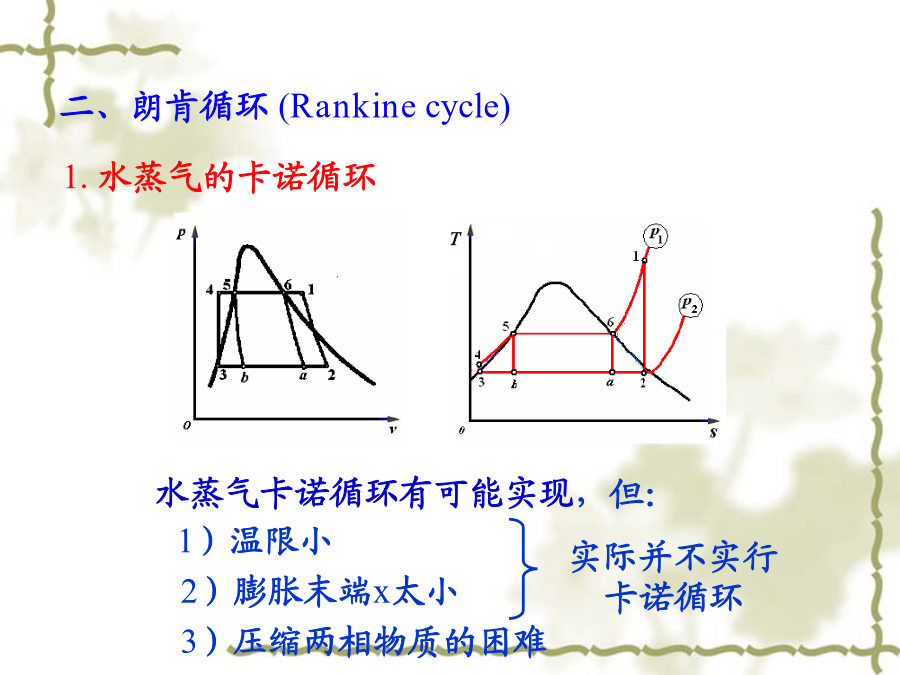

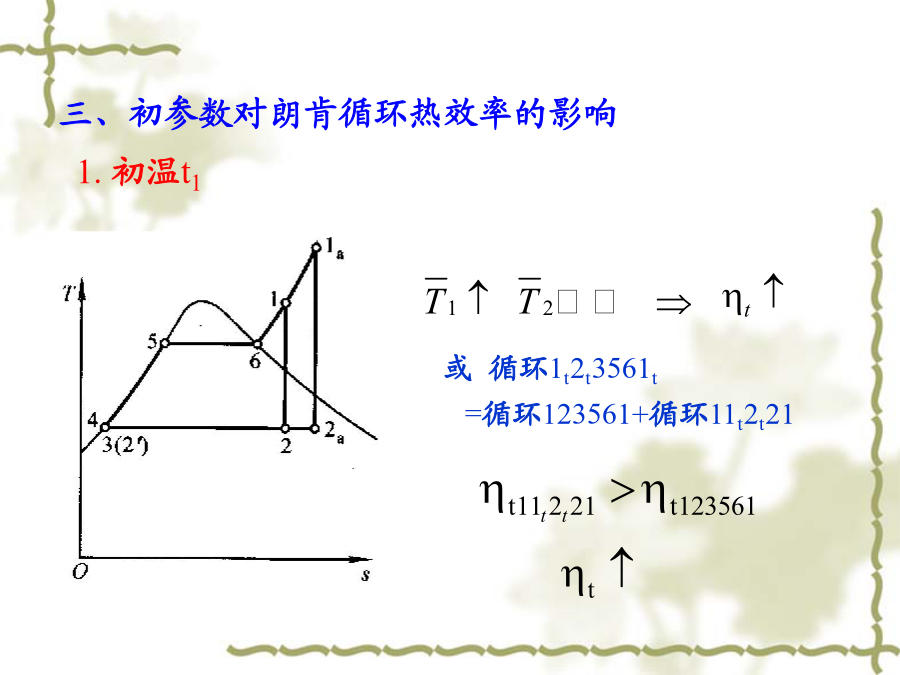

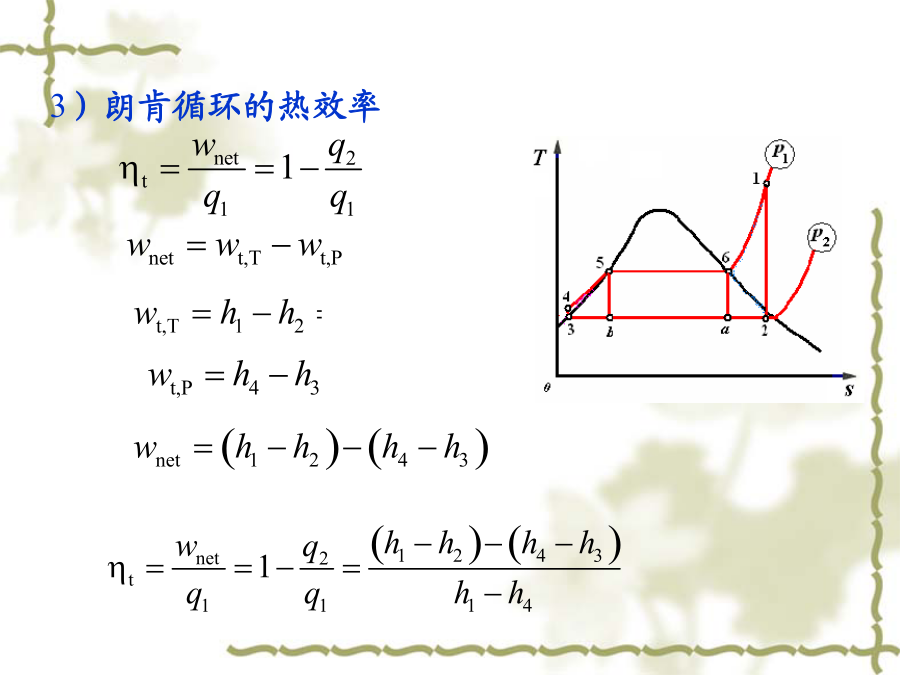

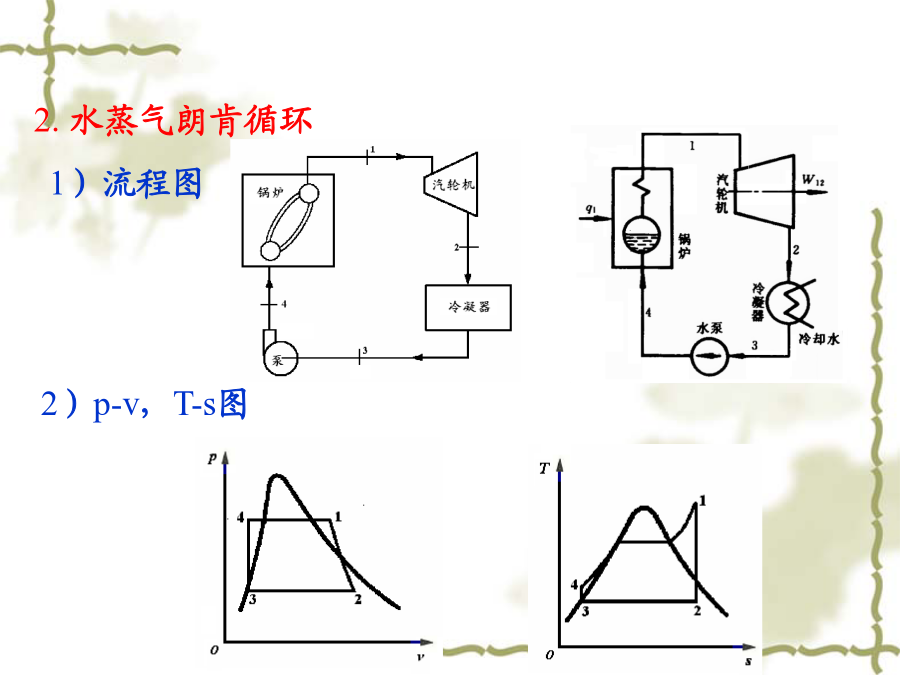

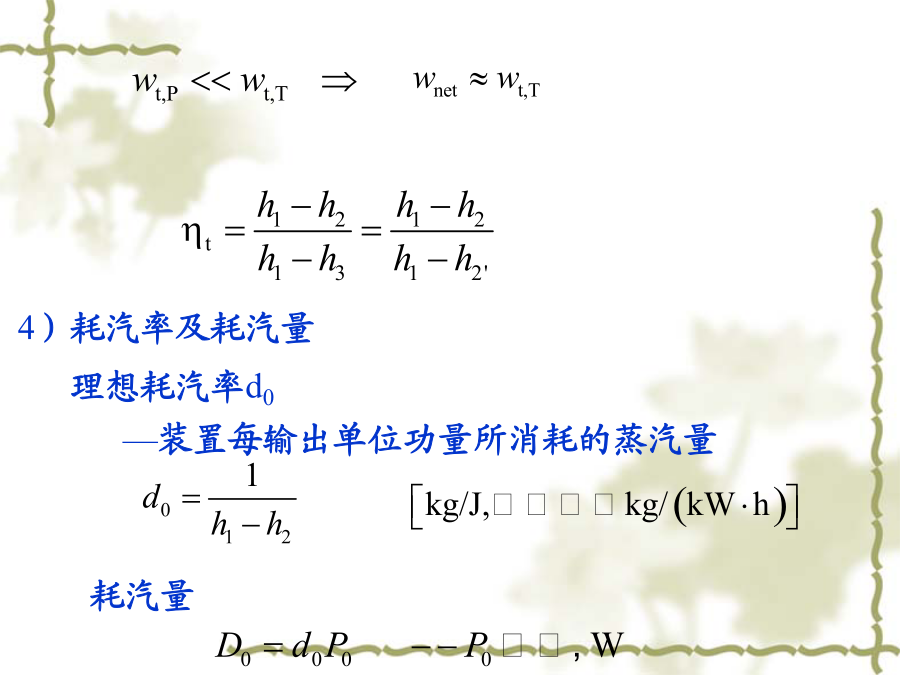

蒸汽及蒸汽动力装置1）蒸汽是历史上最早广泛使用的工质，19世纪后期蒸汽动力装置的大量使用，促使生产力飞速发展，促使资本主义诞生。2）目前世界约75%电力、国内78%电力来自火电厂，绝大部分来自蒸汽动力。3）蒸汽动力装置可利用各种燃料。4）蒸汽是无污染、价廉、易得的工质。1.水蒸气的卡诺循环2.水蒸气朗肯循环1）流程图3）朗肯循环的热效率若忽略水泵功，同时近似取h4h3，则三、初参数对朗肯循环热效率的影响1.初温t12.初压力p13.背压p2四、有摩阻的实际朗肯循环1.T-s图及h-s图2.不可逆性衡量a）汽轮机内部相对效率ηT（简称汽机效率）c）装置有效热效率ηe10-2再热循环（reheatcycle）二、再热对循环效率的影响忽略泵功：10-3回热循环（regenerativecycle）间壁式二、回热循环计算1.抽汽量3.循环热效率10-4热电合供二、抽汽凝汽式设备流程及T-s图三、热量利用系数10-5燃气-蒸汽联合循环在郎肯循环中，蒸汽的初压为13.5MPa，初温为550oC。乏汽压力p2=0.004MPa，求循环净功，加热量和热效率。已知1点的参数为：h1=3464.5kJ/kg，s1=6.5851kJ/kg。2点的参数为：h2’=121.3kJ/kg，h2”=2553.45kJ/kg，s2’=0.4221kJ/(kgK)，s2”=8.4725kJ/(kgK)。有一水蒸汽抽汽回热循环，汽轮机入口的压力为3MPa，温度为600℃，汽轮机出口压力为0.005MPa，抽汽压力为0.5MPa，抽汽时蒸汽处在过热状态，循环为可逆循环。求：（1）画出T—s图；（2）抽汽量α、1kg蒸汽对外做功量和热效率。
