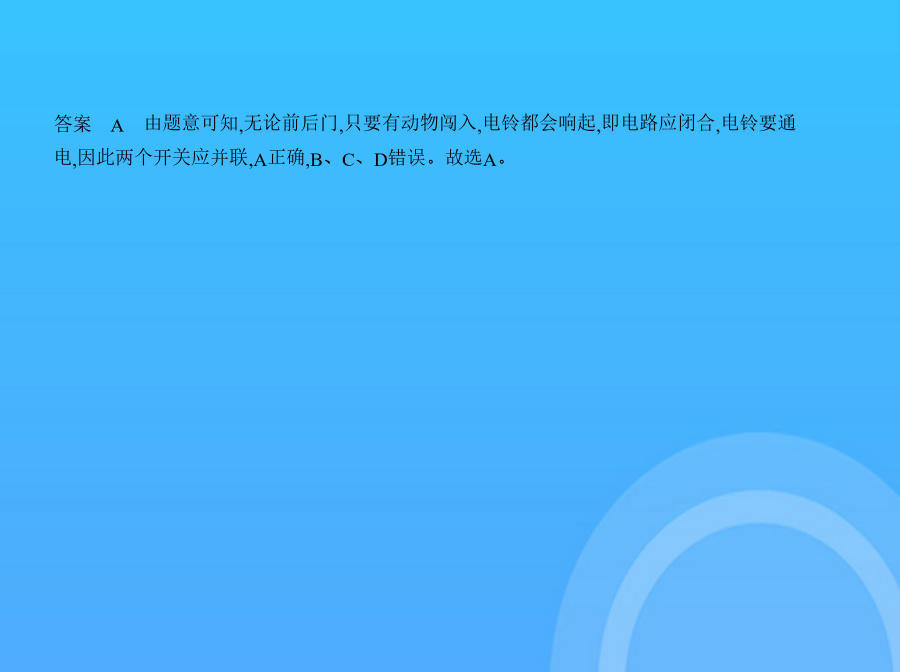

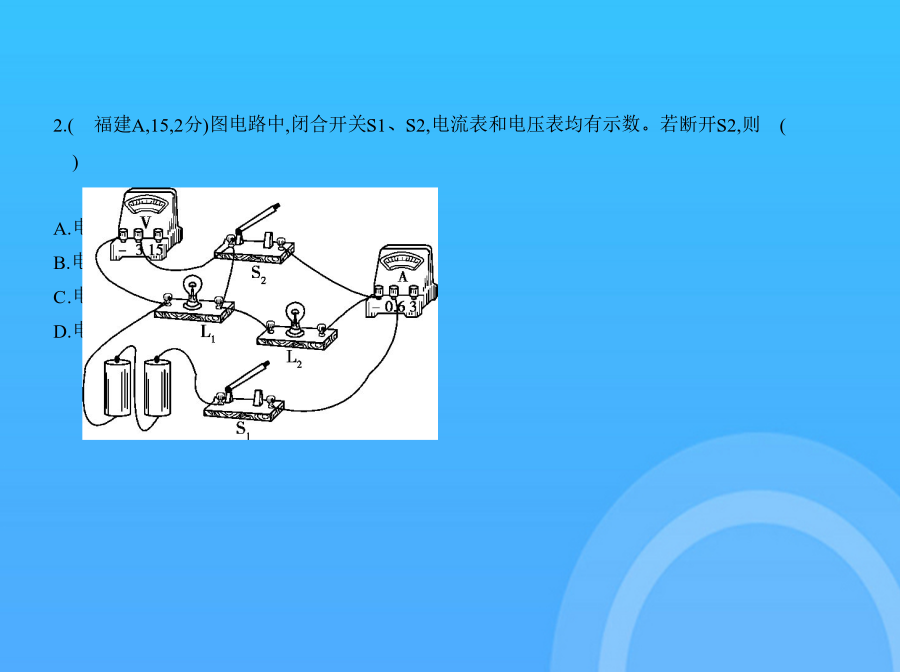

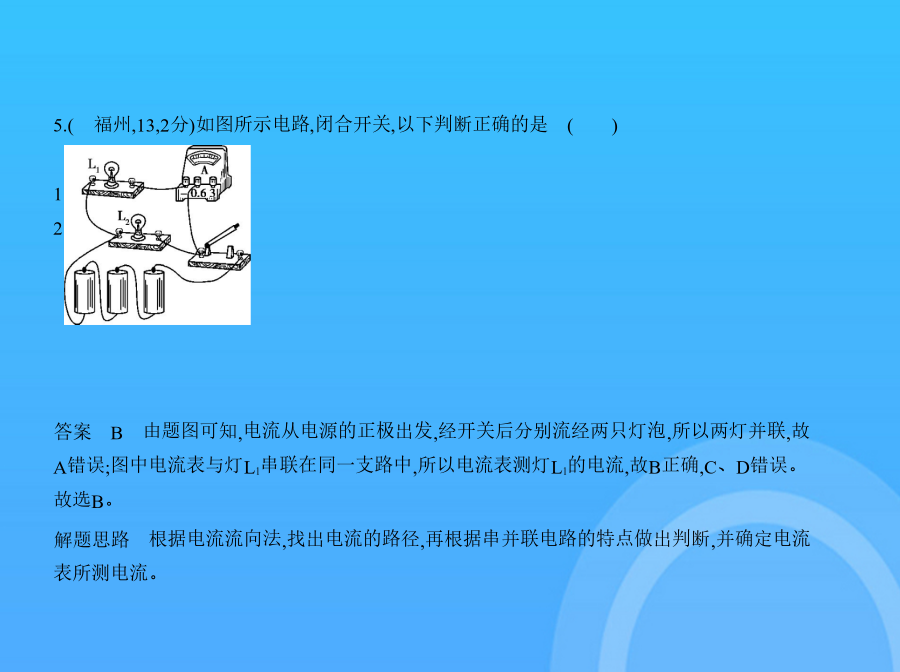

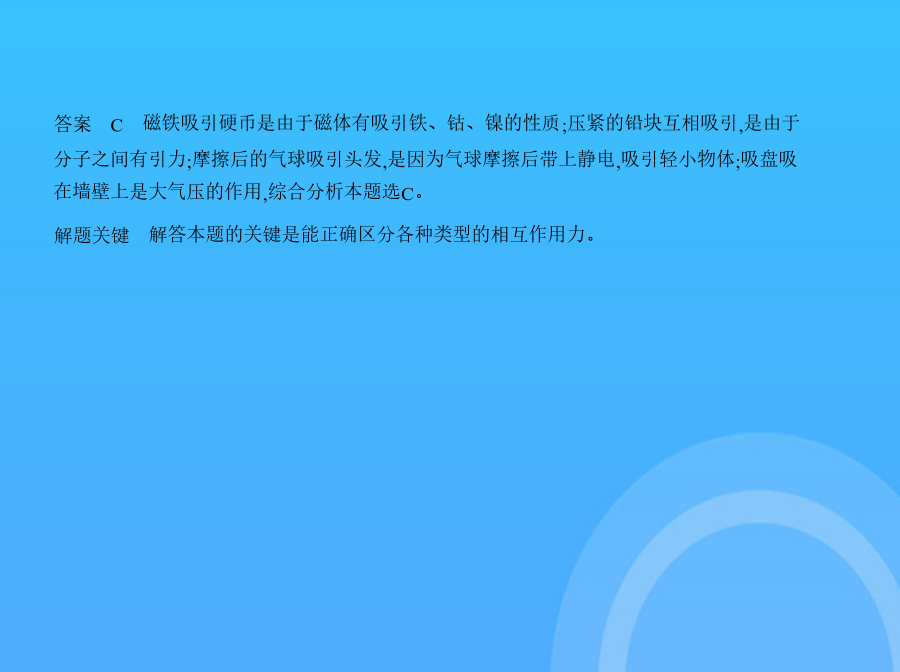

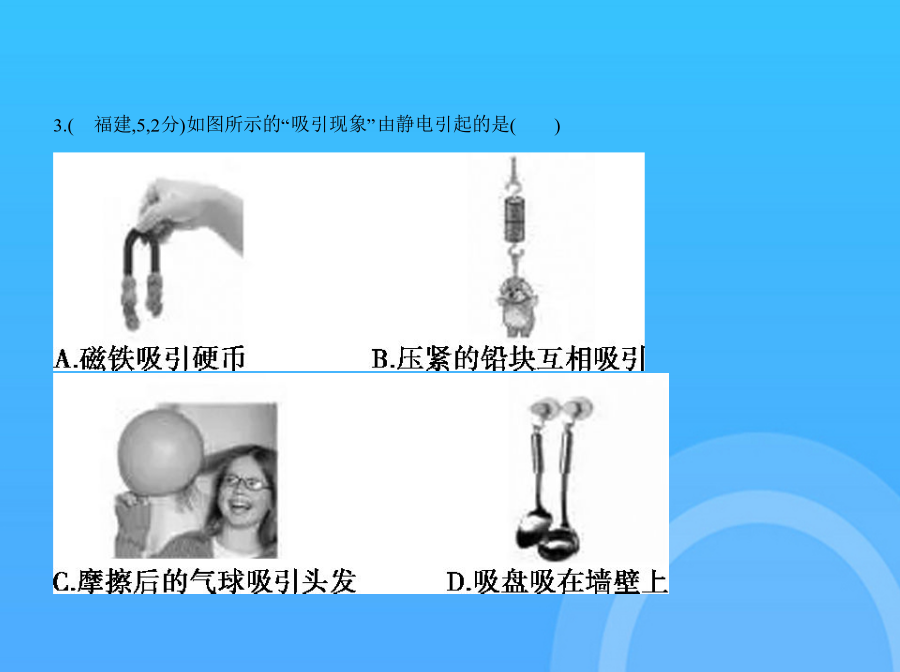

专题十一了解电路A组—年福建中考题组答案A由题意可知,无论前后门,只要有动物闯入,电铃都会响起,即电路应闭合,电铃要通电,因此两个开关应并联,A正确,B、C、D错误。故选A。2.(福建A,15,2分)图电路中,闭合开关S1、S2,电流表和电压表均有示数。若断开S2,则 () A.电流表示数变小,电压表示数变小B.电流表示数变小,电压表示数变大C.电流表示数变大,电压表示数变小D.电流表示数变大,电压表示数变大答案A由题图可知,S1、S2闭合时,L2被短路,电压表测电源电压,电流表测通过L1的电流,此时电路的电阻较小,电流较大,当S2断开时,灯L1与L2串联,电路电阻变大,电流表示数变小,此时,电压表测L1两端的电压,小于电源电压,电压表的示数变小,故A正确,B、C、D错误。故选A。3.(福建,5,2分)如图所示的“吸引现象”由静电引起的是()  答案C磁铁吸引硬币是由于磁体有吸引铁、钴、镍的性质;压紧的铅块互相吸引,是由于分子之间有引力;摩擦后的气球吸引头发,是因为气球摩擦后带上静电,吸引轻小物体;吸盘吸在墙壁上是大气压的作用,综合分析本题选C。4.(厦门,15,2分)如图甲所示,公交车后门左右扶杆上各装有一个相当于开关的按钮。当乘客按下任一按钮时,铃声响起,提醒司机有人要下车。图乙中符合要求的是 () 甲 答案C当乘客按下任一按钮,铃声都会响起,说明这两个开关可以独立工作,互不影响,即并联,且电铃位于干路上,由图示电路图可知,C符合题意,A、B、D不符合题意,故选C。解题关键解答本题的关键是掌握串并联电路的特点。5.(福州,13,2分)如图所示电路,闭合开关,以下判断正确的是 () 1、L21电流26.(厦门,13,2分)如图所示,一带负电橡胶棒靠近用细线挂住的轻细吸管A端时,吸管发生了转动。对吸管A端带电性质判断正确的是 () A.若相互吸引,一定带正电B.若相互吸引,一定带负电C.若相互排斥,一定带正电D.若相互排斥,一定带负电答案D带电体能吸引轻小物体,异种电荷相互吸引。带负电的橡胶棒靠近吸管的A端,若相互吸引,则A端可能带正电或不带电,故A、B错误。若相互排斥,A端一定带负电,故C错误,D正确。7.(宁德,10,2分)第一届全国青年运动会击剑项目比赛将于年秋季在宁德举行。击剑比赛中,若甲方的剑击中乙方导电服时,乙方指示灯亮(甲方的剑相当于图中的开关“S甲”,控制乙方指示灯“L乙”);反之亦然。图中能反映此工作原理的电路图是 () 答案D由于甲、乙指示灯能独立发光,因此甲、乙两灯的连接方式应为并联,故A错误;因甲方的剑击中乙方导电服时,乙方指示灯发亮,即S甲控制L乙,故S甲应与L乙串联,同理,S乙应与L甲串联,故B、C错误,D正确。8.(龙岩,17,2分)图(a)所示电路,当闭合开关S后,两个电压表指针偏转均为图(b)所示,则电阻R1和R2两端的电压分别为 () A.8V2VB.10V2VC.2V8VD.2V10V答案A串联电路的电压规律是U=U1+U2。电压表V1测总电压,电压表V2测R2两端的电压,故电压表V1的示数大于电压表V2的示数;由于电压表指针所指位置相同,可知电压表V1使用的是大量程0~15V,电压表V2使用的是小量程0~3V。故电压表V1示数为10V,电压表V2示数为2V。根据串联电路的电压规律得U1=U-U2=10V-2V=8V。故选A。二、填空题(共8分)因此可以得出结论:串联电路两端的总电压等于各串联电阻两端的电压之和,即UAC=UAB+UBC。解题关键开关S断开或闭合时,电路的结构分析是解题关键。如果小金属片同时接触充电插口内的左右两金属插脚,就会造成蓄电池的,从而使通过蓄电池的过大而造成危险。换用不同规格的小灯泡,再测出几组电压值评分说明:本小题(1)①1分;其余每空1分。5V,L1、L2是小灯泡,当开关S闭合时,电压表的示数为1.(宁德,10,2分)第一届全国青年运动会击剑项目比赛将于年秋季在宁德举行。图中能反映此工作原理的电路图是 ()15A,因并联电路中2V8VD.(2017山东济宁,8,2分)如图所示的电路中,闭合开关时,下列说法正确的是 ()答案B由题图可知,电流从电源的正极出发,经开关后分别流经两只灯泡,所以两灯并联,故A错误;图中电流表与灯L1串联在同一支路中,所以电流表测灯L1的电流,故B正确,C、D错误。(2017广东广州,3,3分)如图,用带电棒接触原来不带电的验电器的金属球,发现验电器的金属箔张开,下列判断正确的是 ()(天津,7,3分)某学校的前、后两个门各装一个开关,传达室内有红、绿两盏灯和电池组,若前门来人闭合开关时红灯亮,后门来人闭合开关时绿灯亮,图中的电路符合要求的是 (解析
