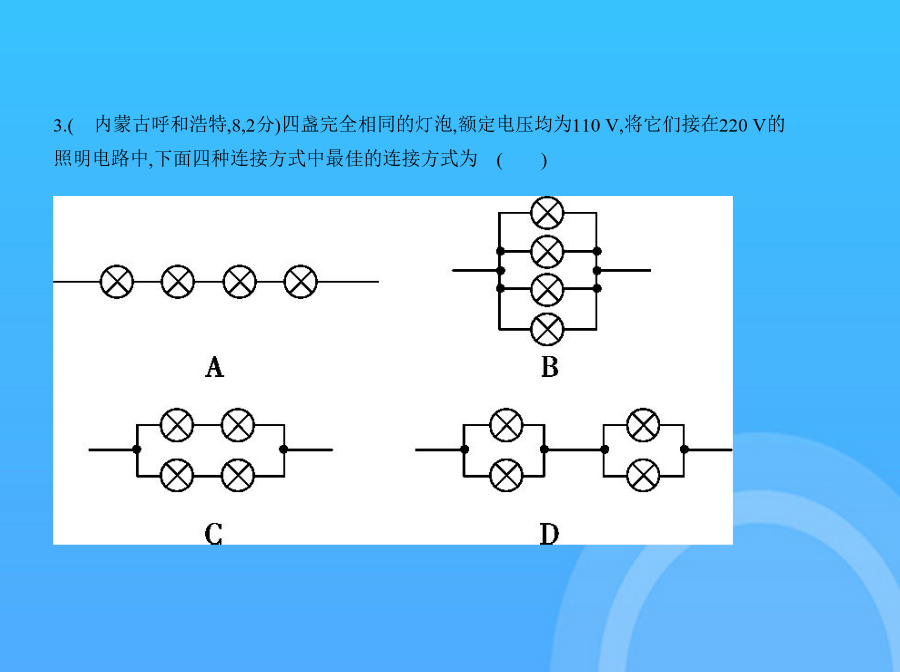

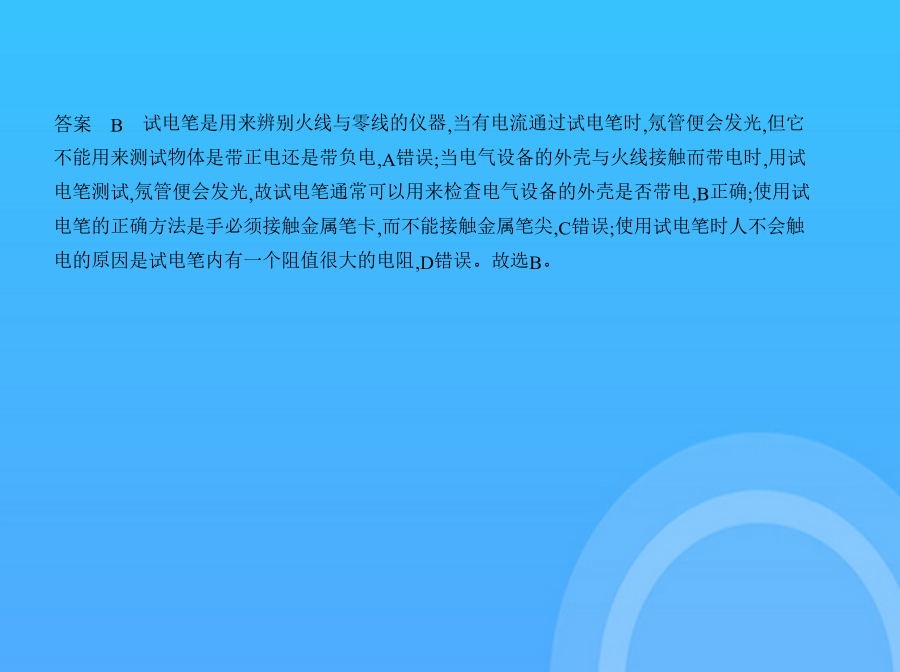

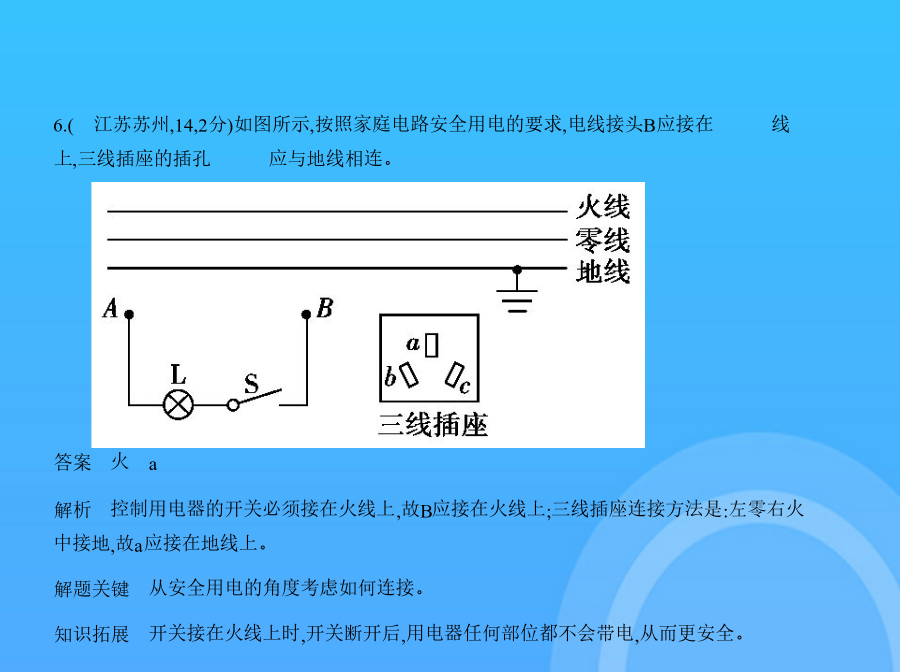

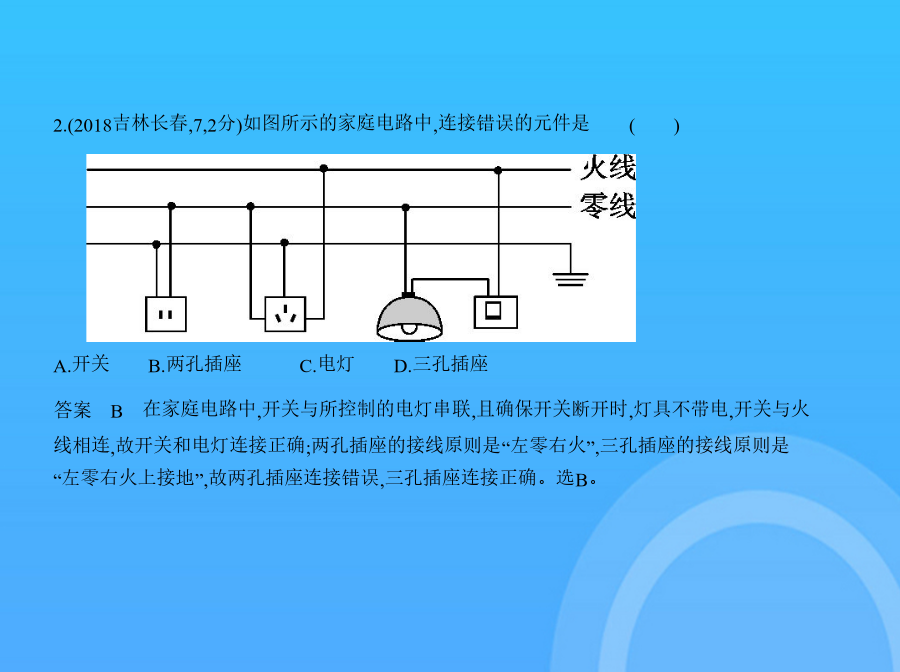

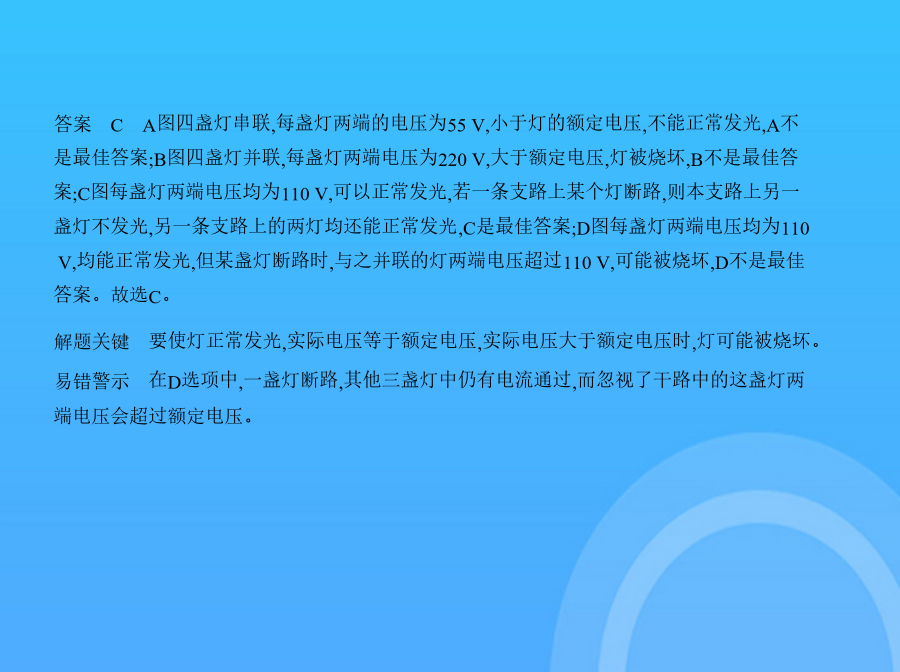

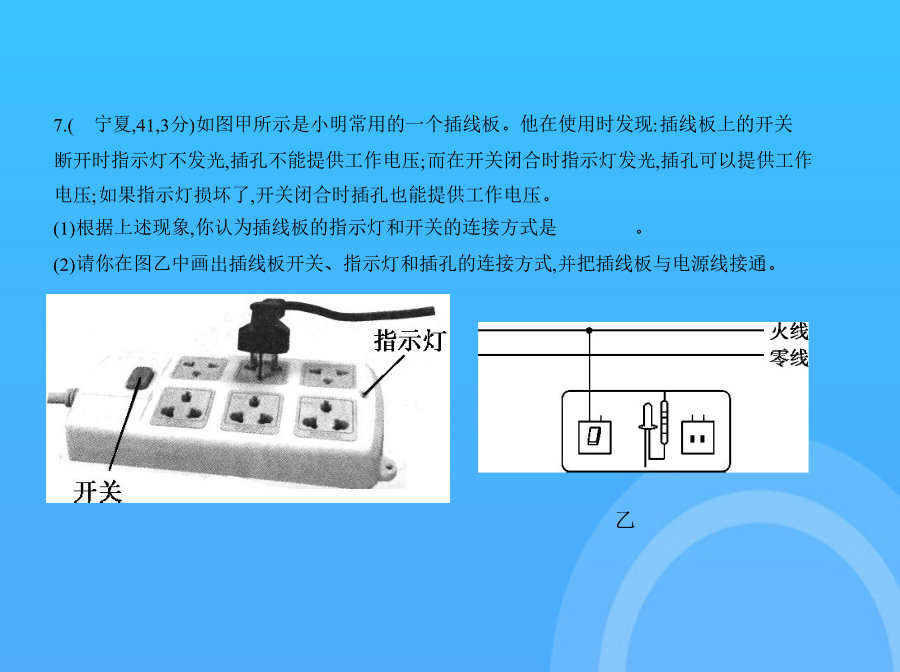

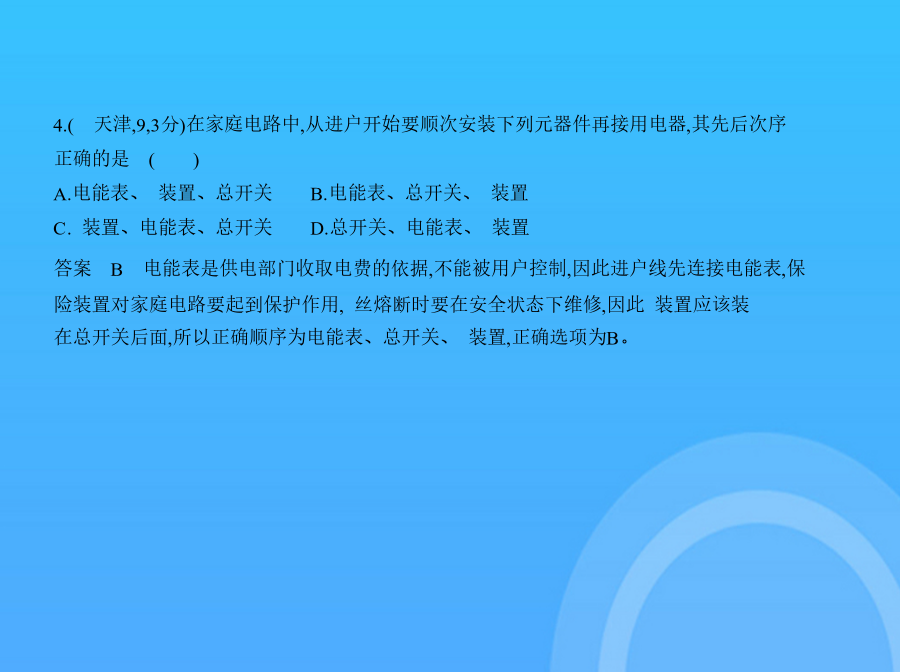

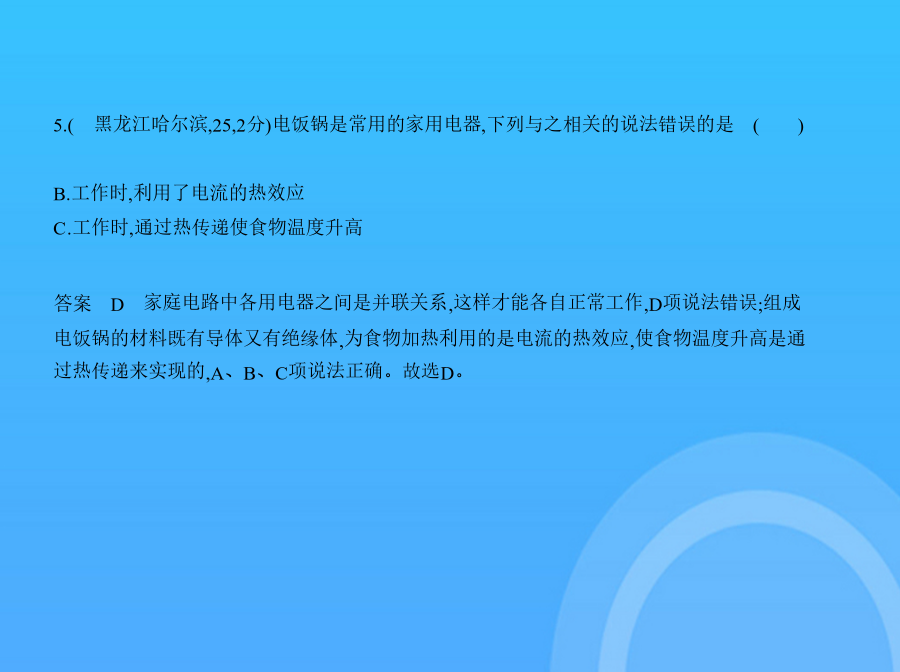

专题十四家庭电路试题部分考点一家庭电路的组成答案B试电笔是用来辨别火线与零线的仪器,当有电流通过试电笔时,氖管便会发光,但它不能用来测试物体是带正电还是带负电,A错误;当电气设备的外壳与火线接触而带电时,用试电笔测试,氖管便会发光,故试电笔通常可以用来检查电气设备的外壳是否带电,B正确;使用试电笔的正确方法是手必须接触金属笔卡,而不能接触金属笔尖,C错误;使用试电笔时人不会触电的原因是试电笔内有一个阻值很大的电阻,D错误。故选B。2.(2018吉林长春,7,2分)如图所示的家庭电路中,连接错误的元件是 () A.开关B.两孔插座C.电灯D.三孔插座3.(内蒙古呼和浩特,8,2分)四盏完全相同的灯泡,额定电压均为110V,将它们接在220V的照明电路中,下面四种连接方式中最佳的连接方式为 () 答案CA图四盏灯串联,每盏灯两端的电压为55V,小于灯的额定电压,不能正常发光,A不是最佳答案;B图四盏灯并联,每盏灯两端电压为220V,大于额定电压,灯被烧坏,B不是最佳答案;C图每盏灯两端电压均为110V,可以正常发光,若一条支路上某个灯断路,则本支路上另一盏灯不发光,另一条支路上的两灯均还能正常发光,C是最佳答案;D图每盏灯两端电压均为110V,均能正常发光,但某盏灯断路时,与之并联的灯两端电压超过110V,可能被烧坏,D不是最佳答案。故选C。4.(天津,9,3分)在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是 ()A.电能表、装置、总开关B.电能表、总开关、装置C.装置、电能表、总开关D.总开关、电能表、装置5.(黑龙江哈尔滨,25,2分)电饭锅是常用的家用电器,下列与之相关的说法错误的是 ()B.工作时,利用了电流的热效应C.工作时,通过热传递使食物温度升高6.(江苏苏州,14,2分)如图所示,按照家庭电路安全用电的要求,电线接头B应接在线上,三线插座的插孔应与地线相连。 7.(宁夏,41,3分)如图甲所示是小明常用的一个插线板。他在使用时发现:插线板上的开关断开时指示灯不发光,插孔不能提供工作电压;而在开关闭合时指示灯发光,插孔可以提供工作电压;如果指示灯损坏了,开关闭合时插孔也能提供工作电压。(1)根据上述现象,你认为插线板的指示灯和开关的连接方式是。(2)请你在图乙中画出插线板开关、指示灯和插孔的连接方式,并把插线板与电源线接通。 甲答案(1)串联(1分)(2)如图所示(2分)(两孔插座哪孔接火线不做要求) 解析(1)开关与指示灯串联时,开关断开则指示灯不发光,开关闭合则指示灯工作。若开关与指示灯并联,则开关闭合时造成指示灯被短路,指示灯则不发光。(2)根据题意可知,插孔应由开关控制,所以开关应接在插孔与火线之间。由“如果指示灯损坏了,开关闭合时插孔也能提供工作电压”可知指示灯与插孔并联。考点二安全用电及故障排查2.(北京,5,2分)下列做法中符合安全用电要求的是 ()3.(天津,10,3分)在使用图1所示的插线板时发现:只有在开关闭合时,指示灯才能发光,插孔才可以提供工作电压;即使指示灯损坏,开关闭合时插孔也能提供工作电压。图2中插线板电路连接符合上述现象及安全用电要求的是 () 答案A开关闭合时,指示灯才能发光,说明开关与指示灯串联;指示灯损坏,插孔也能提供电压,说明插孔与指示灯并联,因此电路结构为开关接在干路上,与火线相连,指示灯与插孔并联,故选择A。4.(内蒙古呼和浩特,5,2分)下列四幅图中连接或做法符合安全用电原则的是 ()  答案C电线上晾衣服、用手指触碰插座中的插孔,都不符合安全用电原则,A、B错误;开关与灯串联,开关接火线,灯的螺旋套接零线,C正确,D错误。故选C。5.(北京,10,2分)下列选项中符合安全用电要求的是 ()B.及时更换家庭电路中绝缘皮老化、破损的导线C.在未断开电源开关的情况下,用湿布擦拭电视机6.(福建A,12,2分)家里一盏电灯突然熄灭,用试电笔(又名“测电笔”)分别测试电路中的a、b、c、d四点(如图),只有测a点时氖管发光。若电路中只有一处故障,则故障可能是 () cd断路7.(江苏连云港,16,3分)家里某用电器发生短路,熔丝立即熔断,用下列方法进行检测,如图所示,断开所有用电器的开关,用一个普通的白炽灯L作为“校验灯”,与熔断的熔丝并联,然后只闭合S、S1,若L正常发光,说明L1;只闭合S、S2,若L发出暗红色的光(发光不正常),说明L2(选填“正常”、“短路”或“断路”)。通常人体安全电压不高于V,生活中要注意用电安全。 答案短路正常368.(河南,20,9分)在实践活动中,小刚所在的兴趣小组对电热水壶进行了研究与计算。(1)如图所示,电热水壶使用的都是三脚插头,中间较长的脚连接的是电热
