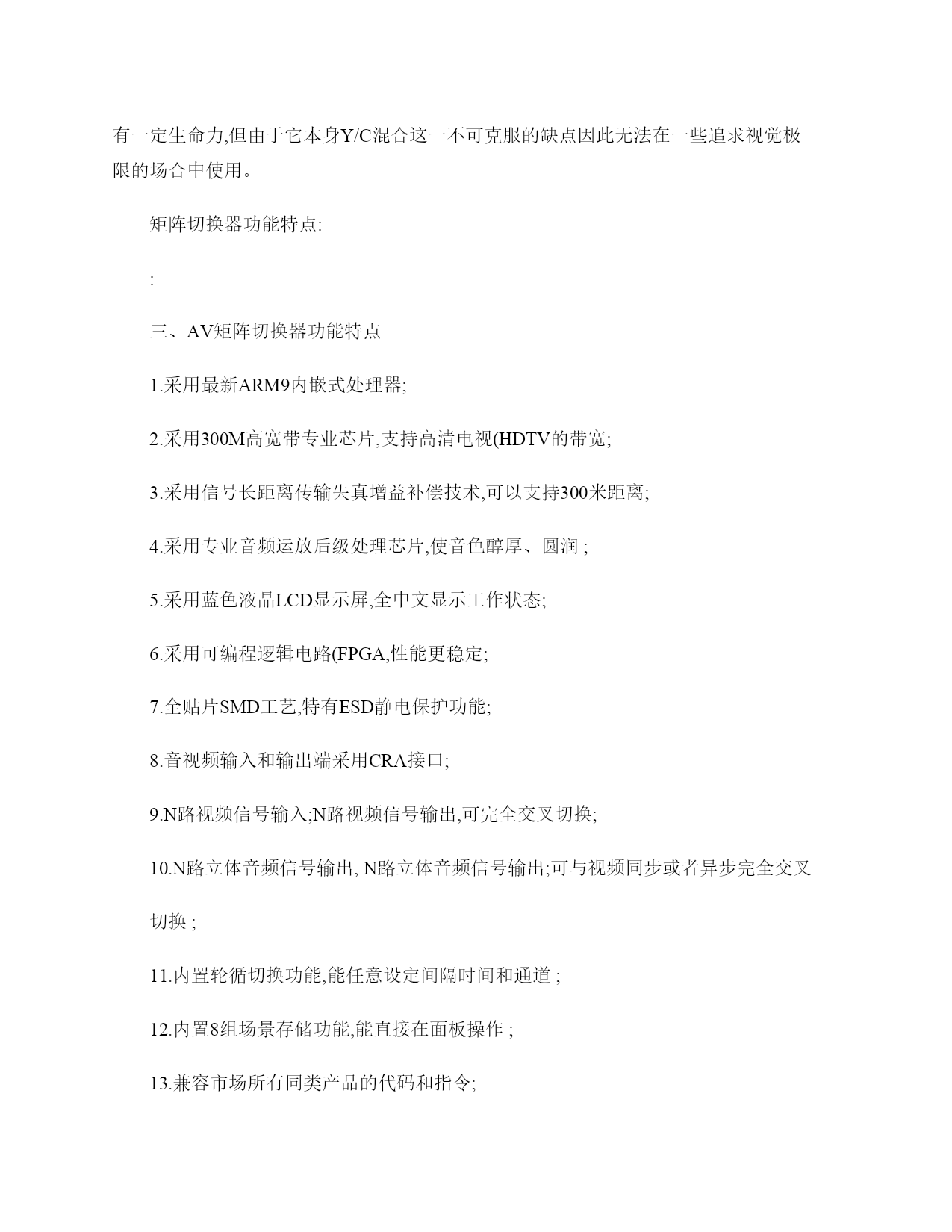

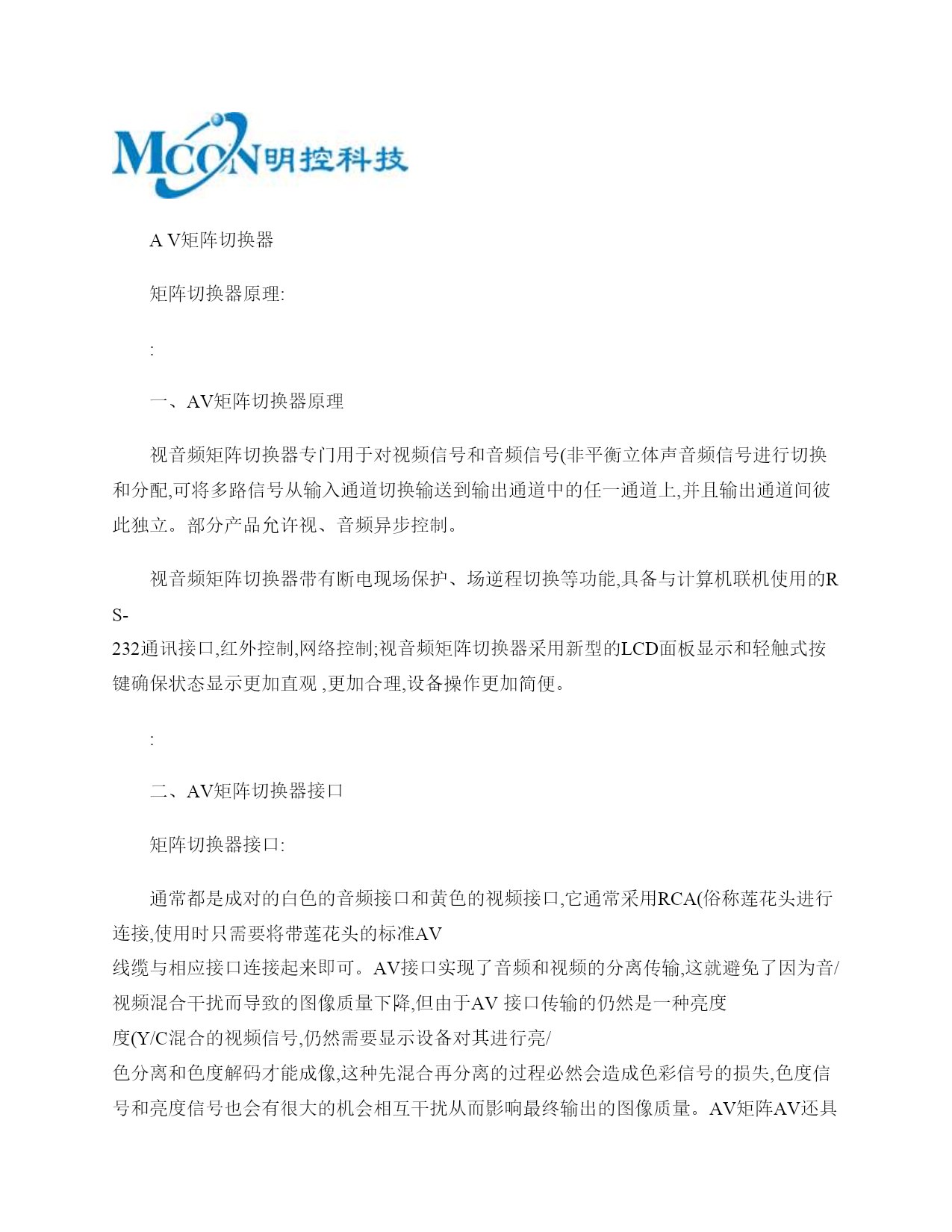

什么叫做AV矩阵切换器（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）AV矩阵切换器矩阵切换器原理::一、AV矩阵切换器原理视音频矩阵切换器专门用于对视频信号和音频信号(非平衡立体声音频信号进行切换和分配,可将多路信号从输入通道切换输送到输出通道中的任一通道上,并且输出通道间彼此独立。部分产品允许视、音频异步控制。视音频矩阵切换器带有断电现场保护、场逆程切换等功能,具备与计算机联机使用的RS-232通讯接口,红外控制,网络控制;视音频矩阵切换器采用新型的LCD面板显示和轻触式按键确保状态显示更加直观,更加合理,设备操作更加简便。:二、AV矩阵切换器接口矩阵切换器接口:通常都是成对的白色的音频接口和黄色的视频接口,它通常采用RCA(俗称莲花头进行连接,使用时只需要将带莲花头的标准AV线缆与相应接口连接起来即可。AV接口实现了音频和视频的分离传输,这就避免了因为音/视频混合干扰而导致的图像质量下降,但由于AV接口传输的仍然是一种亮度度(Y/C混合的视频信号,仍然需要显示设备对其进行亮/色分离和色度解码才能成像,这种先混合再分离的过程必然会造成色彩信号的损失,色度信号和亮度信号也会有很大的机会相互干扰从而影响最终输出的图像质量。AV矩阵AV还具有一定生命力,但由于它本身Y/C混合这一不可克服的缺点因此无法在一些追求视觉极限的场合中使用。矩阵切换器功能特点::三、AV矩阵切换器功能特点1.采用最新ARM9内嵌式处理器;2.采用300M高宽带专业芯片,支持高清电视(HDTV的带宽;3.采用信号长距离传输失真增益补偿技术,可以支持300米距离;4.采用专业音频运放后级处理芯片,使音色醇厚、圆润;5.采用蓝色液晶LCD显示屏,全中文显示工作状态;6.采用可编程逻辑电路(FPGA,性能更稳定;7.全贴片SMD工艺,特有ESD静电保护功能;8.音视频输入和输出端采用CRA接口;9.N路视频信号输入;N路视频信号输出,可完全交叉切换;10.N路立体音频信号输出,N路立体音频信号输出;可与视频同步或者异步完全交叉切换;11.内置轮循切换功能,能任意设定间隔时间和通道;12.内置8组场景存储功能,能直接在面板操作;13.兼容市场所有同类产品的代码和指令;14.断电现场切换记忆保护功能;四、AV矩阵切换器操作控制方式:1.按键控制:通过面板按键直接切换,显示运行状态;2.红外遥控控制:使用红外遥控器进行遥控切换;3.矩阵管理软件:由明控科技的专用矩阵管理软(MCONSM1.0软件控制操作,连接接口可以使用RS232接口或TCP/IP接口(选配;4.触摸屏控制及面板:使用明控科技的可编程触摸屏(MCON-TCH70CW或者面板MCON-OPP2000连接即插即用;5.中控控制:可以明控科技中控的系列产品及其它公司中控控制和切换;五、使用范围:AV矩阵切换器系列音视频切换器是高性能智能矩阵开关设备,用于将各路音视频同步或异步切换到输出通道中的任一通道上,该系列产品广泛用于大屏幕投影显示工程、电化教学、指挥控制中心、多媒体会议室等场合。六、主要技术指标主要技术指标::1.音频部分音频部分::频响:20Hz~20kHz+1/-3dB立体声通道隔离:>80dB@1kHz共态抑制比:>75dB@20Hz-20KHz增益误差:±0.1dB2.视频部分视频部分::I/O阻抗:75Ω全面支持NTSC、PAL、SECAM、HDTV的各种AV显示信号亮度色度干扰:<-80dB@100KHz,满载回波损耗:-30dB@5MHz带宽:高达200MHz最大DC补偿:1.5V3.电源范围电源范围:::AC:100—240V七、AV矩阵切换器MCON-AV1616图片图片::视频/音频矩阵切换器(VAX-8202F2进2出(VAX-8204F2进4出用户手册V1.0VAX-8202F/VAX-8204F包装盒内包括—1个SmartViewVAX-8202F或VAX-8204F视频/音频矩阵切换器。1本用户手册。1个DC12V600mA电源。以上如有缺少,请与经销商联系。介绍透过视频/音频矩阵切换器VAX-8202F,8204F,你可以将2台主机输出的视频/音频同时显示/拨放到2,4台显示器/喇叭(或耳机上;同时,可通过选择按键控制视频/音频来自主机“A”或主机“B”或是选择关闭。视频/音频矩阵切换器适用场合:测试机房数据中心咨询台大众传媒,如:展示台股市行情时刻表教学场所特性智能型功能。像素频率为250MHz。支持VGA,SVGA,UXGA,QXGA分辨率。支持Multi-Sync视频类型,
