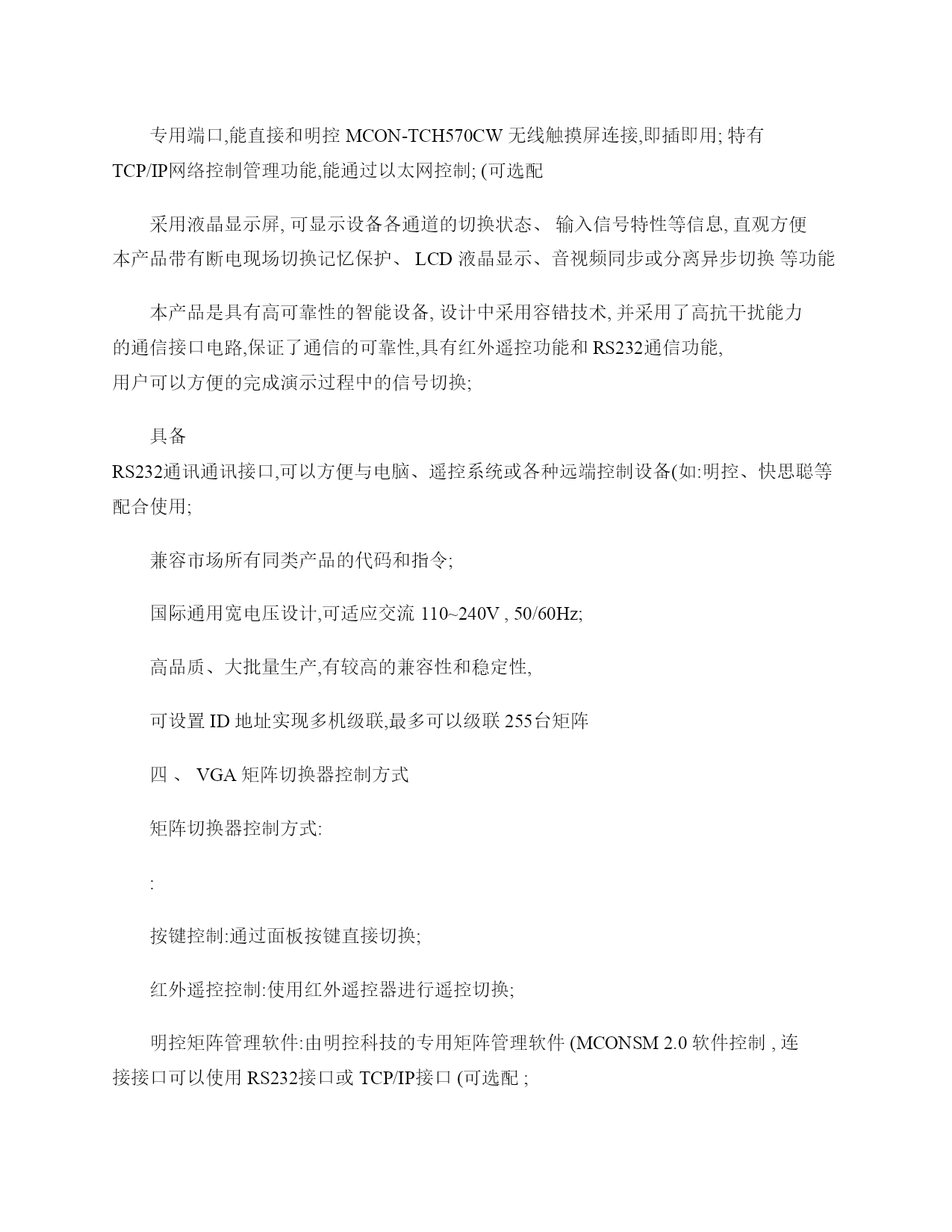

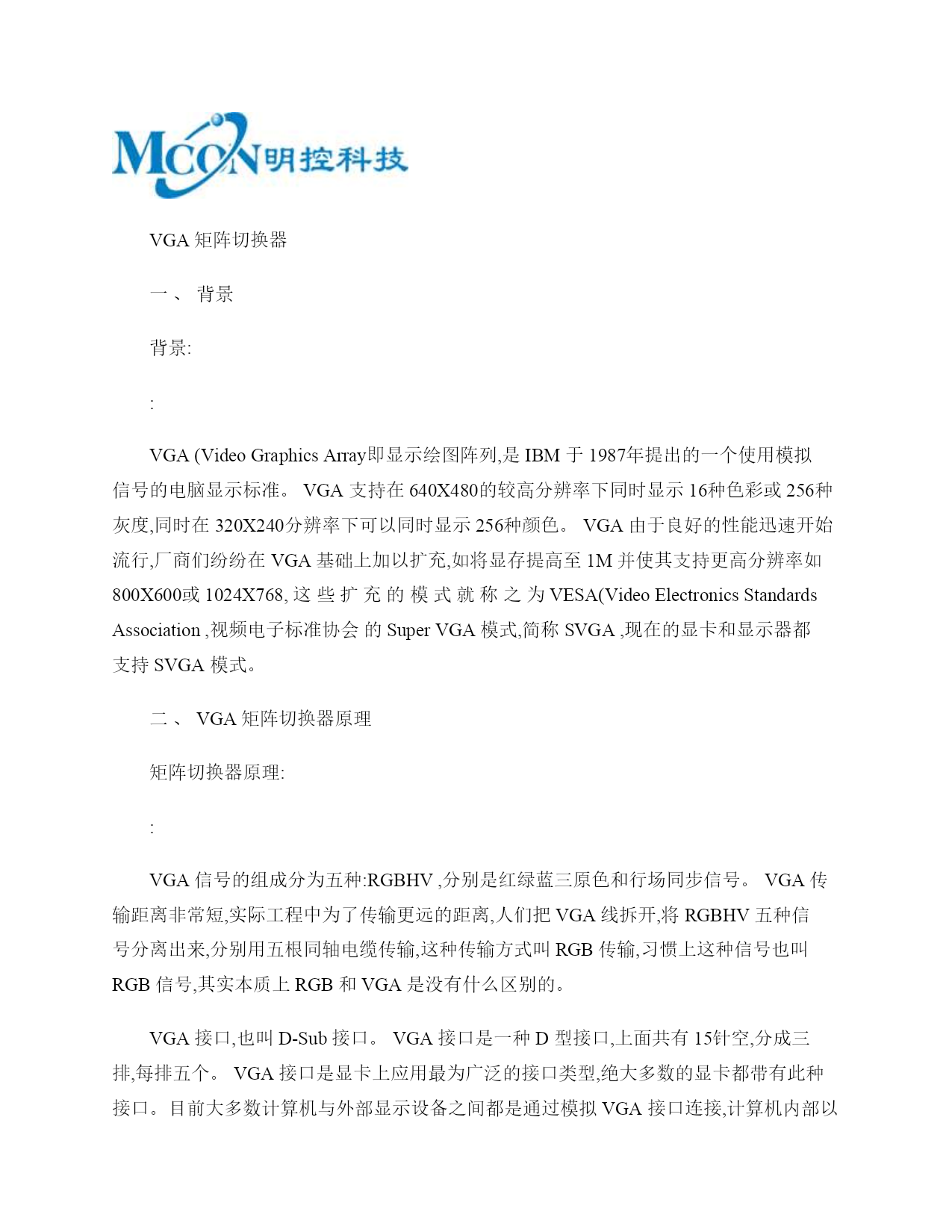

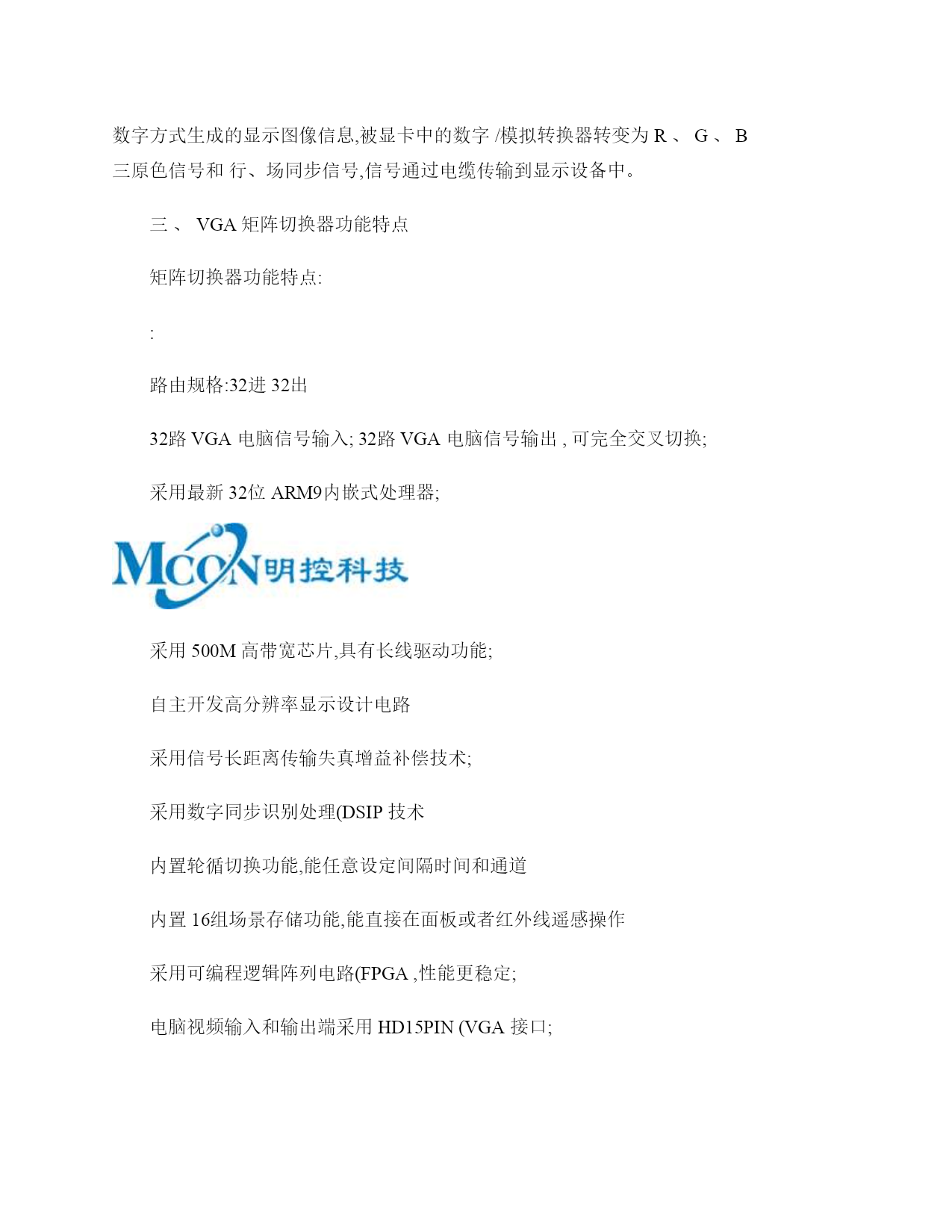

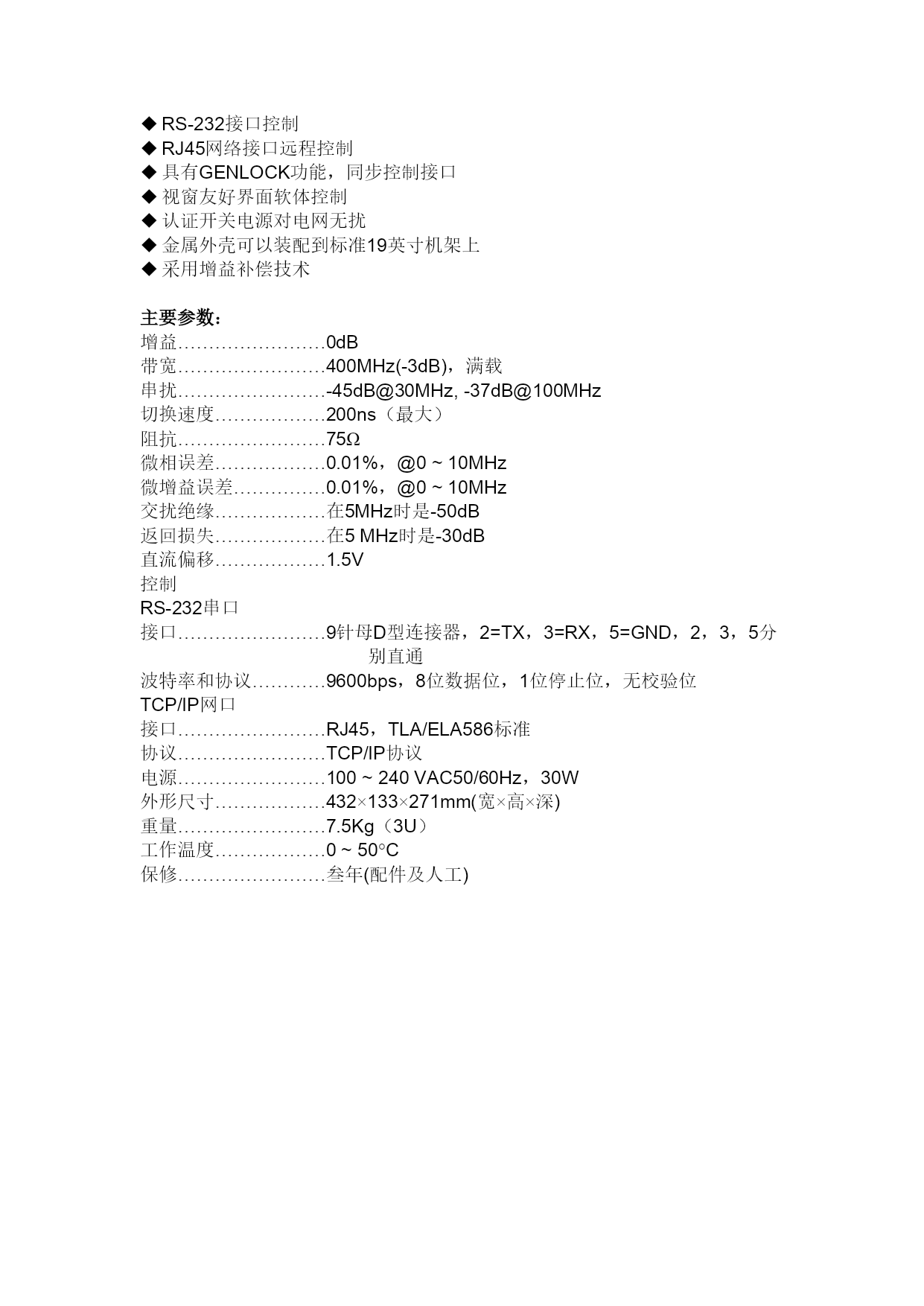

什么叫做VGA矩阵切换器（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）VGA矩阵切换器一、背景背景::VGA(VideoGraphicsArray即显示绘图阵列,是IBM于1987年提出的一个使用模拟信号的电脑显示标准。VGA支持在640X480的较高分辨率下同时显示16种色彩或256种灰度,同时在320X240分辨率下可以同时显示256种颜色。VGA由于良好的性能迅速开始流行,厂商们纷纷在VGA基础上加以扩充,如将显存提高至1M并使其支持更高分辨率如800X600或1024X768,这些扩充的模式就称之为VESA(VideoElectronicsStandardsAssociation,视频电子标准协会的SuperVGA模式,简称SVGA,现在的显卡和显示器都支持SVGA模式。二、VGA矩阵切换器原理矩阵切换器原理::VGA信号的组成分为五种:RGBHV,分别是红绿蓝三原色和行场同步信号。VGA传输距离非常短,实际工程中为了传输更远的距离,人们把VGA线拆开,将RGBHV五种信号分离出来,分别用五根同轴电缆传输,这种传输方式叫RGB传输,习惯上这种信号也叫RGB信号,其实本质上RGB和VGA是没有什么区别的。VGA接口,也叫D-Sub接口。VGA接口是一种D型接口,上面共有15针空,分成三排,每排五个。VGA接口是显卡上应用最为广泛的接口类型,绝大多数的显卡都带有此种接口。目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接,计算机内部以数字方式生成的显示图像信息,被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号,信号通过电缆传输到显示设备中。三、VGA矩阵切换器功能特点矩阵切换器功能特点::路由规格:32进32出32路VGA电脑信号输入;32路VGA电脑信号输出,可完全交叉切换;采用最新32位ARM9内嵌式处理器;采用500M高带宽芯片,具有长线驱动功能;自主开发高分辨率显示设计电路采用信号长距离传输失真增益补偿技术;采用数字同步识别处理(DSIP技术内置轮循切换功能,能任意设定间隔时间和通道内置16组场景存储功能,能直接在面板或者红外线遥感操作采用可编程逻辑阵列电路(FPGA,性能更稳定;电脑视频输入和输出端采用HD15PIN(VGA接口;专用端口,能直接和明控MCON-TCH570CW无线触摸屏连接,即插即用;特有TCP/IP网络控制管理功能,能通过以太网控制;(可选配采用液晶显示屏,可显示设备各通道的切换状态、输入信号特性等信息,直观方便本产品带有断电现场切换记忆保护、LCD液晶显示、音视频同步或分离异步切换等功能本产品是具有高可靠性的智能设备,设计中采用容错技术,并采用了高抗干扰能力的通信接口电路,保证了通信的可靠性,具有红外遥控功能和RS232通信功能,用户可以方便的完成演示过程中的信号切换;具备RS232通讯通讯接口,可以方便与电脑、遥控系统或各种远端控制设备(如:明控、快思聪等配合使用;兼容市场所有同类产品的代码和指令;国际通用宽电压设计,可适应交流110~240V,50/60Hz;高品质、大批量生产,有较高的兼容性和稳定性,可设置ID地址实现多机级联,最多可以级联255台矩阵四、VGA矩阵切换器控制方式矩阵切换器控制方式::按键控制:通过面板按键直接切换;红外遥控控制:使用红外遥控器进行遥控切换;明控矩阵管理软件:由明控科技的专用矩阵管理软件(MCONSM2.0软件控制,连接接口可以使用RS232接口或TCP/IP接口(可选配;触摸屏控制及面板:使用明科技的可编程触摸屏(MCON-TCH570CW或者面板(MCON-OPP2000连接即插即用;中控控制:可以明控中控系列产品及其它公司中控控制和切换;五、VGA矩阵切换器主要技术指标参数矩阵切换器主要技术指标参数::VGA通道带宽:500MHz亮度色度干扰:-50dB@10MHz信号类型:数字VGA,数字TMDS微分相位I/0S:<1.28度,3.58MHz隔离度(串扰:<-85db(10MHz输入信号电平:1.2伏p-p,5伏p-p(TTL非线性失真:<0.02%/0.02º(RL=150Ω支持分辨率:高清480i~1080p/640X480~1600X1200(60Hz输入输出接口:HD15PIN(VGA控制方式:RS-232、红外、键盘面板控制协议:9600波特,8位,1个停止位,无奇偶校验输入电平:0.7Vp-p输入助抗:75Ω输出助抗:75Ω同步通道输入电平:TTL输出电平:TTL输入阻抗:10KΩ输出阻抗:33Ω同步极性:跟随输入六、VGA矩阵MCON-VGA3
