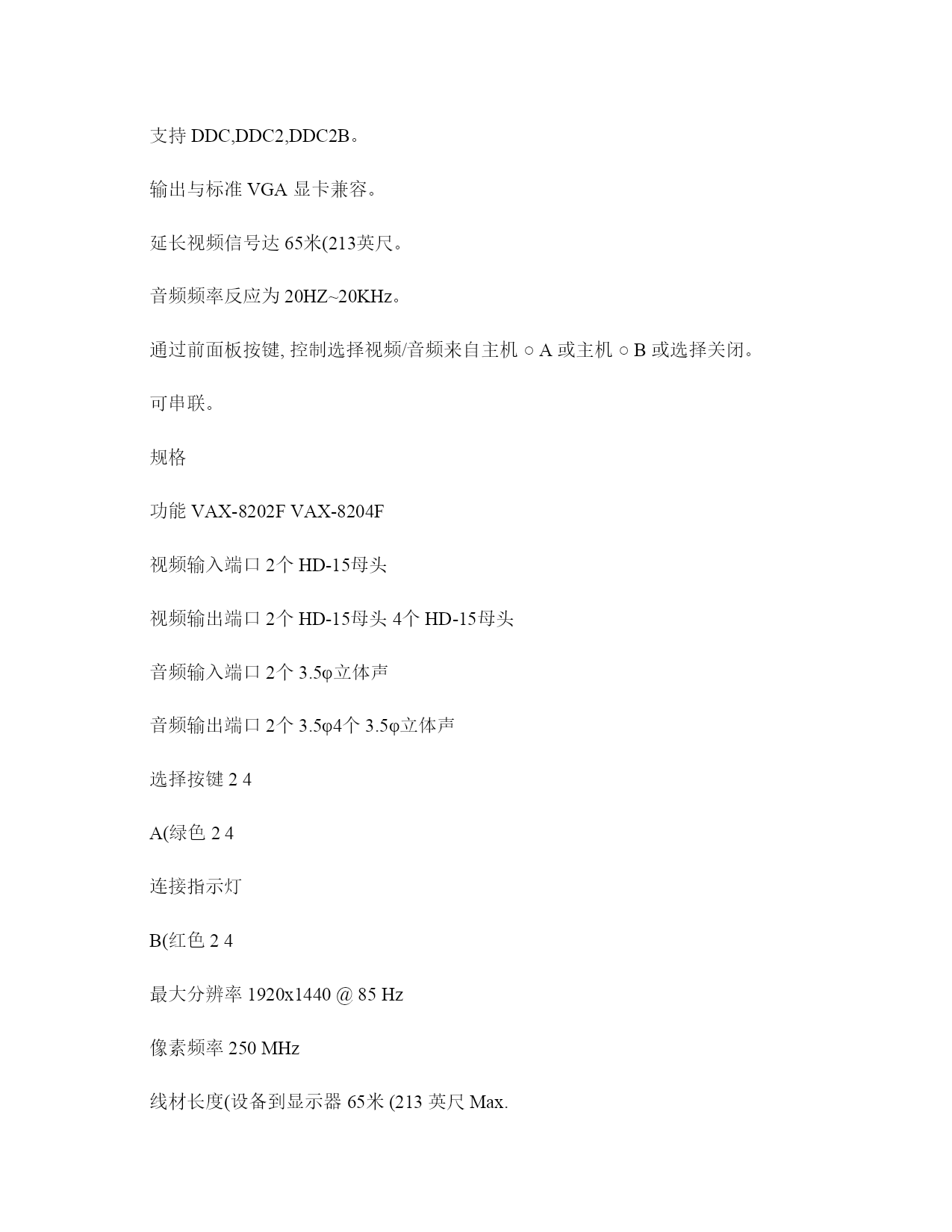

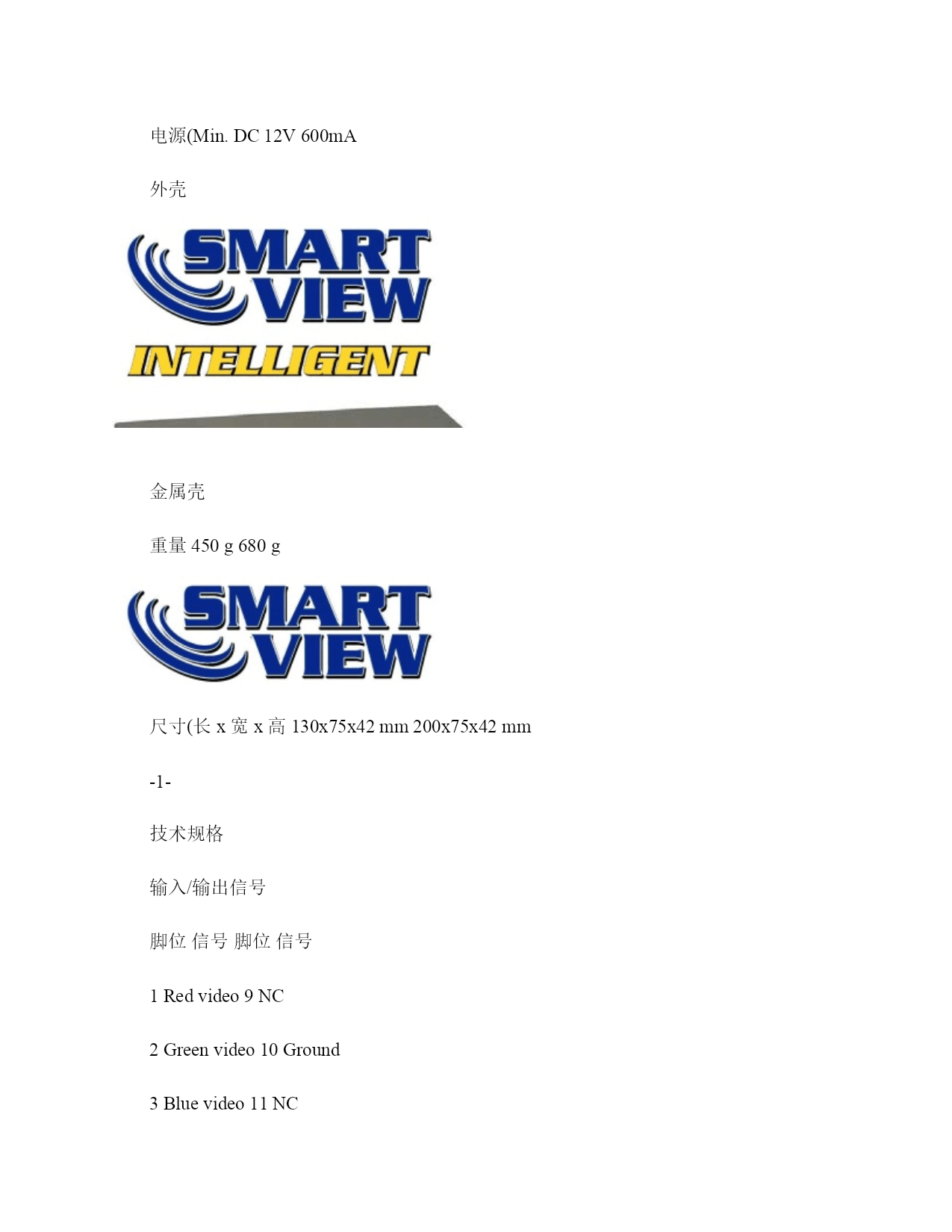

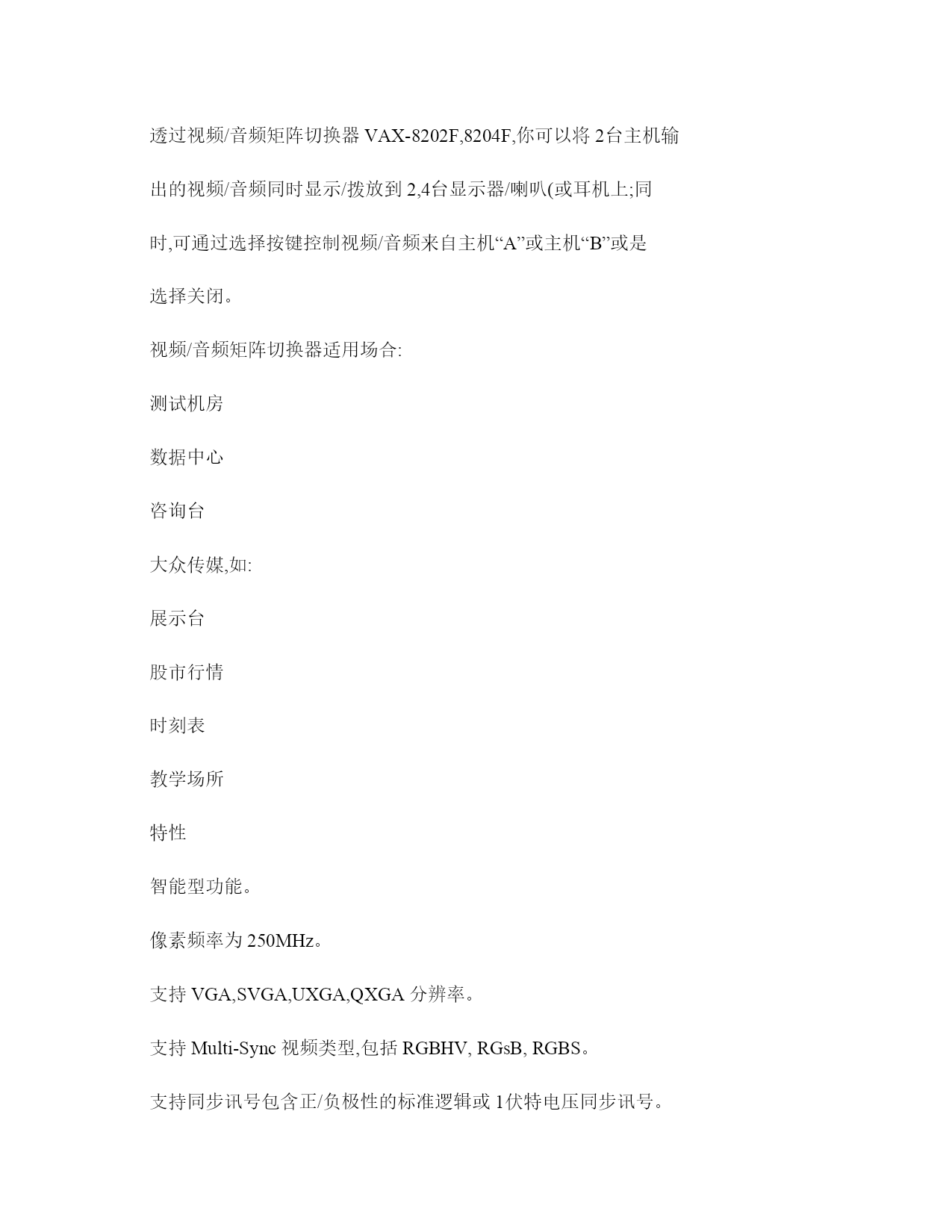

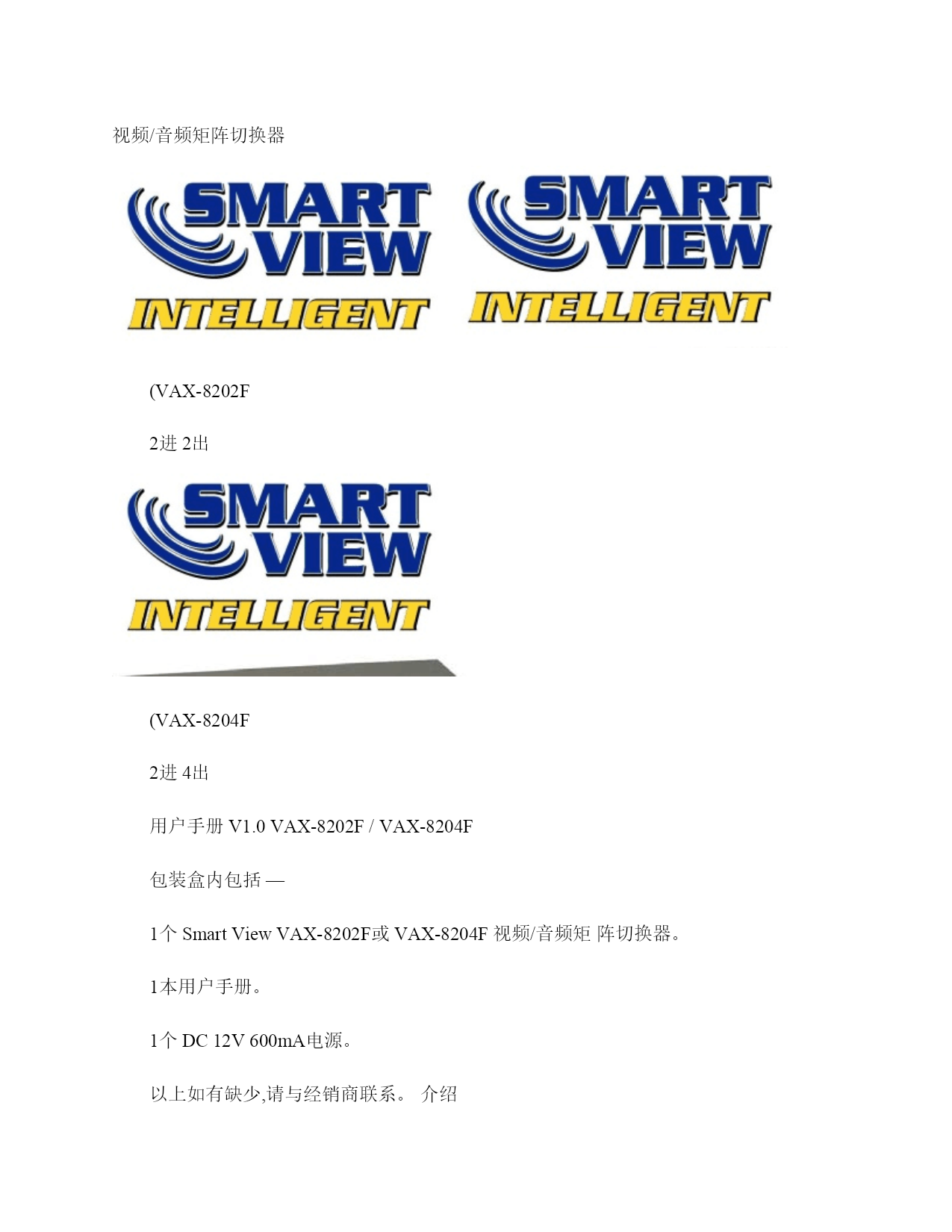

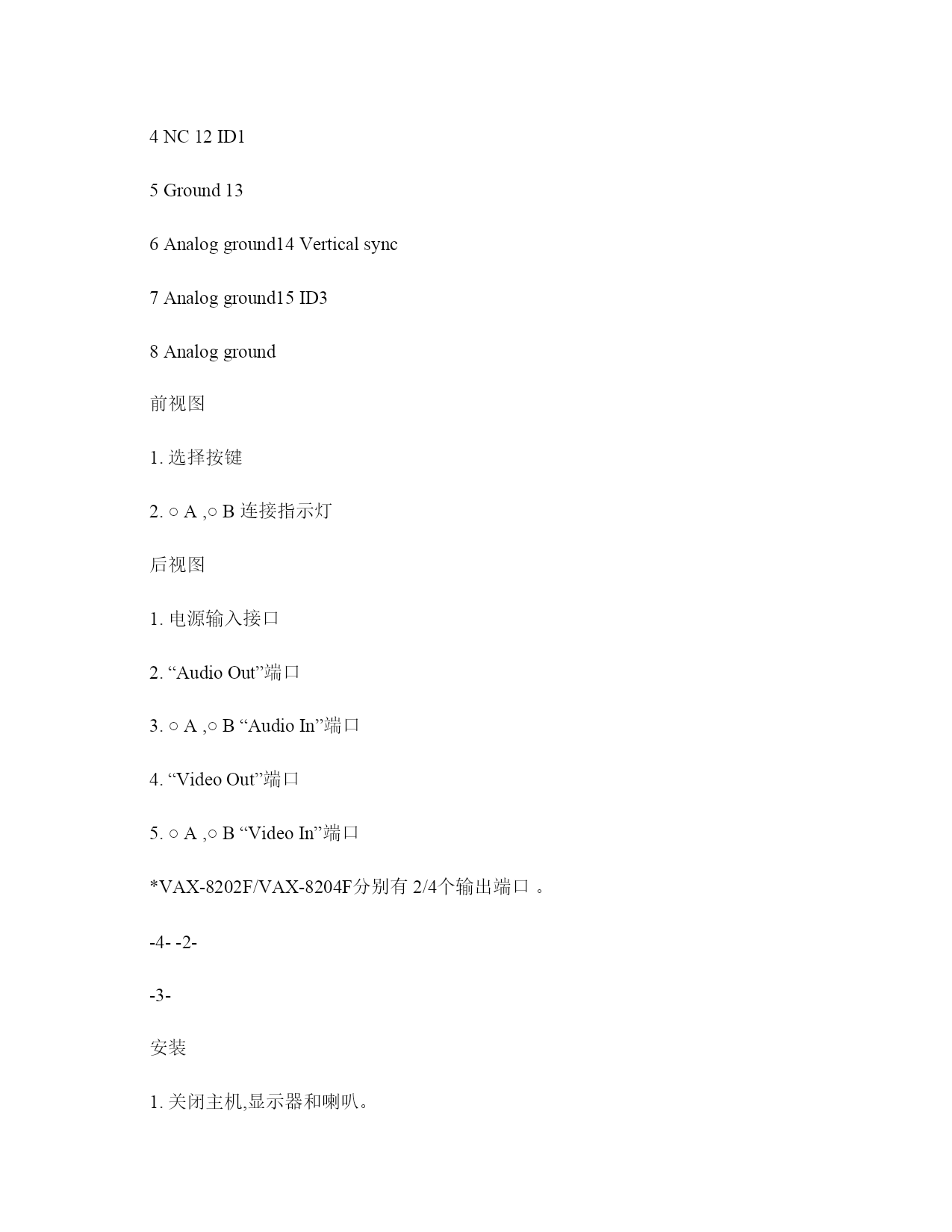

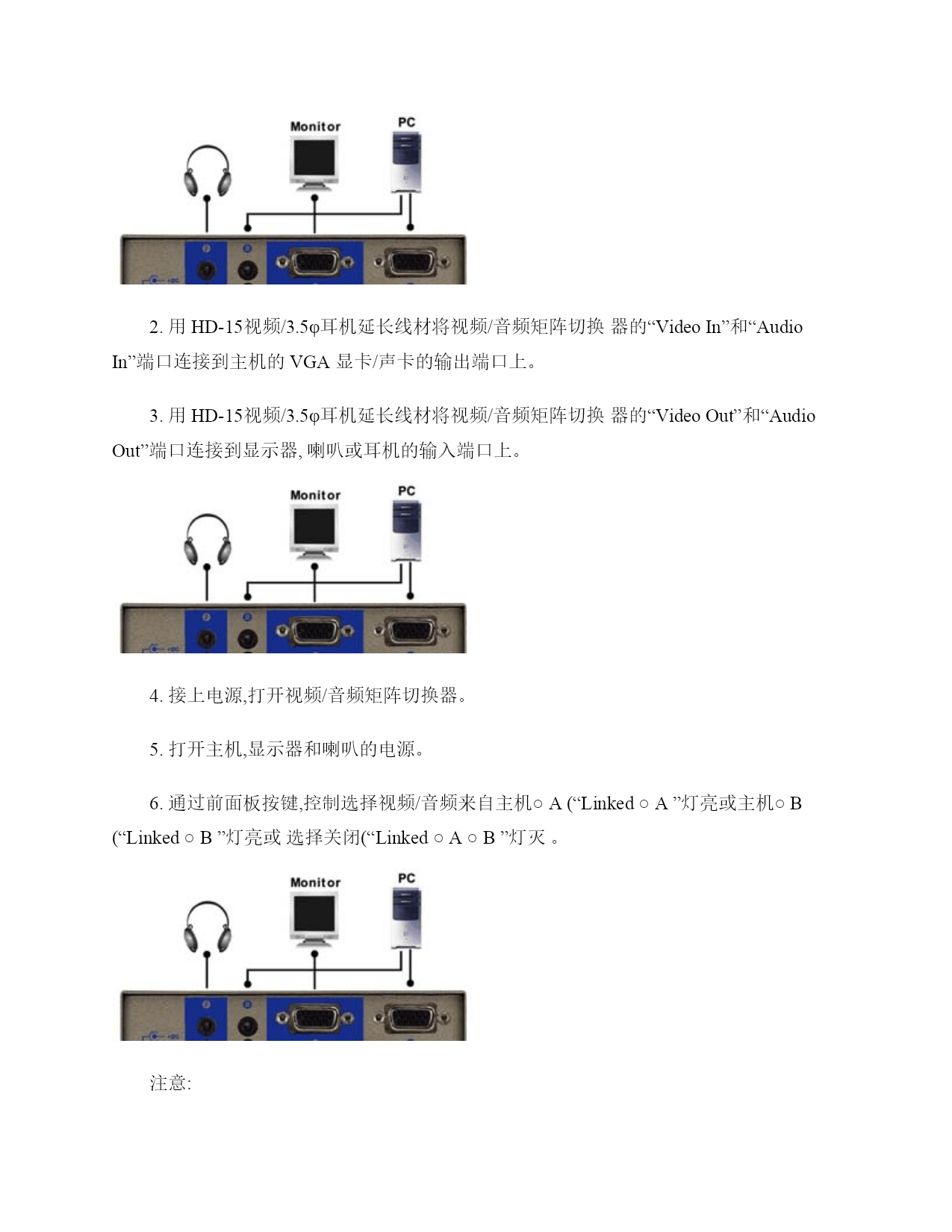

视频音频矩阵切换器_图文（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）视频/音频矩阵切换器(VAX-8202F2进2出(VAX-8204F2进4出用户手册V1.0VAX-8202F/VAX-8204F包装盒内包括—1个SmartViewVAX-8202F或VAX-8204F视频/音频矩阵切换器。1本用户手册。1个DC12V600mA电源。以上如有缺少,请与经销商联系。介绍透过视频/音频矩阵切换器VAX-8202F,8204F,你可以将2台主机输出的视频/音频同时显示/拨放到2,4台显示器/喇叭(或耳机上;同时,可通过选择按键控制视频/音频来自主机“A”或主机“B”或是选择关闭。视频/音频矩阵切换器适用场合:测试机房数据中心咨询台大众传媒,如:展示台股市行情时刻表教学场所特性智能型功能。像素频率为250MHz。支持VGA,SVGA,UXGA,QXGA分辨率。支持Multi-Sync视频类型,包括RGBHV,RGsB,RGBS。支持同步讯号包含正/负极性的标准逻辑或1伏特电压同步讯号。支持DDC,DDC2,DDC2B。输出与标准VGA显卡兼容。延长视频信号达65米(213英尺。音频频率反应为20HZ~20KHz。通过前面板按键,控制选择视频/音频来自主机○A或主机○B或选择关闭。可串联。规格功能VAX-8202FVAX-8204F视频输入端口2个HD-15母头视频输出端口2个HD-15母头4个HD-15母头音频输入端口2个3.5φ立体声音频输出端口2个3.5φ4个3.5φ立体声选择按键24A(绿色24连接指示灯B(红色24最大分辨率1920x1440@85Hz像素频率250MHz线材长度(设备到显示器65米(213英尺Max.电源(Min.DC12V600mA外壳金属壳重量450g680g尺寸(长x宽x高130x75x42mm200x75x42mm-1-技术规格输入/输出信号脚位信号脚位信号1Redvideo9NC2Greenvideo10Ground3Bluevideo11NC4NC12ID15Ground136Analogground14Verticalsync7Analogground15ID38Analogground前视图1.选择按键2.○A,○B连接指示灯后视图1.电源输入接口2.“AudioOut”端口3.○A,○B“AudioIn”端口4.“VideoOut”端口5.○A,○B“VideoIn”端口*VAX-8202F/VAX-8204F分别有2/4个输出端口。-4--2--3-安装1.关闭主机,显示器和喇叭。2.用HD-15视频/3.5φ耳机延长线材将视频/音频矩阵切换器的“VideoIn”和“AudioIn”端口连接到主机的VGA显卡/声卡的输出端口上。3.用HD-15视频/3.5φ耳机延长线材将视频/音频矩阵切换器的“VideoOut”和“AudioOut”端口连接到显示器,喇叭或耳机的输入端口上。4.接上电源,打开视频/音频矩阵切换器。5.打开主机,显示器和喇叭的电源。6.通过前面板按键,控制选择视频/音频来自主机○A(“Linked○A”灯亮或主机○B(“Linked○B”灯亮或选择关闭(“Linked○A○B”灯灭。注意:当打开视频/音频矩阵切换器时,所有的“Video/AudioOut”端口的视频/音频信号将来自于主机○A“Video/AudioIn”端口的。如果连接在视频/音频矩阵切换器的其中有一台DDC显示器,其它的显示器也必须同DDC显示器有一样的分辨率。经过DDC显示器的功能,主机○A“VideoIn”端口的视频信号将会在“VideoOut”端口1输出,主机○B“VideoIn”端口的视频信号将会在“VideoOut”端口2输出。可使用的显示器包括VGA,SVGA,XGA,Multi-sync,不包括CGA,EGA,Mono。附注:上图例为串接2端口和4端口的视频/音频矩阵器。不过,你可以随意串接不同端口数的视频/音频矩阵器,从而达到需求串接操作:1.若要将同一个视频/音频,显示/拨放到更多台显示器/喇叭上时,可以另外串接视频/音频矩阵切换器器或标准视频/音频分配器。2.用HD-15公头对公头的视频延长线材,将前端视频/音频矩阵切换器的“VideoOut”端口连接到后端视频/音频矩阵切换器的“VideoIn”端口上。3.用3.5φ立体声插头的音频延长线材,将前端视频/音频矩阵切换器的“AudioOut”端口连接到后端视频/音频矩阵切换器的“AudioIn”端口上。注意:
