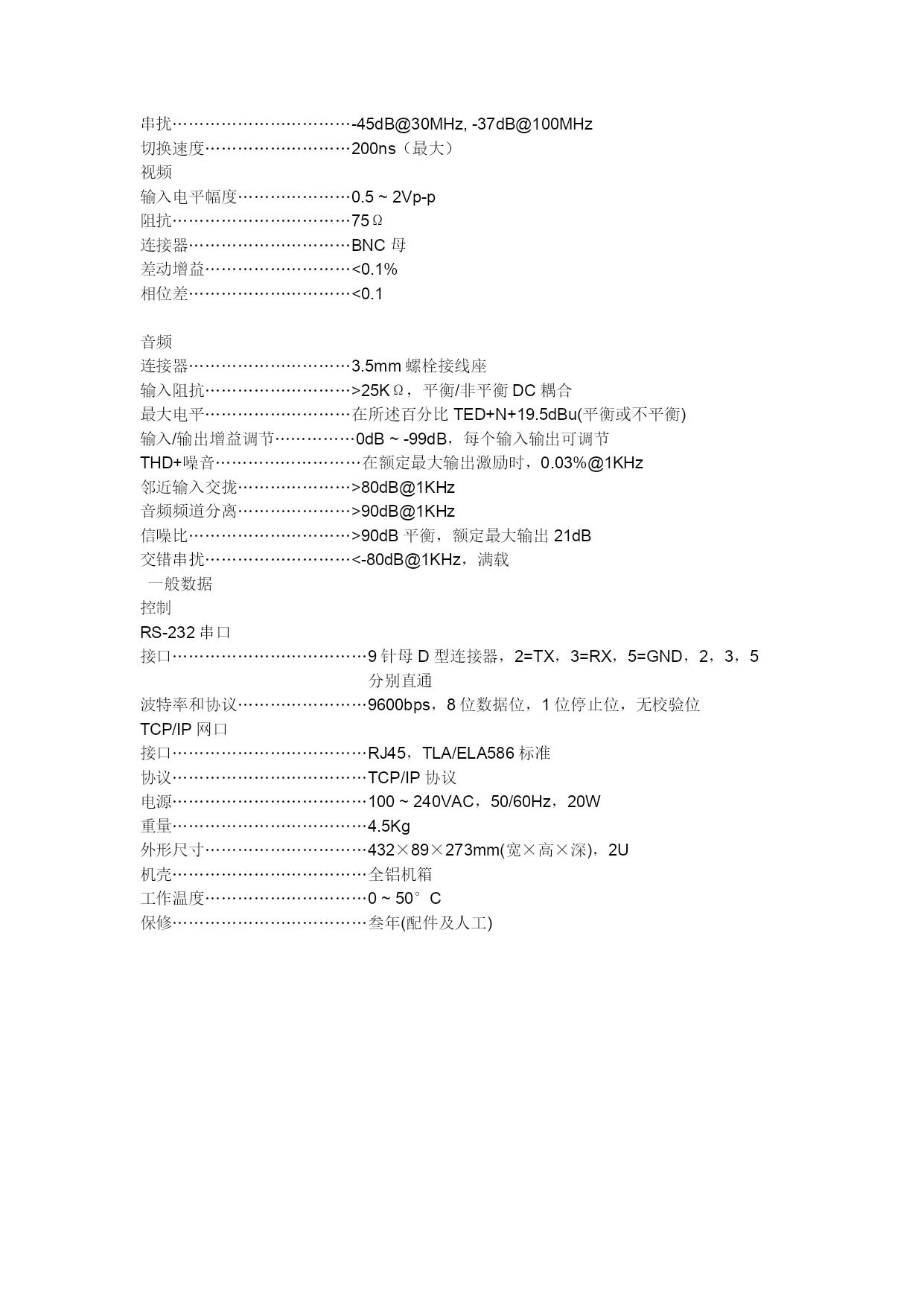

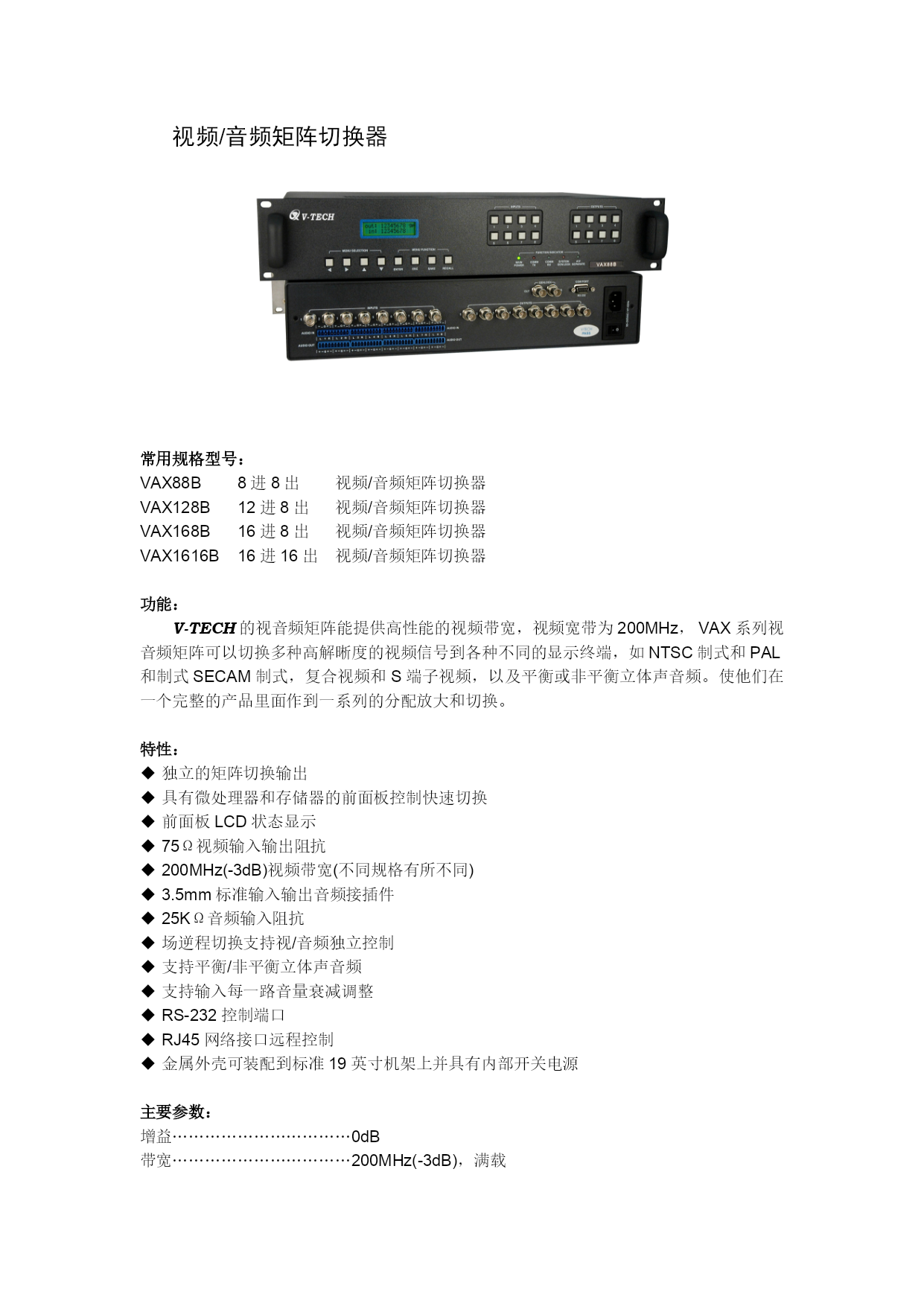

视频音频矩阵切换器（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）视频/音频矩阵切换器常用规格型号：VAX88B8进8出视频/音频矩阵切换器VAX128B12进8出视频/音频矩阵切换器VAX168B16进8出视频/音频矩阵切换器VAX1616B16进16出视频/音频矩阵切换器功能：V-TECH的视音频矩阵能提供高性能的视频带宽，视频宽带为200MHz，VAX系列视音频矩阵可以切换多种高解晰度的视频信号到各种不同的显示终端，如NTSC制式和PAL和制式SECAM制式，复合视频和S端子视频，以及平衡或非平衡立体声音频。使他们在一个完整的产品里面作到一系列的分配放大和切换。特性：独立的矩阵切换输出具有微处理器和存储器的前面板控制快速切换前面板LCD状态显示75Ω视频输入输出阻抗200MHz(-3dB)视频带宽(不同规格有所不同)3.5mm标准输入输出音频接插件25KΩ音频输入阻抗场逆程切换支持视/音频独立控制支持平衡/非平衡立体声音频支持输入每一路音量衰减调整RS-232控制端口RJ45网络接口远程控制金属外壳可装配到标准19英寸机架上并具有内部开关电源主要参数：增益……………………………0dB带宽……………………………200MHz(-3dB)，满载串扰……………………………-45dB@30MHz,-37dB@100MHz切换速度………………………200ns（最大）视频输入电平幅度…………………0.5~2Vp-p阻抗……………………………75Ω连接器…………………………BNC母差动增益………………………<0.1%相位差…………………………<0.1音频连接器…………………………3.5mm螺栓接线座输入阻抗………………………>25KΩ，平衡/非平衡DC耦合最大电平………………………在所述百分比TED+N+19.5dBu(平衡或不平衡)输入/输出增益调节……………0dB~-99dB，每个输入输出可调节THD+噪音………………………在额定最大输出激励时，0.03%@1KHz邻近输入交拢…………………>80dB@1KHz音频频道分离…………………>90dB@1KHz信噪比…………………………>90dB平衡，额定最大输出21dB交错串扰………………………<-80dB@1KHz，满载一般数据控制RS-232串口接口………………………………9针母D型连接器，2=TX，3=RX，5=GND，2，3，5分别直通波特率和协议……………………9600bps，8位数据位，1位停止位，无校验位TCP/IP网口接口………………………………RJ45，TLA/ELA586标准协议………………………………TCP/IP协议电源………………………………100~240VAC，50/60Hz，20W重量………………………………4.5Kg外形尺寸…………………………432×89×273mm(宽×高×深)，2U机壳………………………………全铝机箱工作温度…………………………0~50°C保修………………………………叁年(配件及人工)视频/音频矩阵切换器(VAX-8202F2进2出(VAX-8204F2进4出用户手册V1.0VAX-8202F/VAX-8204F包装盒内包括—1个SmartViewVAX-8202F或VAX-8204F视频/音频矩阵切换器。1本用户手册。1个DC12V600mA电源。以上如有缺少,请与经销商联系。介绍透过视频/音频矩阵切换器VAX-8202F,8204F,你可以将2台主机输出的视频/音频同时显示/拨放到2,4台显示器/喇叭(或耳机上;同时,可通过选择按键控制视频/音频来自主机“A”或主机“B”或是选择关闭。视频/音频矩阵切换器适用场合:测试机房数据中心咨询台大众传媒,如:展示台股市行情时刻表教学场所特性智能型功能。像素频率为250MHz。支持VGA,SVGA,UXGA,QXGA分辨率。支持Multi-Sync视频类型,包括RGBHV,RGsB,RGBS。支持同步讯号包含正/负极性的标准逻辑或1伏特电压同步讯号。支持DDC,DDC2,DDC2B。输出与标准VGA显卡兼容。延长视频信号达65米(213英尺。音频频率反应为20HZ~20KHz。通过前面板按键,控制选择视频/音频来自主机○A或主机○B或选择关闭。可串联。规格功能VAX-8202FVAX-8204F视频输入端口2个HD-15母头视频输出端口2个HD-15母头4个HD-15母头音频输入端口2个3.5φ立体声音频输出端口2个3.5φ4个3.5φ立体
