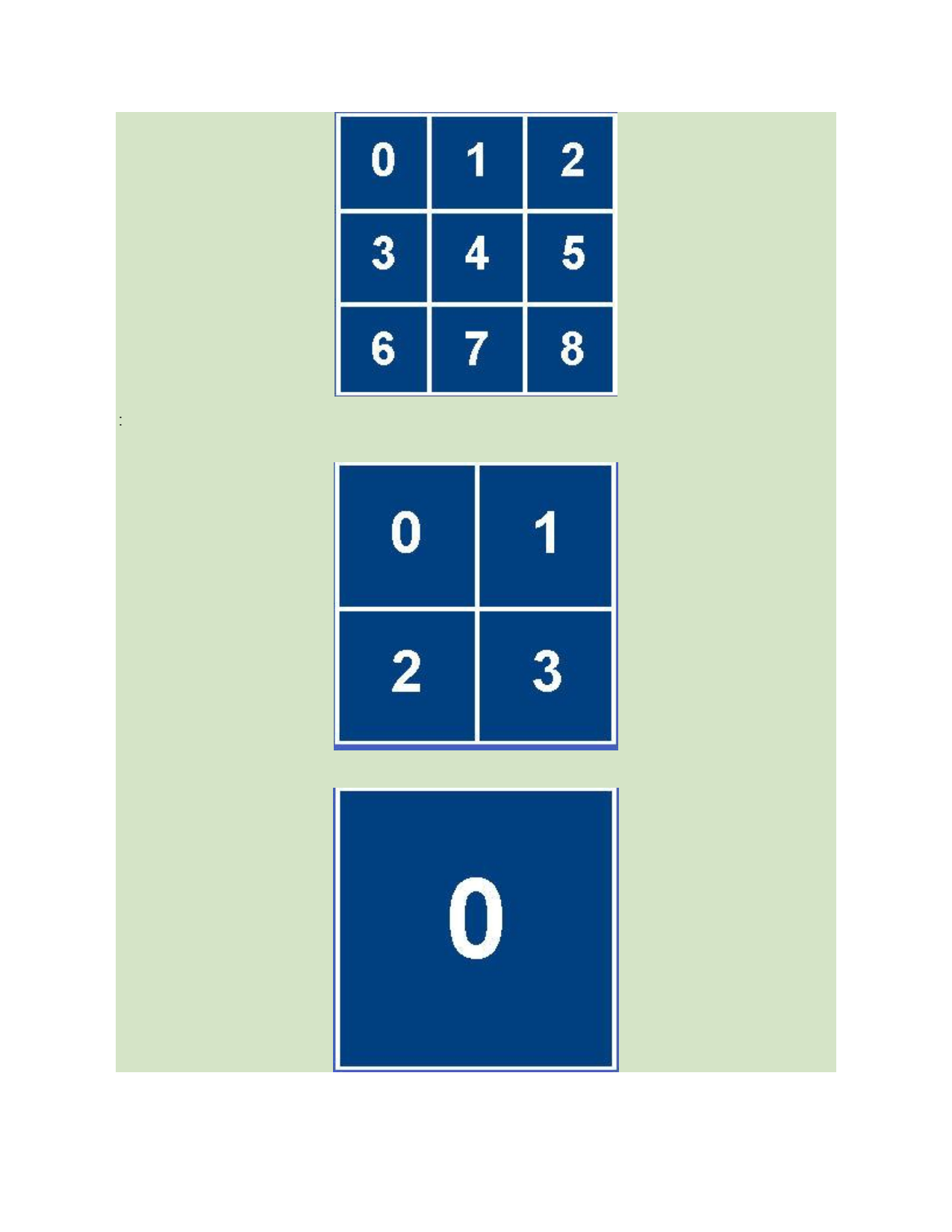

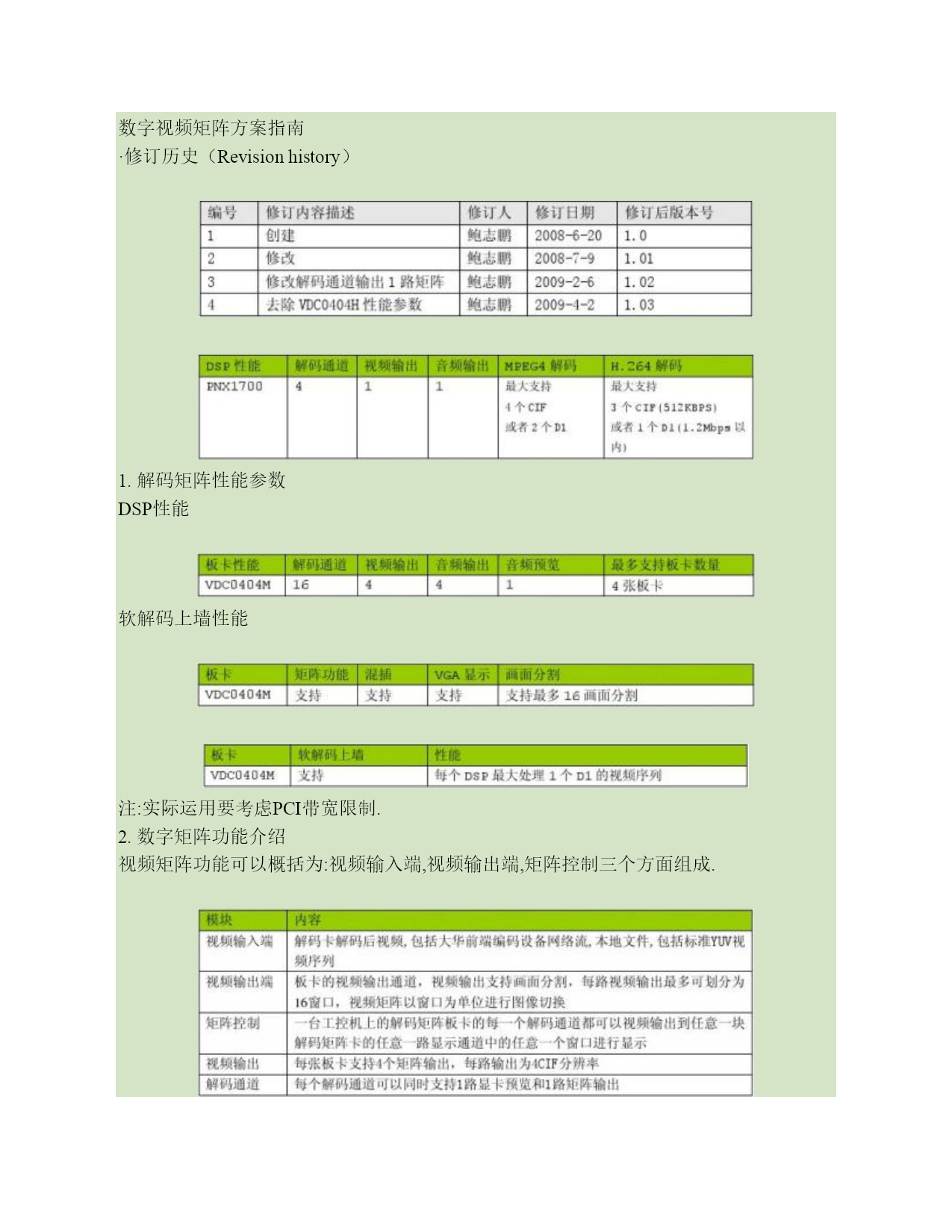

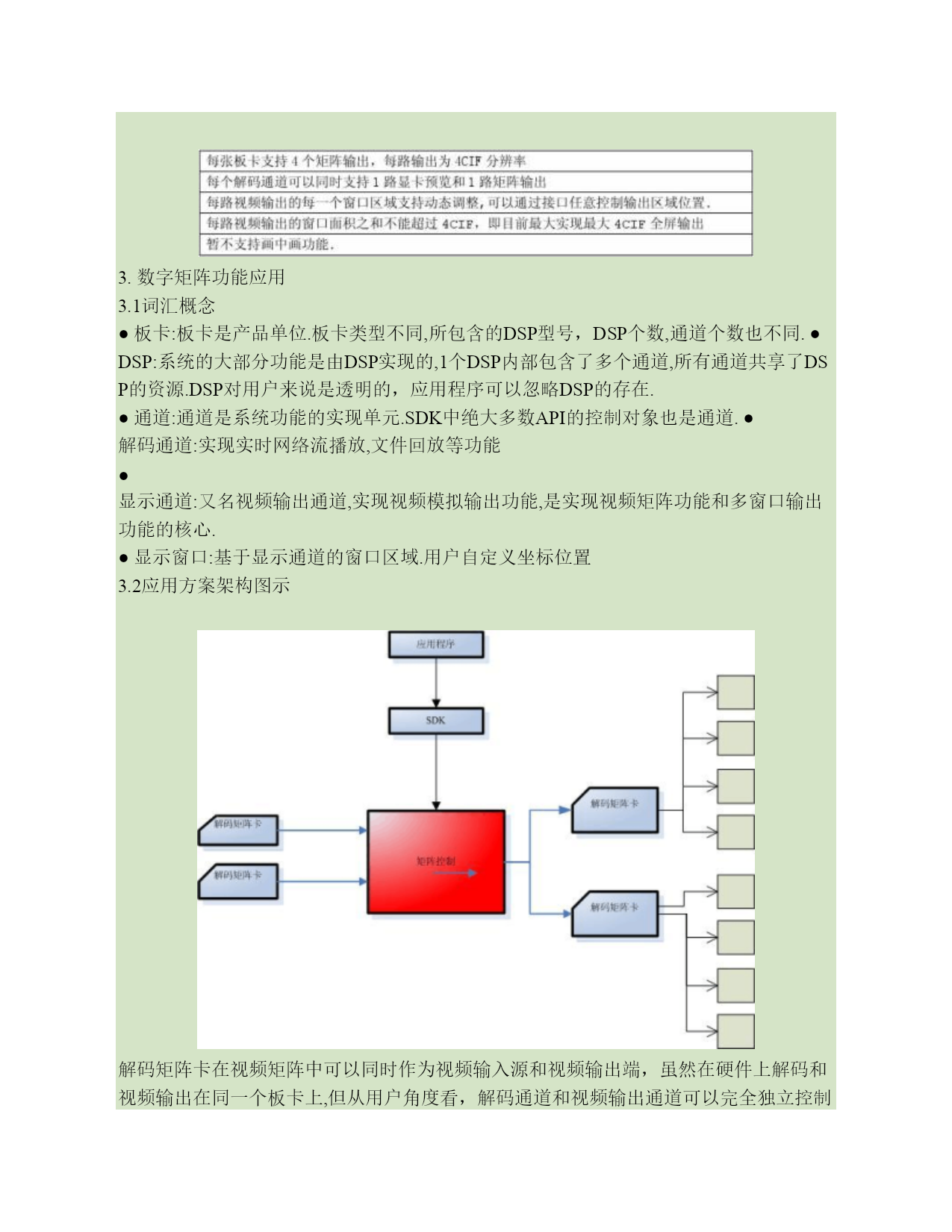

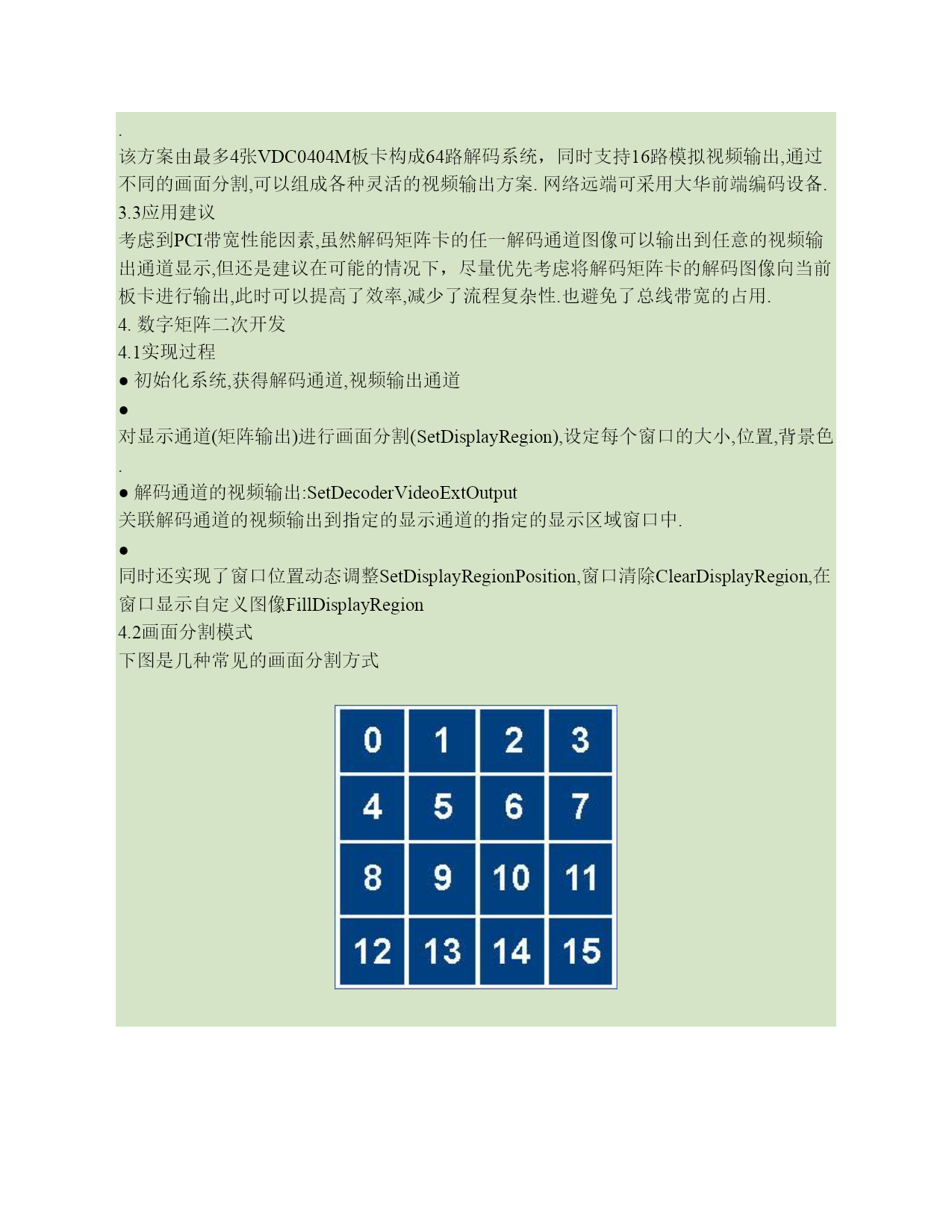

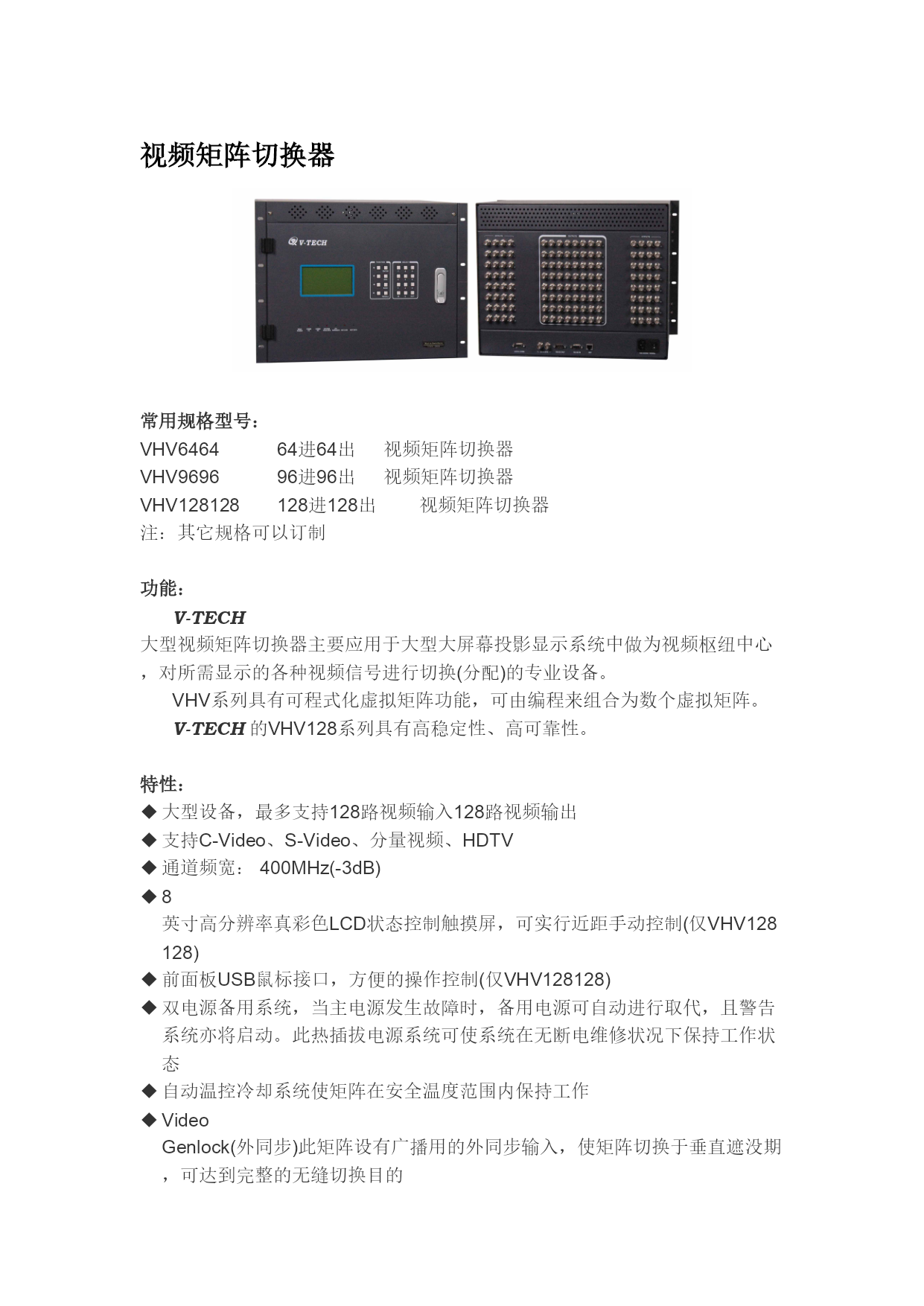

数字视频矩阵方案指南（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）数字视频矩阵方案指南·修订历史（Revisionhistory）1.解码矩阵性能参数DSP性能软解码上墙性能注:实际运用要考虑PCI带宽限制.2.数字矩阵功能介绍视频矩阵功能可以概括为:视频输入端,视频输出端,矩阵控制三个方面组成.3.数字矩阵功能应用3.1词汇概念●板卡:板卡是产品单位.板卡类型不同,所包含的DSP型号，DSP个数,通道个数也不同.●DSP:系统的大部分功能是由DSP实现的,1个DSP内部包含了多个通道,所有通道共享了DSP的资源.DSP对用户来说是透明的，应用程序可以忽略DSP的存在.●通道:通道是系统功能的实现单元.SDK中绝大多数API的控制对象也是通道.●解码通道:实现实时网络流播放,文件回放等功能●显示通道:又名视频输出通道,实现视频模拟输出功能,是实现视频矩阵功能和多窗口输出功能的核心.●显示窗口:基于显示通道的窗口区域.用户自定义坐标位置3.2应用方案架构图示解码矩阵卡在视频矩阵中可以同时作为视频输入源和视频输出端，虽然在硬件上解码和视频输出在同一个板卡上,但从用户角度看，解码通道和视频输出通道可以完全独立控制.该方案由最多4张VDC0404M板卡构成64路解码系统，同时支持16路模拟视频输出,通过不同的画面分割,可以组成各种灵活的视频输出方案.网络远端可采用大华前端编码设备.3.3应用建议考虑到PCI带宽性能因素,虽然解码矩阵卡的任一解码通道图像可以输出到任意的视频输出通道显示,但还是建议在可能的情况下，尽量优先考虑将解码矩阵卡的解码图像向当前板卡进行输出,此时可以提高了效率,减少了流程复杂性.也避免了总线带宽的占用.4.数字矩阵二次开发4.1实现过程●初始化系统,获得解码通道,视频输出通道●对显示通道(矩阵输出)进行画面分割(SetDisplayRegion),设定每个窗口的大小,位置,背景色.●解码通道的视频输出:SetDecoderVideoExtOutput关联解码通道的视频输出到指定的显示通道的指定的显示区域窗口中.●同时还实现了窗口位置动态调整SetDisplayRegionPosition,窗口清除ClearDisplayRegion,在窗口显示自定义图像FillDisplayRegion4.2画面分割模式下图是几种常见的画面分割方式:视频矩阵切换器常用规格型号：VHV646464进64出视频矩阵切换器VHV969696进96出视频矩阵切换器VHV128128128进128出视频矩阵切换器注：其它规格可以订制功能：V-TECH大型视频矩阵切换器主要应用于大型大屏幕投影显示系统中做为视频枢纽中心，对所需显示的各种视频信号进行切换(分配)的专业设备。VHV系列具有可程式化虚拟矩阵功能，可由编程来组合为数个虚拟矩阵。V-TECH的VHV128系列具有高稳定性、高可靠性。特性：大型设备，最多支持128路视频输入128路视频输出支持C-Video、S-Video、分量视频、HDTV通道频宽：400MHz(-3dB)8英寸高分辨率真彩色LCD状态控制触摸屏，可实行近距手动控制(仅VHV128128)前面板USB鼠标接口，方便的操作控制(仅VHV128128)双电源备用系统，当主电源发生故障时，备用电源可自动进行取代，且警告系统亦将启动。此热插拔电源系统可使系统在无断电维修状况下保持工作状态自动温控冷却系统使矩阵在安全温度范围内保持工作VideoGenlock(外同步)此矩阵设有广播用的外同步输入，使矩阵切换于垂直遮没期，可达到完整的无缝切换目的VHV系列视频矩阵可以切换多种高解晰度的视频信号到各种不同的显示终端，如NTSC制式和PAL制式和SECAM制式。场逆程切换加强端口静电保护功能群发控制功能可实现键盘锁定，密码设置等相关功能主要参数：视频增益……………………0dB带宽……………………400MHz(-3dB)，满载串扰……………………-45dB@30MHz,-37dB@100MHz切换速度………………200ns（最大）连接器…………………BNC母接头差动增益………………<0.1%相位差…………………<0.1交扰绝缘………………-80dB@1MHz-62dB@10MHz-52dB@30MHz最大传输延迟…………5ns(±1ns)受控端口………………9针D型接口最大Y/C时延…………典型5ns视频通道串扰…………-50dB视频输入连接器…………………BNC母接头正常电平………………0.7Vp-p电平幅
