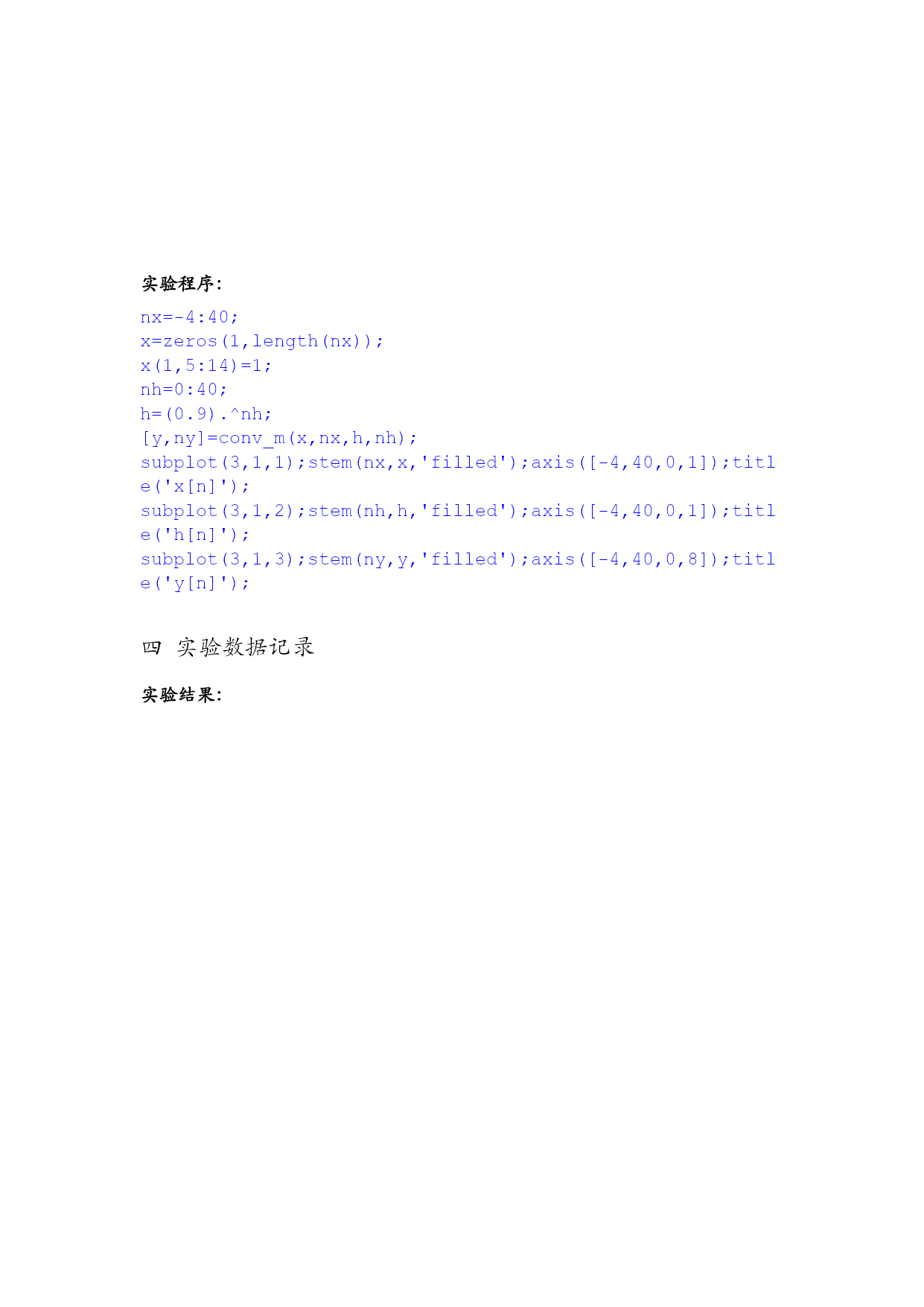

郑州大学电气工程学院实验报告学生姓名学号20090220成绩批阅人专业自动化同组实验人实验名称离散时间序列的卷积所属课程信号分析与处理实验室（房间号）3207实验时间11年12月日时--时一实验目的学会用MATLAB实现对离散时间序列的卷积,掌握利用h(n)与输入x(n)卷积来求系统零状态响应的方法。二实验设备（名称，型号或规格，数量）或软件名称MATLAB软件使用MATLAB中求卷积函数的conv()，并对结果分析总结。三实验内容（接线图或实验程序等）和步骤实验内容：设线性时不变系统的单位脉冲响应为h(t)=,输入序列分别为-，求系统的输出y(n)。实验程序：nx=-4:40;x=zeros(1,length(nx));x(1,5:14)=1;nh=0:40;h=(0.9).^nh;[y,ny]=conv_m(x,nx,h,nh);subplot(3,1,1);stem(nx,x,'filled');axis([-4,40,0,1]);title('x[n]');subplot(3,1,2);stem(nh,h,'filled');axis([-4,40,0,1]);title('h[n]');subplot(3,1,3);stem(ny,y,'filled');axis([-4,40,0,8]);title('y[n]');四实验数据记录实验结果：改变参数以后的程序：nx=-4:40;x=zeros(1,length(nx));x(1,5:24)=1;nh=0:40;h=(0.9).^nh;[y,ny]=conv_m(x,nx,h,nh);subplot(3,1,1);stem(nx,x,'filled');axis([-4,40,0,1]);title('x[n]');subplot(3,1,2);stem(nh,h,'filled');axis([-4,40,0,1]);title('h[n]');subplot(3,1,3);stem(ny,y,'filled');axis([-4,40,0,10]);title('y[n]');输出结果：五实验结果分析从上图可以看出，输出序列的峰值在输入序列值从1变为0时出现。当输入信号时间变大时，输出序列的峰值也变大。当输入序列值为1时，输出呈上升趋势，当输入序列值为零时，输出序列呈下降趋势，且下降速度小于上升速度。
