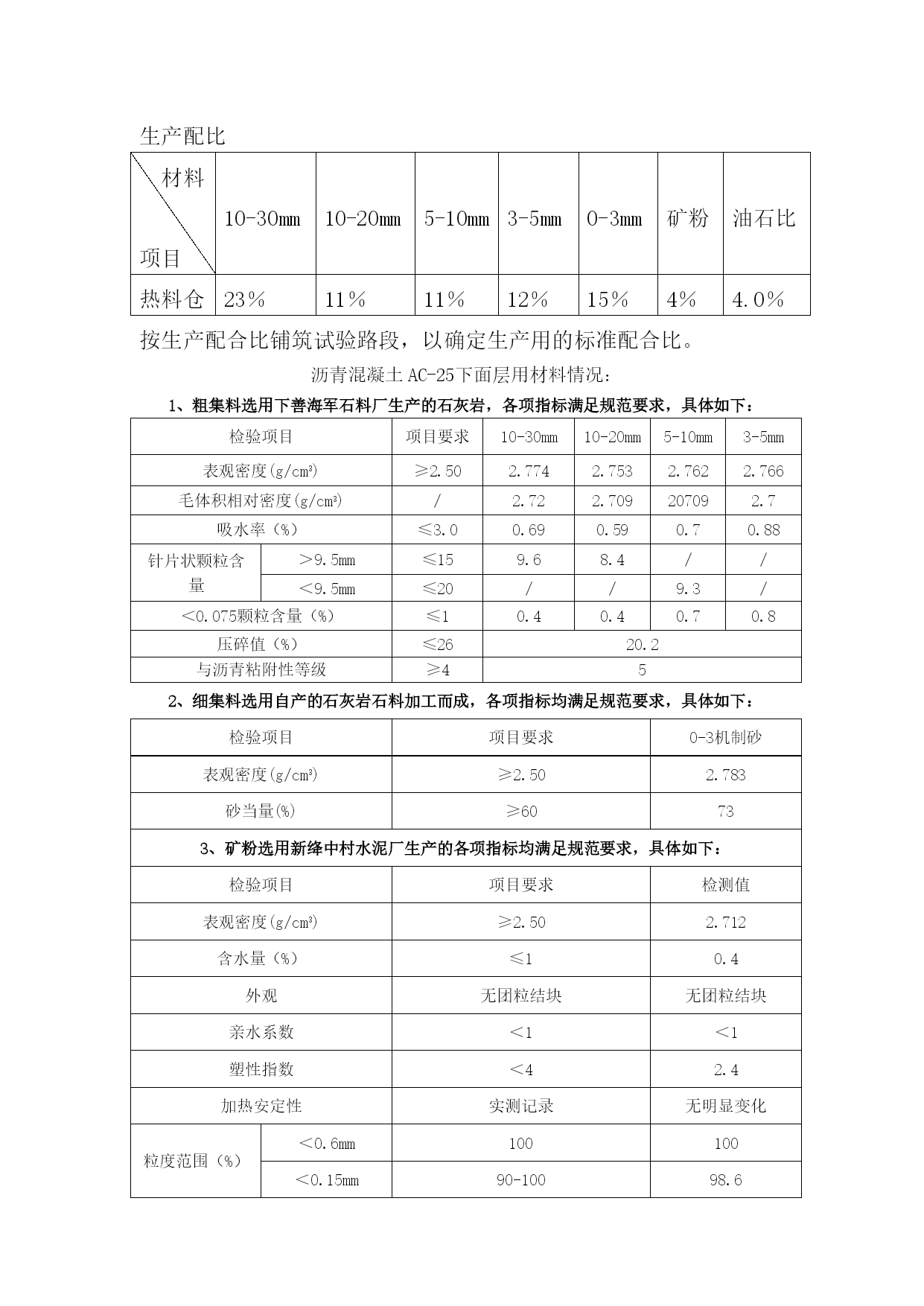

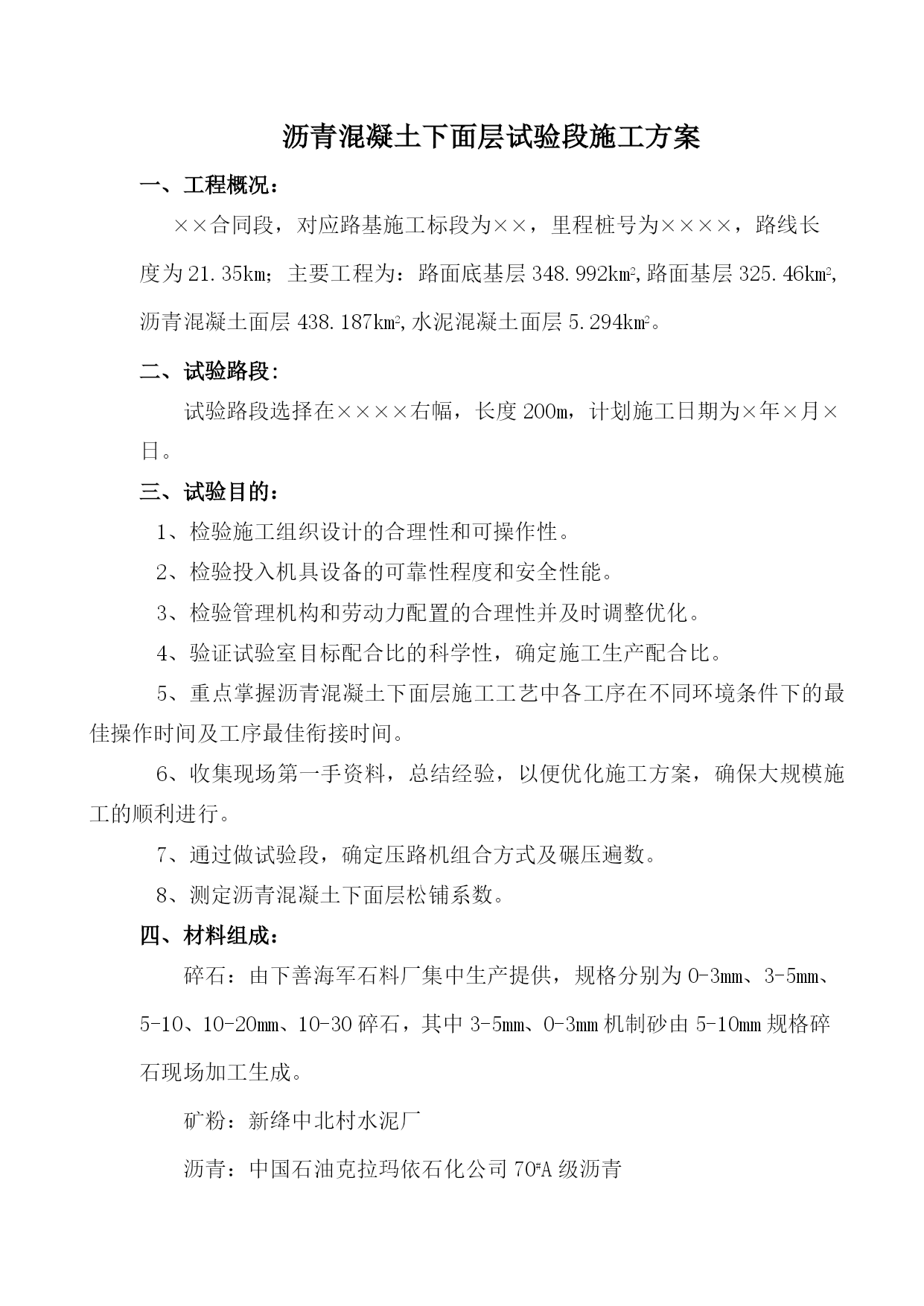

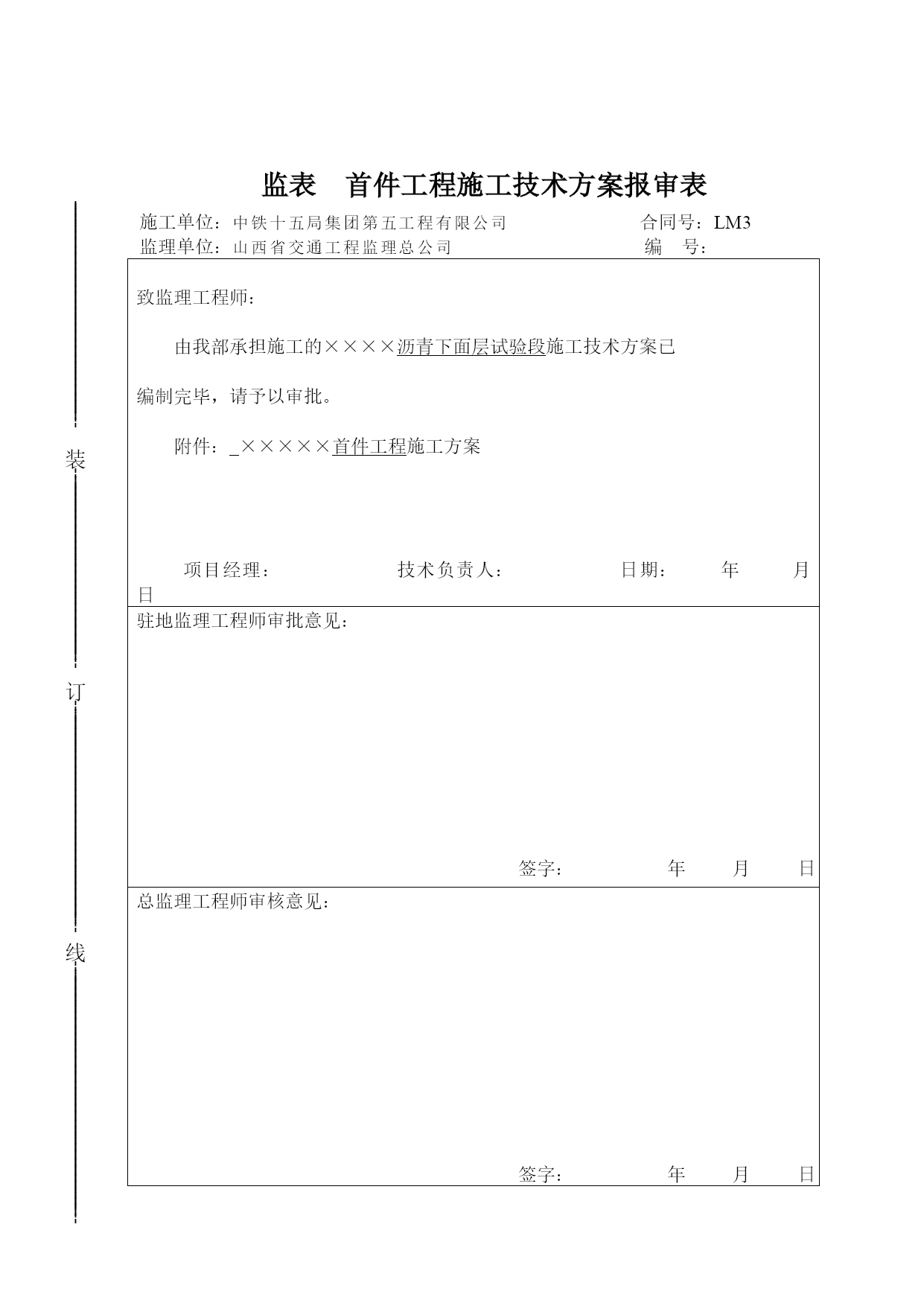

┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊订┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊线┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊┊监表首件工程施工技术方案报审表施工单位：中铁十五局集团第五工程有限公司合同号：LM3监理单位：山西省交通工程监理总公司编号：致监理工程师：由我部承担施工的××××沥青下面层试验段施工技术方案已编制完毕，请予以审批。附件：×××××首件工程施工方案项目经理：技术负责人：日期：年月日驻地监理工程师审批意见：签字：年月日总监理工程师审核意见：签字：年月日沥青混凝土下面层试验段施工方案一、工程概况：××合同段，对应路基施工标段为××，里程桩号为××××，路线长度为21.35km；主要工程为：路面底基层348.992km2,路面基层325.46km2,沥青混凝土面层438.187km2,水泥混凝土面层5.294km2。二、试验路段:试验路段选择在××××右幅，长度200m，计划施工日期为×年×月×日。三、试验目的：1、检验施工组织设计的合理性和可操作性。2、检验投入机具设备的可靠性程度和安全性能。3、检验管理机构和劳动力配置的合理性并及时调整优化。4、验证试验室目标配合比的科学性，确定施工生产配合比。5、重点掌握沥青混凝土下面层施工工艺中各工序在不同环境条件下的最佳操作时间及工序最佳衔接时间。6、收集现场第一手资料，总结经验，以便优化施工方案，确保大规模施工的顺利进行。7、通过做试验段，确定压路机组合方式及碾压遍数。8、测定沥青混凝土下面层松铺系数。四、材料组成：碎石：由下善海军石料厂集中生产提供，规格分别为0-3mm、3-5mm、5-10、10-20mm、10-30碎石，其中3-5mm、0-3mm机制砂由5-10mm规格碎石现场加工生成。矿粉：新绛中北村水泥厂沥青：中国石油克拉玛依石化公司70#A级沥青生产配比材料项目10-30mm10-20mm5-10mm3-5mm0-3mm矿粉油石比热料仓23％11％11％12％15％4％4.0％按生产配合比铺筑试验路段，以确定生产用的标准配合比。沥青混凝土AC-25下面层用材料情况：1、粗集料选用下善海军石料厂生产的石灰岩，各项指标满足规范要求，具体如下：检验项目项目要求10-30mm10-20mm5-10mm3-5mm表观密度(g/cm3)≥2.502.7742.7532.7622.766毛体积相对密度(g/cm3)/2.722.709207092.7吸水率（%）≤3.00.690.590.70.88针片状颗粒含量＞9.5mm≤159.68.4//＜9.5mm≤20//9.3/＜0.075颗粒含量（%）≤10.40.40.70.8压碎值（%）≤2620.2与沥青粘附性等级≥452、细集料选用自产的石灰岩石料加工而成，各项指标均满足规范要求，具体如下：检验项目项目要求0-3机制砂表观密度(g/cm3)≥2.502.783砂当量(%)≥60733、矿粉选用新绛中村水泥厂生产的各项指标均满足规范要求，具体如下：检验项目项目要求检测值表观密度(g/cm3)≥2.502.712含水量（%）≤10.4外观无团粒结块无团粒结块亲水系数＜1＜1塑性指数＜42.4加热安定性实测记录无明显变化粒度范围（%）＜0.6mm100100＜0.15mm90-10098.6＜0.075mm80-10083.94、沥青为克拉玛依70号A级道路石油沥青，各项指标满足规范要求，具体如下：检验项目项目要求检测值针入度（100g,5s,25℃)(0.1mm)60-807110℃延度（5cm/min)≥155315℃（5cm/min)≥100≥150软化点（环球法）（℃）≥45575、热料仓结果具体如下：检验项目项目要求1#仓2#仓3#仓4#仓5#仓6#仓表观密度(g/cm3)≥2.502.7242.7192.7352.7222.7442.74毛体积相对密度(g/cm3)//2.6742.6962.6822.6982.704吸水率（%）≤3.0/0.620.520.560.60.48针片状颗粒含量＞9.5mm≤15///554.4＜9.5mm≤20//5.6///＜0.075颗粒含量（%）≤1/0.40.20.30.20.1压碎值（%）≤2621.2与沥青粘附性等级≥45作为混合料试验验证的一个重要环节是验证拌合楼拌合性能、验证混合料质量指标不可缺少的部分，我项目部在开始试验段施工以前进行了试拌，验证了生产配合比各项指标如下：检验项目项目要求检测值毛体积相对密度/
