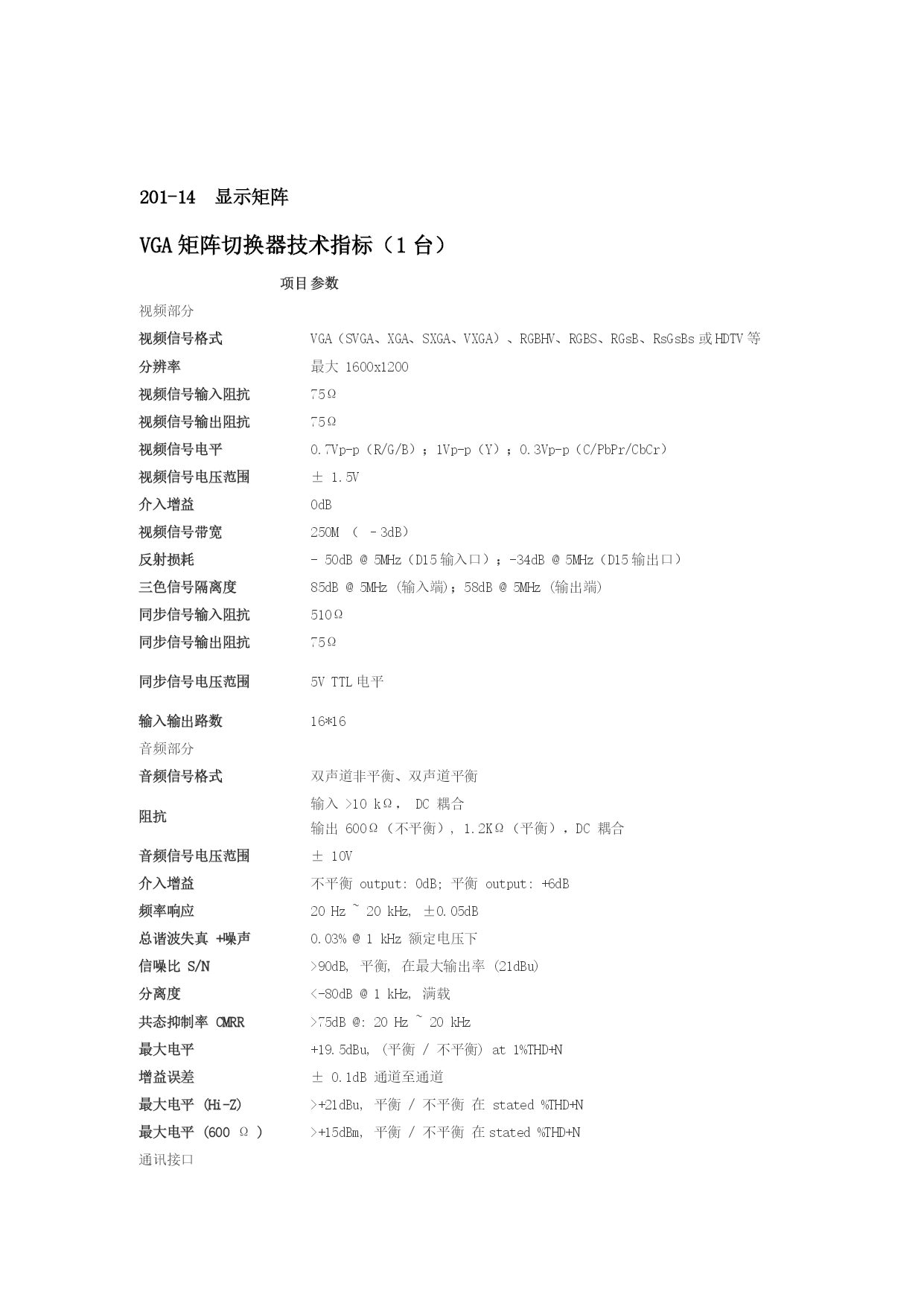

显示矩阵（完整版）实用资料(可以直接使用，可编辑完整版实用资料，欢迎下载）201-14显示矩阵VGA矩阵切换器技术指标（1台）项目参数视频部分视频信号格式VGA（SVGA、XGA、SXGA、VXGA）、RGBHV、RGBS、RGsB、RsGsBs或HDTV等分辨率最大1600x1200视频信号输入阻抗75Ω视频信号输出阻抗75Ω视频信号电平0.7Vp-p（R/G/B）；1Vp-p（Y）；0.3Vp-p（C/PbPr/CbCr）视频信号电压范围±1.5V介入增益0dB视频信号带宽250M（–3dB）反射损耗-50dB@5MHz（D15输入口）；-34dB@5MHz（D15输出口）三色信号隔离度85dB@5MHz(输入端)；58dB@5MHz(输出端)同步信号输入阻抗510Ω同步信号输出阻抗75Ω同步信号电压范围5VTTL电平输入输出路数16*16音频部分音频信号格式双声道非平衡、双声道平衡阻抗输入>10kΩ，DC耦合输出600Ω（不平衡）,1.2KΩ（平衡），DC耦合音频信号电压范围±10V介入增益不平衡output:0dB;平衡output:+6dB频率响应20Hz~20kHz,±0.05dB总谐波失真+噪声0.03%@1kHz额定电压下信噪比S/N>90dB,平衡,在最大输出率(21dBu)分离度<-80dB@1kHz,满载共态抑制率CMRR>75dB@:20Hz~20kHz最大电平+19.5dBu,(平衡/不平衡)at1%THD+N增益误差±0.1dB通道至通道最大电平(Hi-Z)>+21dBu,平衡/不平衡在stated%THD+N最大电平(600Ω)>+15dBm,平衡/不平衡在stated%THD+N通讯接口波特率9600数据格式8-bit,1位停止位，无校验位电源输入电压220V（±20%）/50Hz功耗•16x16：55W其他切换时间200ns状态记忆可记录四种工作状态控制方式•使用前面板按键•通过RS-232接口远程控制•使用红外线遥控器（可选）安装方式可通过面板上的固定孔固定在19”机架上201-15显示矩阵VIDEO矩阵切换器技术指标（1台）项目参数视频部分视频信号输入阻抗75Ω输入输出路数16*16视频信号输出阻抗75Ω视频信号电平1Vp-p视频信号电压范围±1.5V介入增益0dB视频信号带宽60M（–3dB）反射损耗-50dB@5MHz（BNC输入口）；-34dB@5MHz（BNC输出口）信号隔离度85dB@5MHz(输入端)；58dB@5MHz(输出端)>色度>/亮度时延差-色度/亮度6.7ns通讯接口波特率9600数据格式8-bit,1位停止位，无校验位电源输入电压220V（±20%）/50Hz功耗35W其他切换时间200ns状态记忆可记录四种工作状态控制方式使用前面板按键通过RS-232接口远程控制使用红外线遥控器（可选）安装方式可通过面板上的固定孔固定在19”机架上201-12液晶显示单元(12台)面板参数类型S-PVA(DID)对角线46"物理分辨率1366×768像素0.7455(H)×0.7455(V)显示比例16:9对比度2000:1亮度700cd/m2可视角178°(H)/178°(V)色彩16.7M响应时间8ms信号系统输入信号DVI640×480@60Hz～1920×1080@60HzVGA640×480@60Hz～1920×1080@60HzCVBSPAL/NTSC/SECAMY/CPAL/NTSC/SECAMY/Pb/Pr480I/480P/576I/576P/720P/1080I/1080P输出信号CVBS控制系统输入RS232控制/无线遥控输出RS232控制机械参数屏幕尺寸1025×579mm厚度≤300mm重量总重37KG（液晶屏18KG,液晶背架19KG)边框宽度左右不对称,光学缝7.3mm电源参数电源AC100V-240V50/60Hz运行环境操作湿度20-90%（无凝结）操作温度0℃-50℃存放温度-20℃-60℃存放湿度10-90%（无凝结）特点可设置ID码,可前维护产品,单元可墙挂、直立、悬吊201-16在线UPS类型参数纠错在线式额定输出容量参数纠错20kva输入电压范围参数纠错210-475V输入频率范围参数纠错40-70Hz输出电压范围参数纠错220*（1±1％）V输出频率范围参数纠错50/60Hz电池参数纠错阀控式铅酸蓄电池过载保护参数纠错125％10min音频报警参数纠错BUZZER声响面板显示参数纠错LCD：中文/英文UPS状态及操作导引指示，输入电压，输出电压，电流，频率，电池电压及充放电电流值，故障显示，故障，警告LED：UPS运转状态通讯界面参数纠错RS232,AS400,RS485,Service,EPO，电池温
